ریل های تخت اصولا از جنس فولاد و دارنده آبکاری کروم هستن . شکل پباده سازی اون ها شبیه H انگلیسیه و به پهلو نصب میشن . عرض استاندارد و مورد استفاده در دستگاه های حکاکی لیزری عرض 15 میلیمتره . معروف ترین تولید کننده این دسته ریل ها شرکت های HIWIN و PMI هستن که بیشترین کاربرد را در ایجاد کرد این خودرو آلات به خودشون اختصاص دادن .
واگن حرکتی این ریل ها 4 شبکه رفت و رجوع دوار داره که پر از تعداد زیادی ساچمه است . ساچمه ها پس از بازخورد با کناره های ریل , باطن کانال در سمت مماس با محور تکان میکنه و با تموم شدن ارتفاع واگن ساچمه ها وارد کانال بازگشت میشن و سری نو در اولِ واگن با ریل در تماس قرار می گیرن .
این دسته ریل ها برای حرکت های سکوی رفت و رجوع در زمان های طولانی بسیار مناسب و با دوامه . از طرفی با دقت به دسته طراحی , آلرژی کمتری هم نسبت به آلودگی دارن و به همین بهانه نیز اکثر جور باله دار در دستگاه های حکاکی و برش لیزری موضوع استفاده قرار می گیره .
کاربرد ریل در دستگاه لیزر
به طور کلی کاربرد قطعه ریل در دستگاه لیزر، کمک و تنظیم حرکات رفت و برگشت دستگاه بر روی متریال های فلزی و غیرفلزی جهت انجام انواع برش و حکاکی می باشد و با کمک ریل در دستگاه لیزر صنعتی، حرکات رفت و برگشت بر روی متریال به راحتی قابل کنترل بوده و علاوه بر آن دقت و سرعت عملکرد را نیز بسیار افزایش می دهد. این قطعات نیز در اندازه ها و انواع استاندارد و گوناگونی تولید می شوند و هرچه اصطکاک آن در دستگاه کم تر باشد، سرعت عمل دستگاه در انجام برش و حکاکی بر روی محصولات نیز بالاتر بوده و دقت آن نیز افزایش خواهد یافت.
انواع ریل در دستگاه لیزر
از جمله انواع ریل در دستگاه لیزر فلزات و دستگاه لیزر غیر فلزات، می توان به چند مورد زیر اشاره نمود:
ریل تخت
ریل های تخت، یکی از پرکاربرد ترین ریل های به کار برده شده در دستگاه های لیزر برش و حکاکی هستند و در دستگاه های لیزری که دارای حرکات رفت و برگشت بسیار طولانی می باشند، استفاده می شوند. همچنین این ریل ها بسیار مناسب جهت انجام برش و حکاکی بر روی متریال هایی چون پی وی سی، ام دی اف هستند.
ریل سریع واگنی
این نوع ریل ها در دستگاه های لیزر، جهت انجام برش در طرح ها و اشکال بسیار پیچیده و پر پیچ و خم می باشند. ریل های سریع واگنی نسبت به ریل های تخت از لحاظ هزینه و قیمت بسیار اقتصادی تر و مناسب تر هستند و جهت برش بر روی متریال های پارچه ای استفاده می شوند. این ریل ها از دقت بسیار پایینی در انجام حکاکی بر روی متریال ها برخوردار هستند و به همین منظور نیز از آن ها برای انجام برش استفاده شده و نسبت به ریل های تخت، نیاز به نگهداری بسیار پایین تری خواهند داشت.
ریل مدور
ریل مدور نیز یکی دیگر از انواع ریل ها در دستگاه های لیزر صنعتی می باشد. این نوع ریل ها بسیار مناسب برای انجام حکاکی های بسیار ظریف و پیچیده ای هستند و جهت افزایش دقت و طول عمر آن ها نیز باید به طور مداوم روغن کاری شوند.
ریل و واگن‌هایی که برای دستگاه لیزر مورد استفاده قرار می‌گیرند، باید مشخصاتی متناسب با نوع دستگاه مورد نظر داشته باشند.
از مهم‌ترین مشخصات ریل و واگن دستگاه لیزر می‌توان به موارد زیر اشاره کرد:
– دقت بالا
راهنمای خطی اصطکاک کمی دارد و فقط یک نیروی محرکه کوچک برای جابه جایی بار مورد نیاز است. در دستگاه‌های لیزر، اصطکاک کم در کاهش اثر افزایش دما تاثیر می‌گذارد. از طرفی زمانی که اصطکاک کاهش پیدا می‌کند، می‌توان دقت را برای مدت طولانی حفظ کرد.
– تعمیر و نگهداری آسان
ریل و واگن مخصوص دستگاه لیزر باید قابلیت تعمیر و نگهداری آسانی داشته باشند و در صورتی که نیاز به تعویض داشته باشند، بتوان به راحتی این کار را انجام داد.
– سرعت بالا
دستگاه لیزر باید سرعت بالایی داشته باشد تا بتوان در مدت زمان کوتاهی طرح و برش مورد نظر را روی سطح پیاده کرد و سرعت تولید محصولات را بالا برد. مقایسه ریل تخت و واگنی در دستگاه های لیزر قطعات ریل تخت و ریل واگنی، از جمله کاربردی ترین انواع ریل های به کار رفته در دستگاه های برش و حکاکی لیزری هستند.
این نوع ریل ها نیز بر اساس عملکرد و مشخصات طراحی در دستگاه های برش لیزری، دارای تفاوت هایی با یکدیگر می باشند که جهت مقایسه آن ها می توان به موارد زیر اشاره نمود:
• ریل های واگنی در مقایسه با ریل های تخت در دستگاه های برش لیزری، از هزینه بسیار مناسب تر و مقرون به صرفه تری برخوردار هستند.
• ریل های تخت، دارای شکلی شبیه به H انگلیسی هستند و در مقابل ریل های واگنی حرکتی شبیه به یک لوکوموتیو دارای ۴ چرخ برای حرکت پیچیده خود در دستگاه برش لیزری می باشند.
• ریل های تخت مناسب برای حرکات رفت و برگشتی در مدت زمان طولانی هستند اما در مقابل ریل های واگنی حرکتی برای حرکت های پر پیچ و خم و سریع استفاده می شوند.
• هر دو ریل های تخت و واگنی حرکتی، از متریال و مواد اولیه بسیار درجه یک و مقاوم ساخته می شوند.
• ریل های تخت نسبت به ریل های واگنی به دلیل جذب کمتر آلودگی، از مقاومت و طول عمر بالاتری برخوردار هستند.
ریل های تخت و واگنی لیزر چه تفاوت و کاربردی دارند؟
ریل های تخت به خاطر اینرسی بالاتر تو جذب بودن واگن با ریل , در سرعت جنبش اولیه مقاومت بیشتری از خودش نشون میده ولی همین مسئله سبب میشه که در کارهایی مثل حکاکی که در یک نقطه ثابت محور بارها جنبش رفت و برگشت را انجام میدن , این گونه ریل ها به هیچ وجه دچار خوردگی , پریدگی , آبکاری و لق شدگی نمیشن . اما ناگفته نماند که‌این ریل ها قدمت طولانی نیز دارن و به کار گیری از این ریل ها به خیال داشتن اعتنا بالا , پاک بودن ریل تاثیر خیلی خیر و خوبی در حین قدمت واگن داره . برای تمیز کردن این ریل ها می بایست با یک دستمال و مایع منزه کننده ریل را منزه نمائید و با روغن کاری با روانکاری 10 یعنی خیلی رقیق به کارگیری شود .

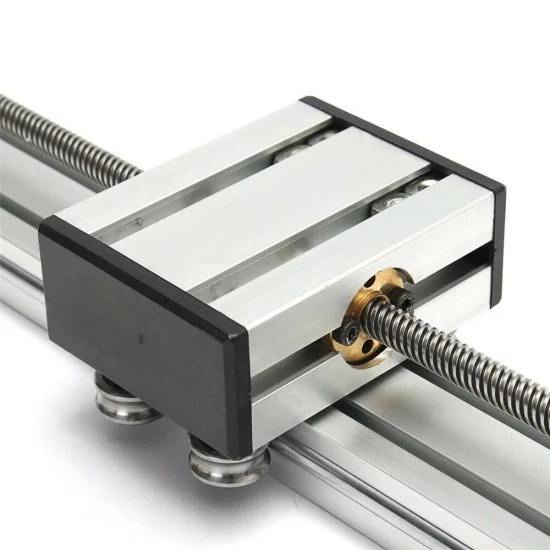

ریل های واگنی یا Fast از حیث هزینه اقتصادی خیس و ارزون خیس از ریل های تخت هستن چرا‌که ریل تخت نیاز به شاسی برای نصب داره ولی ریل واگنی شاسی U شکلی از جنس ورق یا اکسترود داره . هر دوتا میله آبکاری شده از آغاز تا انتها در آن قرار داده شده . واگن متحرک تو این جور ریل 4 چرخ دو طرفه داره و شبیه به حرکت لوکوموتیو روی ریل قطار حر کت می کند .
این مدل ریل ها برای جنبش های پرسرعت و پبچ و خم های مکرر خیلی مطلوب هستن البته به خیال توجه زیر ترشون برای همت مانند حکاکی به هیچ عنوان مطلوب نیستن اما در عوض به طور کاملا تخصصی برای برش پارچه که نیاز تخت‌گاز سرعت بالا , دقت میانگین و بضاعت و توان زیر داره مسئله استفاده قرار می گیرن .
این گونه ریل ها خوشبختانه نیاز به روغن کاری خیلی پاره ای دارن چون که تکان اون ها از جور بازخورد چرخ ها با ریل بوده و نصیب متحرک بلبرینگ کوچک داخل هر چرخ قرار گرفته که بایستی توجه داشته باشید که بلبرینگ با گریس چرب می شود نه روغن
ریل دستگاه لیزر در چند مدل متفاوت تولید می‌شود و هر کدام کاربردهای متفاوتی دارد؛ ریل‌ها در واقع یک ابزار حرکتی برای دستگاه برش لیزری هستند که طراح دستگاه با توجه به کاربری، نوع آن را انتخاب می‌کند.
در نتیجه
به طور کلی کاربرد قطعه ریل در دستگاه لیزر، کمک و تنظیم حرکات رفت و برگشت دستگاه بر روی متریال های فلزی و غیرفلزی جهت انجام انواع برش و حکاکی می باشد و با کمک ریل در دستگاه لیزر صنعتی، حرکات رفت و برگشت بر روی متریال به راحتی قابل کنترل بوده و علاوه بر آن دقت و سرعت عملکرد را نیز بسیار افزایش می دهد. این قطعات نیز در اندازه ها و انواع استاندارد و گوناگونی تولید می شوند و هرچه اصطکاک آن در دستگاه کم تر باشد، سرعت عمل دستگاه در انجام برش و حکاکی بر روی محصولات نیز بالاتر بوده و دقت آن نیز افزایش خواهد یافت.
