آیا تا به حال به نحوه اتصال قطعات فلزی بدنه خودرو یا لوازم خانگی دقت کرده‌اید؟ چگونه این ورق‌های نازک با چنان دقت و سرعتی به یکدیگر متصل می‌شوند؟ پاسخ در یکی از پرکاربردترین فرآیندهای اتصال دائمی نهفته است: جوشکاری نقطه‌ای (Spot Welding). این تکنیک که زیرمجموعه‌ای از جوشکاری مقاومتی به شمار می‌رود، انقلابی در صنایع تولیدی، به ویژه صنعت خودروسازی، ایجاد نموده است.
در این مقاله از مجله دیانی ماشین، شما را با تمام زوایای پنهان و آشکار جوشکاری نقطه‌ای آشنا خواهم نمود. از اصول اولیه و فیزیک حاکم بر آن گرفته تا تجهیزات، کاربردها و چالش‌های پیش رو، همه چیز را بررسی می‌کنیم تا درک عمیقی از این فرآیند حیاتی به دست آورید.

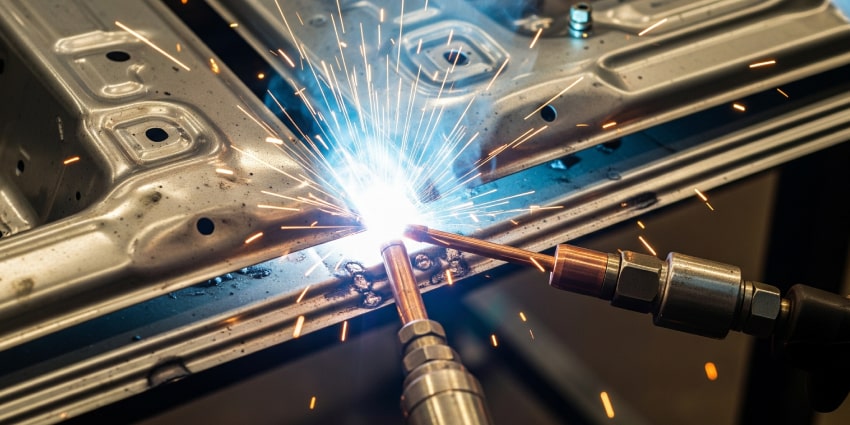

جوشکاری نقطه‌ای چیست و چگونه کار می‌کند؟
جوشکاری نقطه‌ای (Resistance Spot Welding- RSW) فرآیندی بوده که در آن دو یا چند ورق فلزی روی هم قرار گرفته، توسط دو الکترود مسی تحت فشار قرار می‌گیرند و با عبور جریان الکتریکی بسیار بالا در زمانی کوتاه، در یک نقطه به یکدیگر متصل می‌شوند. اساس کار این روش، بر پایه قانون ژول (Joule's Law) استوار است:
Q=I 2 ⋅R⋅t
در این فرمول:
Q
حرارت تولید شده (بر حسب ژول) است.
I
شدت جریان عبوری (بر حسب آمپر) است.
R
مقاومت الکتریکی (بر حسب اهم) است.
t
مدت زمان عبور جریان (بر حسب ثانیه) است.
حرارت تولید شده در فصل مشترک ورق‌ها، فلز را به حالت مذاب درمی‌آورد و پس از قطع جریان و خنک شدن، یک هسته یا دکمه جوش (Weld Nugget) تشکیل می‌شود که دو قطعه را به هم متصل می‌نماید. فشار مکانیکی که الکترودها اعمال می‌کنند، نقشی اصلی در محدود کردن ناحیه جوش و تضمین یک اتصال محکم و بدون حفره دارد.
مراحل کلیدی در یک سیکل جوشکاری نقطه‌ای
یک چرخه کامل این فرآیند شامل چند مرحله دقیق و زمان‌بندی شده است:
- زمان فشردن (Squeeze Time)
الکترودها به قطعه کار نزدیک شده و فشار لازم را اعمال می‌کنند. این فشار باید قبل از عبور جریان به حد مطلوب رسیده باشد.
- زمان جوش (Weld Time)
جریان الکتریکی از الکترودها و قطعه کار عبور می‌کند. حرارت در ناحیه تماس ورق‌ها متمرکز شده و حوضچه مذاب شکل می‌گیرد.
- زمان نگهداری (Hold Time)
پس از قطع جریان، فشار الکترودها همچنان حفظ می‌شود تا فلز مذاب به طور کامل منجمد شده و دکمه جوش مستحکم شود.
- زمان توقف (Off Time)
الکترودها از قطعه کار جدا می‌شوند و دستگاه آماده سیکل بعدی می‌شود.
این چهار مرحله در کسری از ثانیه اتفاق می‌افتند که همین سرعت بسیار بالا، جوشکاری نقطه‌ای را به گزینه‌ای ایده‌آل جهت تولید انبوه تبدیل کرده است.

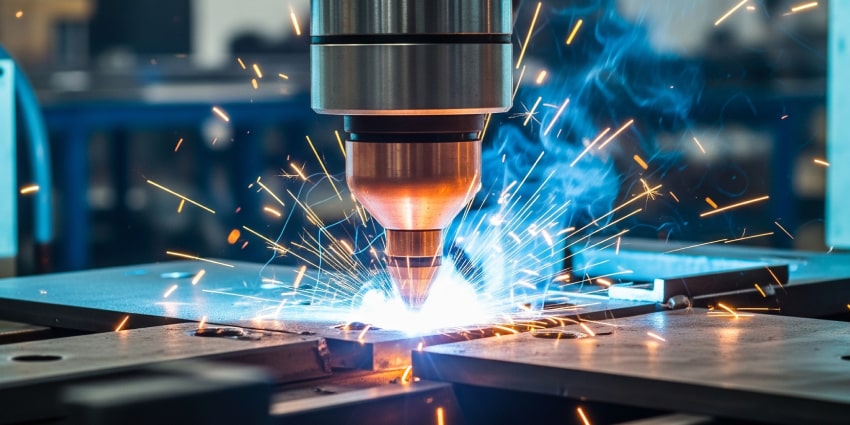

تجهیزات و اجزای اصلی دستگاه جوش نقطه‌ای
دستگاه‌های مورد استفاده در این فرآیند، از ساده و دستی تا ربات‌های بسیار پیچیده صنعتی متغیر هستند. با این وجود، تمام آن‌ها از چند جزء اصلی تشکیل شده‌اند.
شناخت این اجزا به درک بهتر فرآیند کمک می‌کند.
- ترانسفورماتور (Transformer): قلب دستگاه که ولتاژ بالای برق شهر را به ولتاژ پایین (اغلب 1 تا 20 ولت) و جریان بسیار بالا (1,000 تا 100,000 آمپر) تبدیل می‌نماید.
- الکترودها (Electrodes): این قطعات که به طور معمول از آلیاژهای مس ساخته می‌شوند، وظیفه انتقال جریان و اعمال فشار به قطعه کار را بر عهده دارند. شکل نوک الکترود اثرات مستقیمی بر اندازه و کیفیت جوش دارد.
- سیستم اعمال فشار (Force System): این سیستم می‌تواند پنوماتیکی، هیدرولیکی یا سروو-الکتریکی باشد و فشار لازم را در طول سیکل جوشکاری تامین می‌کند.
- کنترلر (Controller): مغز متفکر دستگاه که پارامترهایی مانند شدت جریان، زمان‌بندی مراحل مختلف و فشار را با دقت بالا کنترل می‌کند.

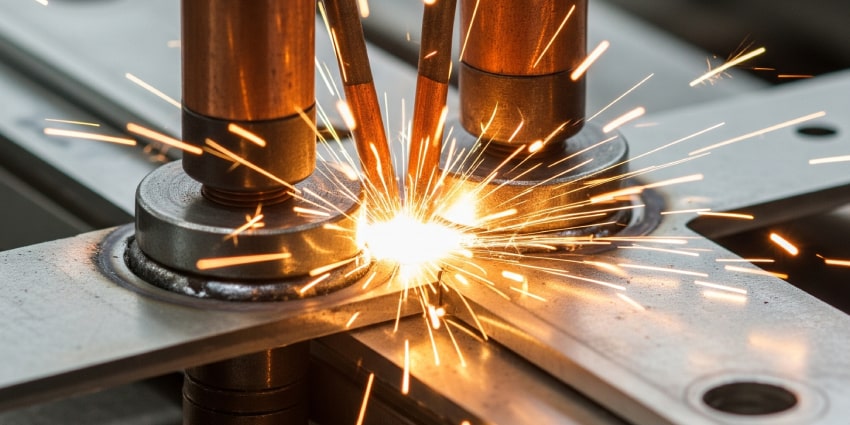

نقش الکترودها در کیفیت جوش
انتخاب درست جنس و شکل الکترود یکی از مهم‌ترین عوامل در دستیابی به یک جوش با کیفیت است. الکترودها باید دارای رسانایی الکتریکی و حرارتی بالا باشند تا از گرم شدن بیش از حد خودشان جلوگیری گردد و حرارت در قطعه کار متمرکز گردد.
آلیاژهای مس مانند مس-کروم یا مس-زیرکونیوم به دلیل داشتن این خواص و مقاومت به سایش، گزینه‌های محبوبی هستند. نگهداری و تمیزکاری منظم نوک الکترودها نیز اهمیت زیادی دارد؛ چرا که آلودگی یا تغییر شکل نوک می‌تواند منجر به جوش‌های ضعیف و نامنظم شود.
|
نوع آلیاژ الکترود |
کاربرد اصلی |
مزایا |
|
مس-کروم (Class 2) |
فولادهای کربنی و کم آلیاژ، فولاد گالوانیزه |
مقاومت به سایش خوب، رسانایی بالا |
|
مس-زیرکونیوم (Class 1) |
آلیاژهای آلومینیوم و منیزیم، برنج |
جلوگیری از چسبندگی به قطعه کار |
|
مس-برلیوم (Class 3) |
فولادهای ضد زنگ، آلیاژهای نیکل |
سختی و مقاومت بسیار بالا در برابر تغییر شکل |
مزایا و معایب جوشکاری نقطه‌ای
هیچ فرآیند صنعتی بدون نقاط قوت و ضعف نیست. دانستن این موارد به ما کمک می‌کند تا کاربرد مناسب هر تکنیک را بهتر بشناسیم.
مزایای کلیدی
- سرعت بسیار بالا: هر نقطه جوش در کسری از ثانیه ایجاد می‌شود که این امر آن را جهت خطوط تولید اتوماتیک و رباتیک بی‌نظیر می‌سازد.
- عدم نیاز به مواد مصرفی: در این روش از سیم جوش، الکترود مصرفی یا گاز محافظ استفاده نمی‌شود که هزینه‌ها را به شدت کاهش می‌دهد.
- ایمنی و پاکیزگی: در راستای عدم وجود قوس الکتریکی، دود و تشعشعات مضر بسیار کمتر از روش‌های دیگر است.
- اتوماسیون‌پذیری بالا: فرآیند به راحتی توسط ربات‌ها قابل اجرا است که منجر به تکرارپذیری و کیفیت یکنواخت می‌شود.
- تنش حرارتی کم: به دلیل تمرکز حرارت در یک ناحیه بسیار کوچک، تغییر شکل قطعه کار به حداقل می‌رسد.
چالش‌ها و محدودیت‌ها
- محدود به اتصالات روی هم (Lap Joints): این روش عمدتا جهت اتصال ورق‌هایی که روی هم قرار می‌گیرند، بسیار مناسب است.
- ایجاد فرورفتگی روی سطح: نوک الکترودها به طور معمول یک فرورفتگی جزئی روی سطح ورق ایجاد کرده که ممکن است در کاربردهای ظاهری خوشایند نباشد.
- هزینه اولیه تجهیزات: دستگاه‌های جوش نقطه‌ای، به خصوص مدل‌های صنعتی و رباتیک، سرمایه‌گذاری اولیه بالایی نیاز دارند.
- دسترسی از دو طرف: جهت انجام جوش، الکترودها میبایست به دو طرف قطعه کار دسترسی داشته باشند که این موضوع در برخی از هندسه‌های پیچیده یک محدودیت است.
کاربردهای گسترده در صنایع مختلف
وقتی صحبت از جوشکاری نقطه‌ای می‌شود، اولین صنعتی که به ذهن می‌رسد، خودروسازی است. هر خودروی سواری به طور متوسط دارای چندین هزار نقطه جوش است که شاسی و بدنه را به یکدیگر متصل می‌سازند. اما کاربردهای این فرآیند بسیار فراتر از این است.
- صنعت خودروسازی: اتصال پنل‌های بدنه، درها، شاسی و قطعات ساختاری.
- لوازم خانگی: ساخت بدنه یخچال، ماشین لباسشویی، اجاق گاز و سایر لوازم فلزی.
- صنعت الکترونیک: اتصال باتری‌ها، کانکتورها و قطعات کوچک الکترونیکی.
- ساختمان‌سازی: تولید شبکه‌های مشبک فلزی (مش) و برخی از قطعات سازه‌ای سبک.
- هوافضا: اتصال برخی از پوسته‌های نازک و قطعات داخلی که نیاز به سرعت بالا دارند.
در جدول زیر، مقایسه پارامترهای جوشکاری چند ماده متداول ارائه شده است.
|
ماده |
جریان نسبی مورد نیاز |
فشار نسبی الکترود |
چالش اصلی |
|
فولاد کم کربن |
1 (پایه) |
1 (پایه) |
فرآیند بسیار پایدار و آسان |
|
فولاد گالوانیزه |
1.25 |
1.25 |
پوشش روی (Zinc) باعث فرسایش الکترود می‌شود |
|
فولاد ضد زنگ |
0.75 |
1.5 |
مقاومت الکتریکی بالاتر، نیاز به فشار بیشتر |
|
آلومینیوم |
3 |
2 |
رسانایی بالا، نیاز به جریان و فشار بسیار زیاد، اکسیداسیون سطح |
کنترل کیفیت و عیوب رایج در جوش
تضمین کیفیت و استحکام هر نقطه جوش بسیار حائز اهمیت است، به خصوص در کاربردهای حساس مانند صنعت خودرو. بازرسی جوش‌ها به دو روش مخرب (Destructive Testing) و غیرمخرب (Non-Destructive Testing) انجام می‌شود.
عیوب متداول
- پاشش (Expulsion): خروج فلز مذاب از ناحیه جوش به دلیل حرارت یا فشار بیش از حد. این پدیده باعث کاهش استحکام جوش می‌شود.
- عدم تشکیل دکمه جوش (No Nugget): به دلیل جریان یا زمان ناکافی، فلز به دمای ذوب نمی‌رسد و اتصالی شکل نمی‌گیرد.
- دکمه جوش کوچک (Undersized Nugget): اندازه هسته جوش از حد استاندارد کوچکتر است که منجر به اتصال ضعیف می‌شود.
- ترک (Cracks): ترک‌های سطحی یا داخلی در دکمه جوش که معمولاً به دلیل سرد شدن سریع یا وجود ناخالصی‌ها ایجاد می‌شود.
- فرورفتگی بیش از حد (Excessive Indentation): فشار زیاد الکترود یا نرم شدن بیش از حد فلز باعث فرورفتگی عمیق در سطح ورق می‌شود.
دستیابی به یک جوش بی‌نقص، نیازمند تنظیم دقیق پارامترهای جوشکاری و نگهداری صحیح از تجهیزات است. این فرآیند یک تعادل ظریف بین جریان، زمان و فشار است.
سخن پایانی
در نهایت باید گفت که جوشکاری نقطه‌ای به عنوان یک اسب کاری بی‌ادعا در دنیای تولید، نقشی غیرقابل انکار در شکل‌دهی به محصولات مدرن ایفا می‌نماید. از خودرویی که هر روز سوار می‌شویم تا یخچالی که در آشپزخانه داریم، همه و همه مدیون این فرآیند سریع، کارآمد و اقتصادی هستند.
درک درست از اصول، تجهیزات و متغیرهای کلیدی این روش، به مهندسان و تولیدکنندگان این امکان را می‌دهد که از پتانسیل کامل آن بهره‌برداری کرده و محصولاتی با کیفیت، ایمن و با دوام تولید کنند. با پیشرفت تکنولوژی، استفاده از کنترلرهای هوشمند، سیستم‌های بازخورد لحظه‌ای و ربات‌های دقیق‌تر، آینده جوشکاری نقطه‌ای به سمت کیفیت بالاتر، ضایعات کمتر و انعطاف‌پذیری بیشتر در تولید پیش می‌رود و جایگاه خود را به عنوان یکی از ستون‌های اصلی صنعت تولید همچنان حفظ خواهد نمود.
سوالات متداول درباره جوشکاری نقطه‌ای
- تفاوت اصلی جوشکاری نقطه‌ای با سایر روش‌های جوشکاری چیست؟
تفاوت اصلی در منبع حرارت و عدم استفاده از ماده پرکننده است. این روش از مقاومت الکتریکی خود قطعه کار جهت تولید حرارت استفاده می‌کند، در حالی که روش‌هایی مانند MIG یا TIG از قوس الکتریکی بهره می‌برند و اغلب به سیم جوش نیاز دارند.
- آیا می‌توان تمام فلزات را با این روش جوش داد؟
خیر. این روش بهترین عملکرد را روی ورق‌های نازک فولاد کربنی، فولاد ضد زنگ و برخی از آلیاژهای نیکل دارد. جوشکاری فلزات با رسانایی الکتریکی بالا مثل آلومینیوم و مس بسیار چالش‌برانگیزتر است و به تجهیزات خاص و جریان بسیار بالاتری نیاز دارد.
- حداقل و حداکثر ضخامت قابل جوشکاری چقدر است؟
این روش عمدتا جهت ورق‌های نازک با ضخامت بین 0.5 تا 3 میلی‌متر استفاده می‌شود. اتصال ورق‌های ضخیم‌تر به دلیل نیاز به جریان و فشار بسیار بالا، عملی و اقتصادی نیست.
- استحکام یک نقطه جوش چگونه ارزیابی می‌شود؟
استحکام در اغلب موارد با تست‌های مخرب مانند تست کندگی (Peel Test) یا تست کشش-برش (Tensile-Shear Test) اندازه‌گیری می‌شود. در این تست‌ها، نیروی لازم جهت شکستن جوش ثبت شده و با استانداردهای موجود مقایسه می‌گردد.
- چرا در صنعت خودرو از این روش به طور گسترده استفاده می‌شود؟
در راستای سرعت فوق‌العاده بالا، قابلیت اتوماسیون کامل با ربات‌ها، هزینه پایین به ازای هر نقطه جوش و عدم نیاز به مواد مصرفی، این روش گزینه‌ای بی‌رقیب جهت تولید انبوه بدنه خودرو است.
