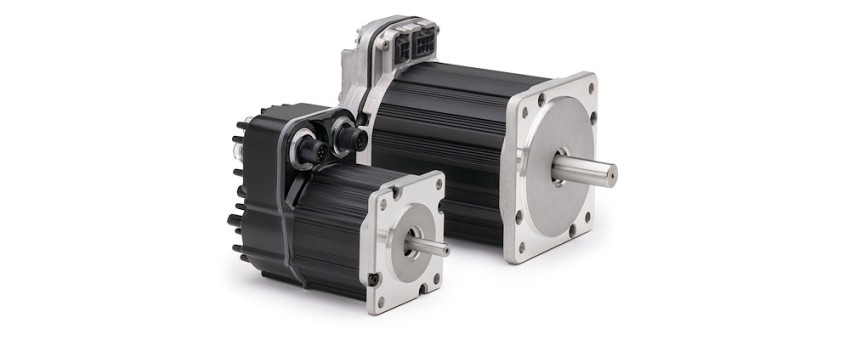

سروو موتور چیست؟ از یک موتور ساده تا کنترل دقیق حرکت صنعتی
سروو موتور یک محرک الکتریکی دقیق برای کنترل موقعیت، سرعت و گشتاور است که در کنار سروو درایو، انکودر و کنترلر حرکتیک سیستم کنترل حلقهبسته میسازد. تفاوت اصلی آن با یک موتور معمولی این است که فقط فرمان حرکت دریافت نمیکند؛ بلکه وضعیت واقعی محور را نیز اندازه میگیرد و برای رسیدن به فرمان تعیینشده، حرکت را اصلاح میکند. به همین دلیل در CNC، رباتهای صنعتی، دستگاههای بستهبندی، خطوط مونتاژ و ماشینآلاتی که حرکت تکرارپذیر میخواهند کاربرد زیادی دارد.
در یک ماشین صنعتی، موضوع فقط چرخاندن یک محور نیست. تصور کنید تیغه دستگاه باید در نقطه مشخصی از مسیر متوقف شود، یک بازوی ربات باید قطعهای را با فاصله بسیار کم جابهجا کند یا رول دستگاه چاپ باید همزمان با محور دیگری حرکت کند. اینجا کوچکترین خطا میتواند به محصول معیوب، اتلاف مواد یا کاهش سرعت خط تولید منجر شود.

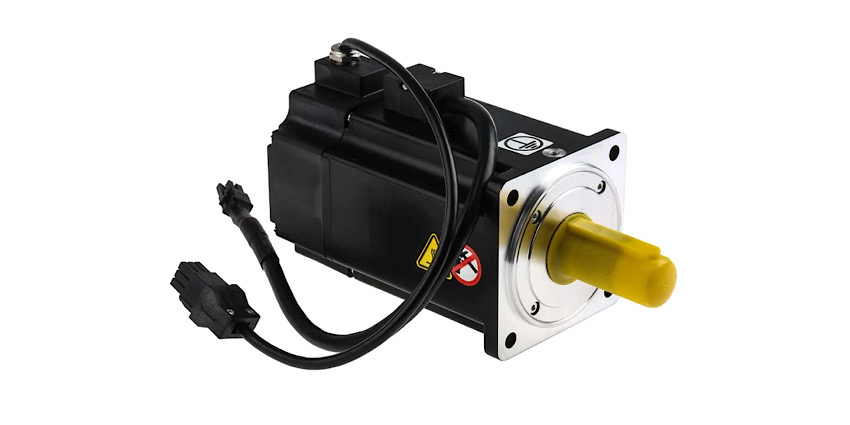

سروو موتور چیست؟
سروو موتور کنترلر فرمان حرکت را میدهد، سروو درایو توان لازم را تامین میکند، موتور حرکت میکند و انکودر نتیجه واقعی حرکت را گزارش میدهد؛ سپس سیستم خطا را اصلاح میکند. همین چرخه با سرعت بالا تکرار میشود و اساس عملکرد یک سیستم سروو را تشکیل میدهد. برای درک بهتر، مسیر کار را میتوان در چند مرحله دید:
- صدور فرمان: PLC، CNC یا کنترلر حرکت، مقدار موردنظر برای موقعیت، سرعت یا گشتاور را مشخص میکند
- پردازش درایو: سروو درایو فرمان را دریافت و جریان و ولتاژ مناسب موتور را کنترل میکند
- حرکت محور: موتور گشتاور لازم را ایجاد کرده و محور به سمت نقطه هدف حرکت میکند
- ارسال فیدبک: انکودر موقعیت و سرعت واقعی شفت را اندازهگیری میکند
- اصلاح خطا: کنترلر اختلاف میان مقدار فرمان و مقدار واقعی را بررسی کرده و فرمان اصلاحی صادر میکند
نکته مهم این است که انکودر فقط یک قطعه جانبی ساده نیست. کیفیت و نوع بازخورد، رزولوشن آن، تنظیمات کنترل و حتی شرایط مکانیکی محور روی نتیجه نهایی اثر میگذارند. بنابراین نمیتوان دقت یک ماشین را فقط با نگاه کردن به مشخصات موتور قضاوت کرد.
در سیستمهای حرفهای، حلقههای کنترل موقعیت، سرعت و جریان در کنار یکدیگر کار میکنند. پژوهشهای مهندسی نیز نشان میدهند که دستیابی همزمان به سرعت بالا و دقت بالا فقط به خود موتور مربوط نیست و انتخاب و هماهنگی کل اجزای سیستم اهمیت دارد.
این مقاله را از دست ندهید: چگونه سنبه مناسب را انتخاب کنیم؟
اجزای اصلی یک سیستم سروو صنعتی
یک سیستم صنعتی اغلب از موتور سروو، سروو درایو، انکودر، کنترلر و مکانیزم انتقال قدرت تشکیل میشود. عملکرد درست زمانی حاصل میشود که این اجزا از نظر توان، سرعت، گشتاور، اینرسی و ارتباط کنترلی با یکدیگر هماهنگ باشند.
موتور سروو
موتور بخش تولیدکننده حرکت است. در بسیاری از سامانههای صنعتی امروزی از موتورهای AC سنکرون با آهنربای دائم و ساختارهای بدون جاروبک استفاده میشود، هرچند خانوادههای دیگری نیز در سیستمهای سروو وجود دارند.
سروو درایو
سروو درایو واسطه اصلی میان فرمان کنترلر و موتور است. این بخش توان الکتریکی موردنیاز موتور را مدیریت میکند و حلقههای کنترلی مربوط به جریان، سرعت و موقعیت را اجرا میکند. در برخی معماریها، درایو مستقیماً بخشی از وظیفه کنترل موقعیت را نیز بر عهده دارد.
انکودر
انکودر اطلاعات مربوط به حرکت شفت را به سیستم کنترل برمیگرداند. در مدلهای مطلق، اطلاعات موقعیت میتواند حتی پس از روشن شدن سیستم بدون انجام دوباره عملیات مرجعیابی در دسترس باشد؛ این ویژگی در برخی کاربردهای صنعتی اهمیت زیادی دارد.
کنترلر یا PLC
کنترلر تصمیم میگیرد محور چه مسیری را طی کند، با چه سرعتی حرکت کند و در چه نقطهای متوقف شود. در ماشینهای چندمحوره، هماهنگی بین محورها نیز اهمیت پیدا میکند.
مکانیزم انتقال حرکت
در عمل، موتور بهتنهایی محصول نهایی را حرکت نمیدهد. بالاسکرو، گیربکس، کوپلینگ، تسمه، چرخدنده یا مکانیزم خطی میتواند حرکت شفت را به بخش موردنظر ماشین منتقل کند.
| جزء | وظیفه اصلی | اهمیت در عملکرد |
|---|---|---|
| موتور سروو | تولید حرکت و گشتاور | تعیین توان حرکتی |
| سروو درایو | کنترل توان و حرکت | اجرای فرمان و اصلاح پاسخ |
| انکودر | ارسال فیدبک | تشخیص موقعیت و سرعت |
| PLC یا کنترلر | تولید فرمان | تعیین مسیر و توالی حرکت |
| مکانیزم انتقال | انتقال حرکت | تبدیل حرکت موتور به حرکت ماشین |
کاربرد سروو موتور در ماشینآلات صنعتی
هرجا حرکت باید دقیق، سریع، تکرارپذیر و هماهنگ باشد، استفاده از سیستم سروو منطقیتر میشود. CNC، رباتیک، بستهبندی، چاپ، مونتاژ، برش و سیستمهای جابهجایی از مهمترین نمونهها هستند. برای خرید قیچی الکترومکانیک 2006 کلیک کنید.
CNC و ماشینابزار
در دستگاههای CNC، محورهای حرکتی باید مسیر مشخصی را با سرعت و دقت مناسب طی کنند. سروو موتور CNC میتواند حرکت محورها را کنترل کند و در سیستمهای چندمحوره، هماهنگی حرکت نقش مهمی در کیفیت قطعه دارد. مطالعات مربوط به سیستمهای حرکتی ماشینابزار نیز بر اثر متقابل موتور، سازه مکانیکی و کنترلر بر دقت نهایی تأکید دارند.
رباتهای صنعتی
بازوی ربات باید در زمان مناسب به موقعیت مشخص برسد و حرکت آن در چند محور با یکدیگر هماهنگ باشد. به همین دلیل کنترل موقعیت و پاسخ سریع در این کاربرد اهمیت زیادی دارد.
ماشینآلات بستهبندی
در دستگاههای بستهبندی، عملیاتهایی مانند کشیدن فیلم، برش، دوخت، لیبلزنی و جابهجایی محصول باید با یکدیگر هماهنگ باشند. سرووها امکان کنترل مستقل محورها و هماهنگسازی آنها را فراهم میکنند.
چاپ و نساجی
در ماشینهای چاپ و برخی تجهیزات نساجی، تغییرات سرعت یا موقعیت میتواند روی کیفیت محصول اثر بگذارد. کنترل حرکت و هماهنگی بین محورهای مختلف در چنین ماشینهایی اهمیت ویژهای دارد.
خطوط مونتاژ و Pick & Place
در سیستمهای Pick and Place، یک قطعه باید برداشته، جابهجا و در نقطهای مشخص قرار گیرد. تکرارپذیری و سرعت بالا باعث شده سیستمهای سروو در این نوع اتوماسیون کاربرد زیادی داشته باشند.

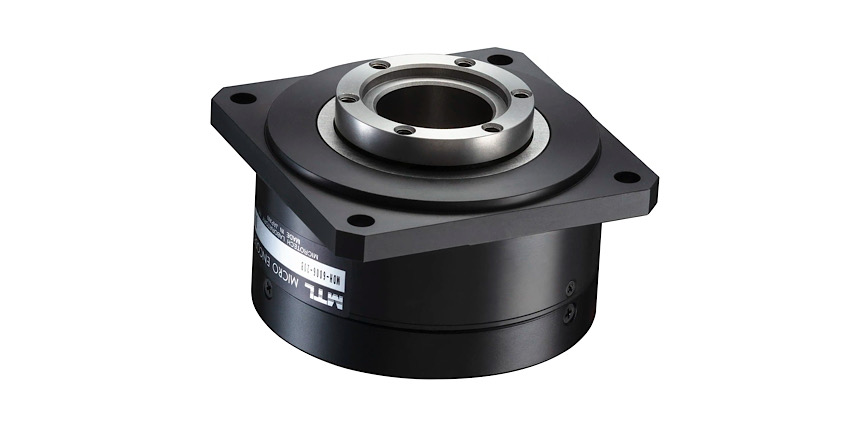

مزایا و معایب سروو موتور در صنعت
مهمترین مزیت، کنترل دقیق و بازخورد دائمی حرکت است؛ اما این فناوری در مقابل هزینه اولیه و پیچیدگی راهاندازی بیشتری نسبت به راهکارهای سادهتر دارد. بنابراین استفاده از آن باید با نیاز واقعی ماشین توجیه شود.
مهمترین مزایای سروو موتور
- دقت بالای موقعیتیابی
- پاسخ سریع به تغییر فرمان
- قابلیت هماهنگی چند محور
- کنترل همزمان سرعت و گشتاور
- مناسب برای حرکتهای سریع و متغیر
- تکرارپذیری مناسب در سیکلهای کاری
- مناسب برای ماشینهای اتوماتیک و چندمحوره
- امکان تشخیص برخی خطاهای حرکتی از طریق فیدبک
اما این مزایا به معنای مناسب بودن سروو برای همه ماشینها نیست.
محدودیتهای سروو موتور
- حساسیت بیشتر به انتخاب صحیح کابل و فیدبک
- نیاز به دانش فنی برای راهاندازی و عیبیابی
- هزینه اولیه بیشتر نسبت به موتورهای ساده
- ضرورت توجه به بار مکانیکی و اینرسی
- نیاز به سروو درایو سازگار
- تنظیم پارامترهای کنترلی
یکی از اشتباهات اساسی، انتخاب موتوری با توان بالاتر فقط برای داشتن حاشیه اطمینان است. سایزینگ صحیح باید بر اساس گشتاور، سرعت، شتاب، سیکل کاری، بار و اینرسی انجام شود. در ماشینهای سریع، انتخاب نادرست میتواند خودش را به شکل افزایش زمان سیکل، گرما، لرزش یا خطای حرکتی نشان دهد.
از دید اقتصادی نیز باید فقط قیمت موتور را مقایسه نکرد. کاهش ضایعات، افزایش سرعت تولید و کاهش توقفات میتواند در پروژه صنعتی ارزش بیشتری از اختلاف قیمت اولیه تجهیزات داشته باشد. برای خرید قیچی هیدرولیک 6003 کلیک کنید.
تفاوت سروو موتور و استپ موتور چیست؟
سروو موتور اغلب برای کاربردهایی مناسبتر است که سرعت بالا، پاسخ سریع، کنترل دقیق و فیدبک اهمیت زیادی دارد؛ استپ موتور در بسیاری از پروژههای سادهتر، انتخاب اقتصادیتری است. تفاوت اصلی فقط در قدرت نیست، بلکه به معماری کنترل و نوع کاربرد برمیگردد.
| ویژگی | سروو موتور | استپ موتور |
|---|---|---|
| فیدبک | معمولا دارد | در مدلهای معمولی ندارد |
| کنترل موقعیت | دقیق و حلقهبسته | معمولا مبتنی بر فرمان پلهای |
| سرعت بالا | مناسبتر | محدودتر در برخی کاربردها |
| پاسخ دینامیکی | سریع | معمولا پایینتر |
| هزینه سیستم | بیشتر | معمولا کمتر |
| پیچیدگی تنظیم | بیشتر | سادهتر |
| کاربرد شاخص | ربات، CNC حرفهای، بستهبندی | CNC سبک، پرینتر و مکانیزمهای ساده |
برای انتخاب سروو موتور صنعتی به چه نکاتی توجه کنیم؟
انتخاب صحیح از محاسبه نیاز مکانیکی ماشین شروع میشود، نه از برند یا توان اسمی موتور. سرعت، گشتاور، شتاب، اینرسی بار، سیکل کاری، نوع انتقال قدرت و دقت موردنیاز باید قبل از انتخاب مدل مشخص شوند. چند مورد کلیدی را باید بررسی کرد:
1. گشتاور موردنیاز
بار مشخص میکند موتور چه مقدار گشتاور نیاز دارد. در حرکتهای شتابدار، تنها گشتاور ناشی از بار مطرح نیست و شتاب دادن جرم نیز باید در محاسبات وارد شود.
2. سرعت و شتاب
ممکن است موتوری از نظر گشتاور مناسب باشد اما در سرعت یا شتاب موردنیاز عملکرد خوبی نداشته باشد. نمودارهای سرعت-گشتاور سازنده برای این مرحله اهمیت دارند.
3. اینرسی
تطبیق اینرسی موتور و بار یکی از موضوعاتی است که در ماشینهای دینامیک بالا نباید نادیده گرفته شود. بار سنگین یا مکانیزم نامناسب میتواند تنظیم حلقه کنترل را دشوار کند.
4. نوع انکودر
رزولوشن و نوع فیدبک روی عملکرد موقعیتیابی اثر دارد. در کاربردهایی که موقعیت مطلق مهم است، انتخاب انکودر مناسب میتواند روند راهاندازی و مرجعیابی را نیز تغییر دهد.
5. شرایط محیطی
دمای محیط، گردوغبار، رطوبت، ضربه و نحوه نصب باید با مشخصات تجهیز هماهنگ باشند.
6. سازگاری موتور و درایو
موتور و درایو را نباید دو قطعه کاملاً مستقل دید. مشخصات الکتریکی، فیدبک، کابل، پروتکل ارتباطی و قابلیتهای کنترلی باید با یکدیگر سازگار باشند. برای خرید دستگاه برش لیزر F-3015-3000 w کلیک کنید.
سخن پایانی
در نهایت، سروو موتور در ماشینآلات صنعتی فقط یک موتور قدرتمندتر نیست؛ بخشی از یک سیستم کنترل حرکت بوده که با استفاده از فیدبک، فرمان و حرکت واقعی را به یکدیگر نزدیک میکند. مهمترین نکته این است که دقت نهایی به هماهنگی موتور، درایو، انکودر، کنترلر و مکانیزم مکانیکی وابسته است.
برای همین، انتخاب آن نباید فقط بر اساس توان یا قیمت انجام شود؛ سرعت، گشتاور، شتاب، اینرسی، نوع فیدبک و شرایط کاری ماشین باید همزمان بررسی شوند. در ماشینهایی که حرکت سریع، موقعیتیابی دقیق و تکرارپذیری اهمیت دارد، سروو موتور میتواند تفاوت قابلتوجهی در کیفیت و عملکرد خط تولید ایجاد کند.
سوالات متداول
سروو موتور چه کاری انجام میدهد؟
سروو موتور حرکت محور را با کنترل موقعیت، سرعت و در بسیاری از سیستمها گشتاور انجام میدهد. وجود فیدبک انکودر باعث میشود سیستم بتواند وضعیت واقعی حرکت را با فرمان مقایسه و خطا را اصلاح کند.
آیا سروو موتور بدون سروو درایو کار میکند؟
در سیستمهای صنعتی متداول، موتور سروو به درایو سازگار نیاز دارد. درایو وظیفه کنترل توان موتور و اجرای حلقههای کنترلی را بر عهده دارد و اطلاعات فیدبک نیز در این فرایند استفاده میشود.
انکودر در سروو موتور چه نقشی دارد؟
انکودر وضعیت واقعی محور را اندازهگیری میکند و اطلاعات آن به سیستم کنترل بازمیگردد. این اطلاعات برای کنترل دقیق موقعیت و سرعت و تشخیص اختلاف میان فرمان و حرکت واقعی اهمیت دارد.
سروو موتور بهتر است یا استپ موتور؟
هیچ پاسخ یکسانی برای همه ماشینها وجود ندارد. برای حرکتهای ساده و اقتصادی، استپر میتواند کافی باشد؛ اما در کاربردهای سریع، چندمحوره و حساس به موقعیت، سیستم سروو معمولاً امکانات کنترلی بیشتری ارائه میکند.
سروو موتور در چه ماشینهایی استفاده میشود؟
از مهمترین موارد میتوان به دستگاه CNC، ربات صنعتی، ماشین بستهبندی، تجهیزات مونتاژ، سیستمهای Pick and Place، ماشینهای چاپ و برخی خطوط جابهجایی خودکار اشاره کرد.
