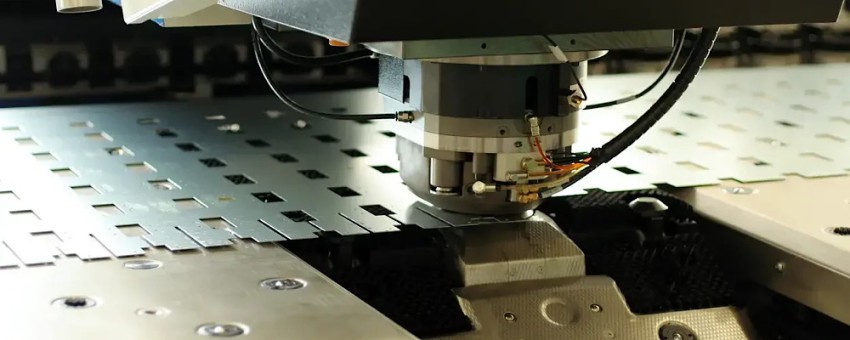

چگونه سنبه مناسب را انتخاب کنیم؟

سنبه از مهم‌ترین قطعاتی هستند که کیفیت نهایی تولید را تعیین می‌کنند. اگر هنوز نمی‌دانید برای قالب خود چه سنبه‌ای انتخاب کنید، باید بگوییم انتخاب صحیح به جنس قطعه، ضخامت ورق، نوع عملیات، تلرانس، سختی موردنیاز، سرعت تولید و جنس فولاد ابزار برمی‌گردد. هرچه این عوامل دقیق‌تر بررسی شوند، احتمال شکست قالب، لب‌پریدگی، کاهش کیفیت برش و توقف خط تولید کمتر خواهد شد.

در بسیاری از کارخانه‌ها، هزینه تعویض یک سنبه نامناسب چندین برابر قیمت خرید آن است. به همین دلیل انتخاب این قطعه نباید تنها براساس قیمت انجام شود؛ بلکه باید عملکرد، دوام و سازگاری آن با شرایط کاری نیز ارزیابی شود.

چرا انتخاب سنبه مناسب اهمیت زیادی دارد؟

انتخاب درست سنبه باعث افزایش کیفیت قطعات، کاهش توقف خط تولید، افزایش عمر قالب و کاهش هزینه‌های تعمیرات می‌شود. وقتی صحبت از قالب‌های صنعتی می‌شود، بسیاری از افراد تنها به دستگاه پرس یا طراحی قالب توجه می‌کنند؛ در حالی که عملکرد نهایی تا حد زیادی به کیفیت سنبه وابسته است. اگر این قطعه با شرایط تولید هماهنگ نباشد، حتی بهترین دستگاه نیز نمی‌تواند کیفیت مطلوبی ایجاد نماید.

در خطوط تولید پرتیراژ، کوچک‌ترین خطا در انتخاب سنبه می‌تواند موجب ایجاد پلیسه، تغییر ابعاد قطعه، افزایش نیروی پرس، ترک‌خوردگی ابزار و حتی آسیب به پانچ و ماتریس شود. به همین دلیل، مهندسان حرفه‌ای پیش از انتخاب، مشخصات فنی قطعه و شرایط کاری را به‌دقت بررسی می‌نمایند.

عامل دیگری که اهمیت دارد، تاثیر مستقیم سنبه بر هزینه‌های نگهداری است. ابزار باکیفیت دیرتر دچار سایش می‌شود، نیاز کمتری به سنگ‌زنی دارد و مدت بیشتری بدون افت کیفیت کار می‌کند. این موضوع در تولید انبوه، صرفه‌جویی قابل‌توجهی ایجاد می‌کند.

از طرف دیگر، انتخاب صحیح باعث افزایش کیفیت لبه‌های برش، کاهش ضایعات، بهبود دقت ابعادی و افزایش سرعت تولید خواهد شد. این مزایا در کنار هم، بهره‌وری کل خط تولید را افزایش می‌دهند.

چه عواملی در انتخاب سنبه مناسب تاثیرگذار هستند؟

انتخاب سنبه باید براساس جنس قطعه، ضخامت ورق، نوع عملیات، سختی موردنیاز، سرعت تولید و جنس فولاد ابزار انجام شود. بسیاری تصور می‌کنند تنها قطر یا شکل سنبه اهمیت دارد؛ اما در عمل ده‌ها عامل فنی وجود دارد که مستقیما روی عملکرد آن اثر می‌گذارند.

جنس قطعه کار

ورق فولادی، استیل، آلومینیوم، مس یا برنج هرکدام رفتار متفاوتی در هنگام برش دارند. بنابراین جنس سنبه نیز باید متناسب با سختی و خواص مکانیکی قطعه انتخاب شود.

ضخامت ورق

هرچه ضخامت بیشتر باشد، نیروی بیشتری به ابزار وارد می‌شود. در این شرایط باید از فولاد ابزار مناسب با مقاومت بالا استفاده شود.

تیراژ تولید

اگر تولید روزانه چند هزار قطعه باشد، مقاومت سایشی اهمیت بیشتری پیدا می‌کند. در چنین شرایطی استفاده از سنبه کاربیدی یا فولادهای ابزار پیشرفته می‌تواند هزینه‌های بلندمدت را کاهش دهد.

تلرانس و دقت

در صنایع خودروسازی، پزشکی یا الکترونیک، حتی چند صدم میلی‌متر اختلاف نیز قابل قبول نیست. بنابراین دقت ساخت و تلرانس سنبهاهمیت ویژه‌ای دارد.

عملیات حرارتی

یکی از مهم‌ترین عواملی که بسیاری از خریداران نادیده می‌گیرند، کیفیت عملیات حرارتی است. عملیات صحیح باعث افزایش سختی، مقاومت به سایش و عمر مفید ابزار می‌شود.

انواع سنبه کدام‌اند و هرکدام چه کاربردی دارند؟

به‌طور کلی سنبه براساس نوع عملکرد، شکل هندسی، جنس و کاربرد به چند گروه اصلی تقسیم می‌شود. هر مدل برای فرآیند مشخصی طراحی شده است و انتخاب اشتباه آن می‌تواند کیفیت قطعه، عمر قالب و هزینه‌های تولید را تحت تأثیر قرار دهد.

شناخت انواع سنبه فقط برای قالب‌سازان اهمیت ندارد؛ بلکه مدیران تولید، کارشناسان خرید و حتی اپراتورهای خطوط پرس نیز باید تفاوت آن‌ها را بدانند. بسیاری از مشکلاتی که در قالب‌های صنعتی دیده می‌شود، نه به دلیل کیفیت پایین ابزار، بلکه به علت انتخاب نادرست نوع سنبهاست.

سنبه برش (Blanking Punch)

این مدل برای برش کامل قطعه از ورق استفاده می‌شود و بیشترین کاربرد را در صنایع خودروسازی، لوازم خانگی و تجهیزات فلزی دارد.

• دقت برش بالا
• قابلیت تولید انبوه
• کیفیت مناسب لبه قطعه
• امکان ساخت در ابعاد و اشکال مختلف
• قابل استفاده در قالب‌های پیش‌رونده و ساده

سنبه پانچ (Piercing Punch)

وظیفه این مدل ایجاد سوراخ روی قطعه است. هرچه کیفیت ساخت سنبه پانچ بیشتر باشد، سوراخ نهایی گردتر، بدون پلیسه و دقیق‌تر خواهد بود. در خطوط تولید سریع، این مدل باید مقاومت سایشی بسیار بالایی داشته باشد تا در اثر ضربات مداوم تغییر شکل ندهد.

سنبه فرمینگ

در عملیات فرم‌دهی، خم‌کاری و شکل‌دهی استفاده می‌شود. برخلاف مدل‌های برشی، این نوع بیشتر تحت فشار قرار می‌گیرد تا ضربه مستقیم؛ بنابراین طراحی شعاع‌ها، عملیات حرارتی و انتخاب فولاد ابزار در آن اهمیت بسیار زیادی دارد.

سنبه کشش

در فرآیند کشش عمیق قطعات فلزی مانند بدنه ظروف، قطعات خودرو و مخازن فلزی استفاده می‌شود.

در این مدل، صافی سطح و کیفیت پرداخت اهمیت بسیار بیشتری نسبت به مدل‌های برشی دارد؛ زیرا کوچک‌ترین خط روی سطح می‌تواند روی کیفیت محصول نهایی اثر بگذارد.

سنبه مخصوص

برخی صنایع از سنبه سفارشی استفاده می‌کنند:

• صنایع پزشکی
• صنایع هوایی
• تجهیزات الکترونیکی
• قالب‌های چندمرحله‌ای
• خطوط تولید کاملاً اتوماتیک

در این موارد، طراحی ابزار کاملا براساس نیاز پروژه انجام می‌شود. برای خرید دستگاه برش لیزر F-3015-3000 w کلیک کنید.

چگونه بهترین جنس سنبه را انتخاب کنیم؟

بهترین جنس سنبه وجود ندارد؛ بهترین انتخاب، جنسی است که با نوع قطعه، تیراژ تولید، فشار کاری و شرایط محیطی بیشترین سازگاری را داشته باشد.

یکی از رایج‌ترین اشتباهات هنگام خرید سنبه این است که تنها به عدد سختی توجه می‌شود؛ در حالی که سختی بالا همیشه به معنای عملکرد بهتر نیست. اگر ابزار بیش از حد سخت باشد، احتمال لب‌پریدگی افزایش پیدا می‌کند و اگر بیش از حد نرم باشد، سایش آن سریع‌تر خواهد بود.

اگر قرار است روزانه چند هزار قطعه تولید شود، معمولا کاربید تنگستن یا فولادهای ابزار پیشرفته انتخاب بهتری هستند. اما برای تیراژهای متوسط، فولادهایی مانند D2 و SKD11 تعادل مناسبی بین قیمت، دوام و کیفیت ایجاد می‌کنند.

این مقاله را از دست ندهید: چگونگی پانچ و سوراخ کاری ورق فلزی

ویژگی‌های یک سنبه استاندارد

یک سنبه استاندارد تنها عمر بیشتری ندارد؛ بلکه کیفیت تولید را نیز به شکل محسوسی افزایش می‌دهد و هزینه‌های نگهداری را کاهش می‌دهد.

• دقت بالا
• پلیسه کمتر
• سایش پایین‌تر
• عمر کاری طولانی‌تر
• پایداری ابعادی بیشتر
• کاهش توقف خط تولید
• کیفیت یکنواخت در تولید انبوه
• کاهش هزینه تعمیر قالب و تعویض قطعات
• افزایش بهره‌وری تجهیزات و کاهش ضایعات تولید

زمانی که کیفیت سنبه مناسب باشد، فشار واردشده روی سایر اجزای قالب نیز کاهش پیدا می‌کند. این موضوع باعث می‌شود پانچ و ماتریسدیرتر مستهلک شوند و هزینه‌های تعمیرات به شکل قابل‌توجهی کاهش یابد. برای خرید خم کن هیدرولیک Panbrake 4003 کلیک کنید.

چگونه براساس نوع کاربرد، سنبه مناسب را انتخاب کنیم؟

هر صنعت، هر دستگاه و حتی هر قطعه فلزی، شرایط متفاوتی دارد و به همین دلیل نمی‌توان یک سنبه را برای همه پروژه‌ها بهترین گزینه دانست. ابتدا نوع عملیات را مشخص کنید، سپس جنس قطعه، تیراژ تولید، دقت موردنیاز و شرایط کاری را در نظر بگیرید و در نهایت متناسب با این اطلاعات، ابزار مناسب را انتخاب کنید.

در پروژه‌های سبک که تیراژ پایین است، اغلب استفاده از فولادهای ابزار استاندارد پاسخگوی نیاز خواهد بود. اما در خطوط تولید شبانه‌روزی، که هزاران قطعه در هر شیفت تولید می‌شوند، انتخاب ابزار با مقاومت سایشی بالا اهمیت بسیار بیشتری پیدا می‌کند. در این شرایط، هزینه اولیه بیشتر، در بلندمدت باعث کاهش هزینه تعمیرات، کاهش توقف تولید و افزایش کیفیت محصول خواهد شد.

اگر با ورق‌های نازک کار می‌کنید

در این کاربردها باید سنبه دارای لبه برشی بسیار دقیق باشد تا ورق دچار پارگی یا تغییر شکل نشود.

اگر با فولادهای سخت سروکار دارید

در این شرایط، مقاومت به سایش و کیفیت عملیات حرارتی اهمیت بیشتری نسبت به قیمت ابزار دارد.

اگر تولید انبوه دارید

در خطوط تولید انبوه، بهتر است ابزارهایی انتخاب شوند که قابلیت سنگ‌زنی مجدد، دوام بالا و پایداری ابعادی مناسبی داشته باشند.

اگر دقت ابعادی اهمیت زیادی دارد

در صنایع خودروسازی، تجهیزات پزشکی و قطعات الکترونیکی، انتخاب سنبه باید براساس تلرانس‌های بسیار دقیق انجام شود و کیفیت ساخت آن در اولویت قرار گیرد. برای خرید قیچی الکترومکانیک 2002 کلیک کنید.

سخن پایانی

در نهایت، سنبه یکی از مهم‌ترین اجزای هر قالب پرس است و انتخاب صحیح آن، به طور مستقیم بر کیفیت محصول، عمر قالب، سرعت تولید و هزینه‌های نگهداری اثر می‌گذارد. اگر هنگام انتخاب، عواملی مانند جنس قطعه، ضخامت ورق، تیراژ تولید، نوع عملیات، تلرانس، سختی، کیفیت عملیات حرارتی و نوع فولاد ابزار را به‌دقت بررسی نمایید، نه‌تنها عمر سنبه افزایش پیدا می‌کند، بلکه کیفیت نهایی قطعات نیز به شکل محسوسی بهبود خواهد یافت.

سوالات متداول

آیا انتخاب سنبه فقط به ابعاد آن بستگی دارد؟

خیر. ابعاد تنها یکی از عوامل مؤثر است. جنس قطعه، نوع عملیات، تیراژ تولید، سختی موردنیاز، کیفیت عملیات حرارتی و تلرانس ساخت نیز نقش مهمی در انتخاب سنبه مناسب دارند و نادیده گرفتن هرکدام می‌تواند باعث کاهش عمر ابزار شود.

بهترین جنس سنبه برای تولید انبوه چیست؟

پاسخ این سؤال به نوع قطعه و شرایط تولید بستگی دارد؛ اما در بسیاری از خطوط صنعتی، فولادهای ابزار مانند SKD11 و D2 یا در برخی کاربردهای خاص، کاربید تنگستن به دلیل مقاومت سایشی بالا انتخاب می‌شوند.

هر چند وقت یک‌بار باید سنبه تعویض شود؟

زمان مشخصی وجود ندارد. میزان سایش، تعداد ضربات، جنس قطعه و شرایط نگهداری تعیین می‌کنند که چه زمانی ابزار نیاز به سنگ‌زنی یا تعویض دارد. بازرسی دوره‌ای بهترین راه برای جلوگیری از خرابی ناگهانی است.

چرا سنبه زود دچار شکستگی می‌شود؟

شکستگی اغلب به دلیل انتخاب نادرست جنس ابزار، عملیات حرارتی نامناسب، تنظیم نبودن قالب، کلیرنس اشتباه یا وارد شدن بار بیش از حد رخ می‌دهد. بررسی این عوامل قبل از شروع تولید، احتمال خرابی را به‌طور قابل توجهی کاهش می‌دهد.

آیا سنبه گران‌تر همیشه انتخاب بهتری است؟

خیر. بهترین سنبه ابزاری است که با شرایط کاری شما سازگار باشد. در بسیاری از پروژه‌ها، یک ابزار با قیمت متوسط اما مشخصات فنی مناسب، عملکرد بهتری نسبت به گزینه‌ای گران‌قیمت و نامتناسب خواهد داشت.
