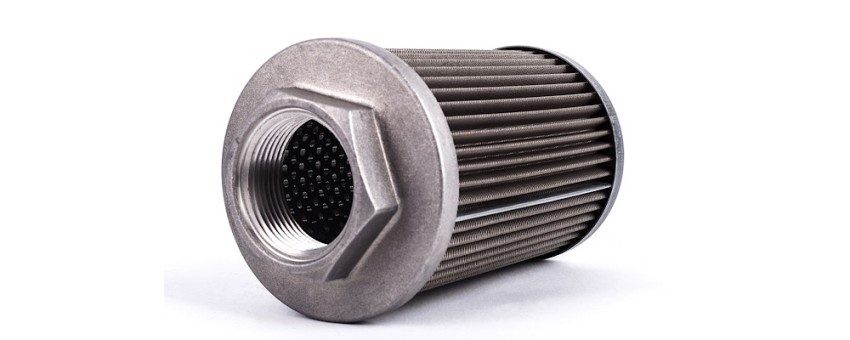

فیلتر هیدرولیک چیست؟ زمان تعویض، علائم گرفتگی و نکات مهم
فیلتر هیدرولیک و زمان تعویض فیلتر آن از مهمترین موضوعات نگهداری تجهیزات هیدرولیکی هستند؛ چون آلودگی واردشده به سیال میتواند به مرور باعث فرسایش قطعات، اختلال در عملکرد شیرها، افزایش افت فشار و حتی خرابی بخشهای حساس مدار شود.
زمان تعویض فقط با نگاه کردن به ظاهر کارتریج مشخص نمیشود؛ ساعت کار دستگاه، میزان آلودگی سیال، فشار تفاضلی، وضعیت نشانگر گرفتگی و دستورالعمل سازنده باید کنار هم بررسی شوند. در ادامه میبینیم این قطعه چه کاری انجام میدهد، چه زمانی به پایان عمر مفیدش میرسد و چطور بدون تعویض زودهنگام یا دیرهنگام از آن نگهداری کنیم.

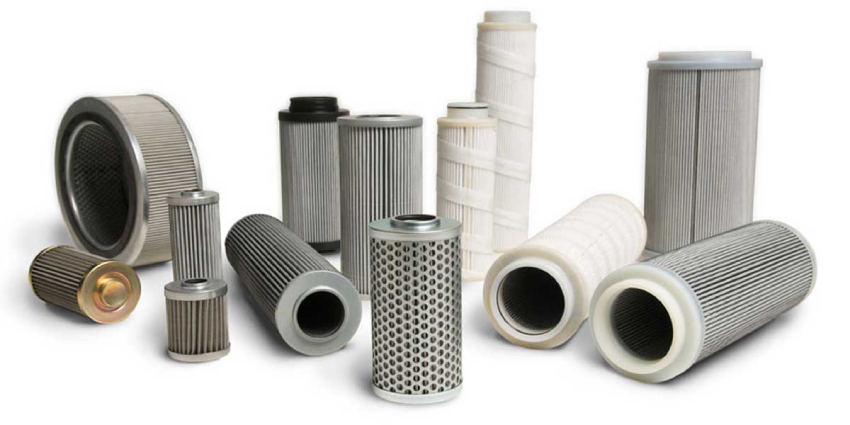

فیلتر هیدرولیک چیست؟
فیلتر هیدرولیک قطعهای برای جدا کردن ذرات آلاینده از روغن در مدار هیدرولیکی است و نقش آن فقط تمیز نگه داشتن روغن نیست؛ بلکه از اجزای حساس سیستم در برابر فرسایش و اختلال عملکرد محافظت میکند. در یک مدار، ذرات فلزی، گردوغبار، بقایای ناشی از سایش، آلودگی حاصل از تعمیرات و حتی ذراتی که هنگام ورود روغن به مخزن وارد شدهاند، میتوانند همراه سیال حرکت کنند. همین ذرات کوچک در تماس با پمپ، شیرها، جکها و سایر اجزا ممکن است به مرور مشکل ایجاد کنند.
اما همه ذرات با یک اندازه توسط یک عنصر فیلتراسیون گرفته نمیشوند. دقت فیلتراسیون، ظرفیت جذب آلودگی و نسبت بتا (β) از مشخصاتی هستند که در ارزیابی عملکرد یک عنصر اهمیت دارند. پژوهشهای فنی نیز نشان دادهاند که میزان آلودگی سیال با خرابی و فرسایش قطعات هیدرولیکی ارتباط جدی دارد و انتخاب محل و مشخصات مناسب برای فیلتراسیون، بخش مهمی از کنترل آلودگی است. برای خرید خم کن هیدرولیک Panbrake 4003 کلیک کنید.
به همین دلیل، انتخاب فیلتر فقط بر اساس اندازه ظاهری یا قیمت آن تصمیم درستی نیست. فشار کاری مدار، دبی عبوری، نوع روغن، ویسکوزیته، حساسیت قطعات و محل نصب باید در نظر گرفته شود. وظایف اصلی این قطعه شامل موارد زیر است:
- کمک به حفظ تمیزی روغن
- کاهش فرسایش قطعات حساس
- کمک به افزایش قابلیت اطمینان تجهیزات
- کاهش ورود و گردش ذرات آلاینده در مدار
- جلوگیری از تجمع آلودگی در مسیرهای باریک
- کنترل بخشی از آلودگی ایجادشده در اثر کارکرد دستگاه
انواع فیلتر هیدرولیک کداماند؟
فیلترهای مدار هیدرولیک بر اساس محل نصب و وظیفهای که در سیستم دارند، انواع مختلفی دارند و نمیتوان همه آنها را با یک روش یا بازه زمانی ثابت تعویض کرد. سه محل رایج شامل مسیر مکش، مسیر فشار و مسیر برگشت هستند. هرکدام شرایط متفاوتی را تجربه میکنند و انتخاب نادرست میتواند به جای کمک، عملکرد مدار را مختل نماید.
فیلتر مکش
فیلتر مکش پیش از پمپ قرار میگیرد و هدف آن جلوگیری از ورود ذرات بزرگتر به پمپ است. در این قسمت اغلب محدود کردن بیش از حد جریان اهمیت زیادی دارد، زیرا ایجاد مقاومت بالا در مکش میتواند برای پمپ دردسرساز شود. به همین دلیل نباید یک عنصر بسیار ریز را فقط با این تصور که فیلتراسیون بهتر یعنی همیشه بهتر در این نقطه استفاده کرد.
فیلتر فشار
فیلتر خط فشار بعد از پمپ قرار میگیرد و باید توان تحمل فشار کاری مدار را داشته باشد. انتخاب آن بر اساس فشار نامی، دبی و میزان فیلتراسیون اهمیت ویژهای دارد. استفاده از قطعهای با فشار کاری نامناسب میتواند خطر خرابی یا آسیب به سیستم ایجاد کند.
فیلتر برگشت هیدرولیک
فیلتر برگشت هیدرولیک روی مسیر بازگشت روغن به مخزن قرار میگیرد و میتواند بخشی از آلودگی تولیدشده در حین کار را پیش از ورود دوباره سیال به مخزن جدا کند.
در کنار این موارد، برخی سیستمها از فیلترهای تنفسی مخزن نیز استفاده میکنند. این قطعات از ورود بخشی از گردوغبار و آلودگی محیطی هنگام تغییر سطح سیال جلوگیری میکنند.
پس هنگام خرید یا تعویض، تنها گفتن یک فیلتر هیدرولیک میخواهم کافی نیست. باید مشخص باشد قطعه مربوط به کدام قسمت مدار است، چه فشار و دبیای دارد و چه درجه فیلتراسیونی برای دستگاه تعیین شده است. برای خرید قیچی هیدرولیک 60 سانتیمتر تک جک کلیک کنید.
فیلتر هیدرولیک چه زمانی باید تعویض شود؟
بهترین زمان تعویض زمانی است که عنصر فیلتراسیون به محدوده سرویس تعیینشده توسط سازنده رسیده باشد؛ این زمان میتواند با ساعت کار دستگاه، فشار تفاضلی یا وضعیت نشانگر گرفتگی مشخص شود. بنابراین یک عدد ثابت مثل هر 500 ساعت برای تمام ماشینآلات قابل تعمیم نیست.
وقتی فیلتر کار میکند، ذرات داخل روغن روی مدیای فیلتراسیون جمع میشوند. با افزایش بار آلودگی، عبور روغن دشوارتر شده و افت فشار دو طرف فیلتر افزایش پیدا میکند. پژوهش مهندسی منتشرشده در سال 2019 نیز همین رابطه را بررسی کرده و نشان داده است که افزایش افت فشار در شرایط مشخص میتواند معیار رسیدن عنصر به زمان سرویس یا تعویض باشد.
| عامل بررسی | نشانه نزدیک شدن زمان سرویس |
|---|---|
| ساعت کار | رسیدن به بازه تعیینشده سازنده |
| فشار تفاضلی | افزایش غیرعادی نسبت به مقدار مجاز |
| نشانگر گرفتگی | تغییر وضعیت هشدار |
| عملکرد دستگاه | افت یا ناپایداری عملکرد |
| وضعیت روغن | افزایش آلودگی یا وجود ذرات |
| شرایط محیطی | گردوغبار و آلودگی بیشتر از حالت عادی |
در برخی فیلترها نشانگر فشار تفاضلی وجود دارد که وضعیت عنصر را کنترل میکند. این ابزار میتواند دید بهتری نسبت به تعویض فقط بر اساس تقویم یا حدس ایجاد کند. Parker نیز استفاده از نشانگرهای دیداری، الکتریکی و الکترونیکی را برای کنترل وضعیت عنصر و جلوگیری از عبور از شرایط نامناسب معرفی کرده است.
از طرف دیگر، در دستگاهی که در محیط بسیار آلوده کار میکند، تعویض میتواند زودتر از برنامه معمول مورد نیاز باشد. پس دفترچه سازنده، ساعت کار و وضعیت واقعی فیلتر باید در کنار هم دیده شوند.
این مقاله را از دست ندهید: روش های مؤثر برای کاهش صدای موتور برق

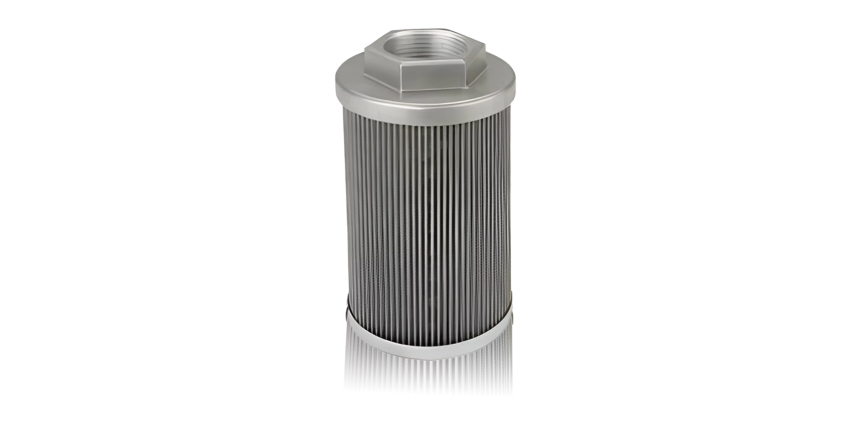

علائم گرفتگی فیلتر هیدرولیک
افزایش افت فشار، فعال شدن نشانگر گرفتگی، کاهش عملکرد مدار و ایجاد شرایط غیرعادی در جریان روغن از مهمترین نشانههایی هستند که باید بررسی شوند. البته هیچکدام را نباید بدون توجه به ساختار دستگاه بهتنهایی دلیل قطعی خرابی دانست.
یکی از اشتباهات مهم این است که اپراتور منتظر بماند تا فیلتر کاملا مسدود شود. این کار میتواند شرایط نامطلوبی ایجاد کند. در بسیاری از تجهیزات، شیر بایپس برای محافظت از مدار در شرایطی مانند راهاندازی سرد یا بارگذاری شدید فیلتر در نظر گرفته شده است. در صورت افزایش بیش از حد مقاومت، این شیر میتواند مسیر عبور سیال را باز کند؛ اما نتیجه آن ممکن است عبور روغن با فیلتراسیون کمتر باشد.
- بالا رفتن فشار تفاضلی
- هشدار نشانگر گرفتگی
- تکرار گرفتگی در فاصله کوتاه
- تغییر غیرعادی در عملکرد تجهیزات
- کاهش سرعت یا پاسخدهی سیستم
- افزایش دمای غیرمعمول در شرایط خاص
- مشاهده آلودگی زیاد هنگام بررسی عنصر
نکته مهمتر این است که گرفتگی سریع همیشه به معنی بد بودن فیلتر نیست. گاهی مقدار زیادی آلودگی از بیرون وارد مدار شده یا یک قطعه داخلی در حال تولید ذرات ناشی از سایش است. در چنین شرایطی تعویض فیلتر بدون پیدا کردن علت، فقط مشکل را برای مدت کوتاهی پنهان میکند.
آیا میتوان فیلتر هیدرولیک را فقط بر اساس ظاهر تعویض کرد؟
خیر؛ ظاهر عنصر بهتنهایی معیار دقیقی برای تعیین پایان عمر آن نیست. ممکن است یک کارتریج از بیرون نسبتا تمیز به نظر برسد، اما در شرایط کاری واقعی ظرفیت عبور جریان آن کاهش یافته باشد. از طرف دیگر، سیاه یا کثیف بودن ظاهری روغن نیز به تنهایی مشخص نمیکند که عنصر دقیقا چه مقدار ظرفیت باقیمانده دارد. روش مطمئنتر، بررسی مجموعهای از دادههاست:
- فشار تفاضلی دو طرف عنصر بررسی شود.
- ساعت کار با برنامه سرویس مقایسه شود.
- وضعیت نشانگر گرفتگی کنترل شود.
- شرایط روغن و میزان آلودگی بررسی شود.
- علت گرفتگیهای غیرعادی پیدا شود.
- مشخصات قطعه جایگزین با نمونه اصلی تطبیق داده شود.
یک نکته فنی مهم نیز در اینجا وجود دارد؛ فیلتر با دقت بیشتر الزاماهمیشه انتخاب بهتری نیست. افزایش راندمان جداسازی میتواند با مقاومت بیشتر در برابر جریان همراه شود و به همین دلیل اندازه، مدیای فیلتر و شرایط کاری باید با هم انتخاب شوند.
هنگام تعویض فیلتر روغن هیدرولیک به چه نکاتی توجه کنیم؟
مهمترین نکته این است که قطعه جدید باید دقیقا با فشار کاری، دبی، درجه فیلتراسیون، ساختار و مشخصات مورد نیاز مدار هماهنگ باشد. نصب یک نمونه ارزانتر یا متفاوت صرفا به دلیل شباهت ظاهری میتواند نتیجه مطلوبی نداشته باشد.
پیش از تعویض، ابتدا دستگاه را طبق دستورالعمل سازنده در وضعیت ایمن قرار دهید و اجازه دهید شرایط فشار و دمای سیستم مناسب شود. سپس محل نصب، آببندیها و وضعیت محفظه بررسی شود. هنگام خارج کردن عنصر قدیمی نیز باید مراقب باشید آلودگی جمعشده دوباره وارد مدار نشود. برای انتخاب نمونه جایگزین این موارد را کنترل کنید:
- شماره فنی و مدل عنصر
- محدوده فشار کاری
- دبی قابل عبور
- درجه فیلتراسیون بر حسب میکرون
- نوع مدیای فیلتر
- وجود و محل شیر بایپس
- نوع آببندی
- سازگاری با روغن مورد استفاده
Donaldson نیز تأکید میکند که فشار و راندمان فیلتراسیون باید با نیاز سیستم تطبیق داشته باشند و جایگزین نباید صرفاً بر اساس قیمت انتخاب شود. همچنین ساختار فیلتر جدید، از جمله محل شیر بایپس، باید با طراحی مورد نیاز سیستم هماهنگ باشد.
بعد از نصب نیز نشتی، عملکرد مدار و وضعیت نشانگر باید بررسی شود. اگر فیلتر جدید در مدت کوتاهی دوباره گرفت، بهتر است بهجای تعویضهای پشتسرهم، منبع ورود آلودگی بررسی شود؛ زیرا وجود ذرات زیاد میتواند نشانه مشکل دیگری در سیستم باشد.

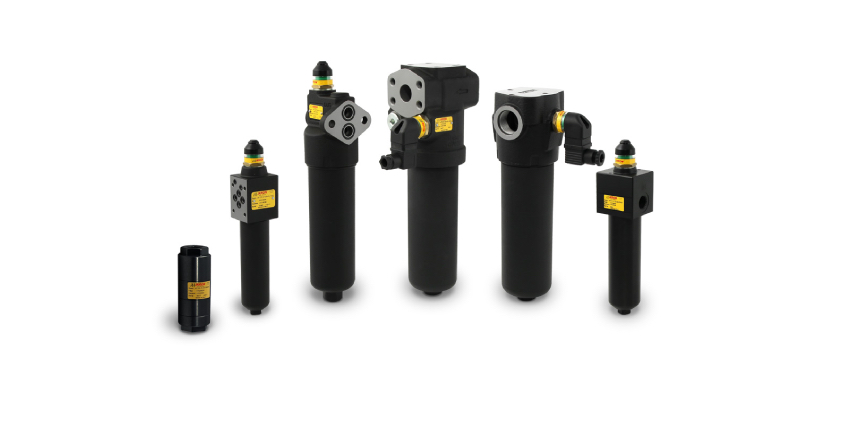

چرا تعویض دیرهنگام یا زودهنگام فیلتر هر دو مشکلساز هستند؟
تعویض دیرهنگام میتواند مقاومت جریان و ریسک عبور از مسیر بایپس را افزایش دهد، اما تعویض زودهنگام نیز هزینه نگهداری را بالا میبرد و ممکن است از ظرفیت واقعی عنصر استفاده نشود. هدف نگهداری حرفهای این نیست که فیلتر را در اولین نشانه آلودگی کنار بگذاریم؛ هدف، استفاده منطقی از عمر مفید آن بدون به خطر انداختن سلامت مدار است.
از طرف دیگر، انتخاب نادرست ظرفیت یا جنس مدیای فیلتر میتواند باعث افزایش مقاومت جریان شود. مطالعه منتشرشده در ScienceDirect نیز نشان میدهد که ویژگی مدیای فیلتراسیون و سطح موثر آن روی افت فشار تأثیر دارد و طراحی نامناسب میتواند راندمان سیستم را کاهش دهد.بنابراین بهترین رویکرد، یک برنامه نگهداری ترکیبی است:
- ثبت ساعت کار
- بررسی منظم نشانگر گرفتگی
- پایش فشار تفاضلی در سیستمهای مجهز
- کنترل وضعیت روغن
- بررسی آلودگی پس از تعمیرات
- تعویض طبق دستورالعمل سازنده
- بررسی علت گرفتگیهای زودرس
این روش هم هزینههای غیرضروری را کاهش میدهد و هم احتمال خرابی ناشی از آلودگی را پایین میآورد.
سخن پایانی
فیلتر هیدرولیک زمانی باید تعویض شود که به محدوده سرویس خود رسیده باشد، نه فقط به دلیل گذشت چند ماه یا کثیف شدن ظاهری آن. مهمترین نکته، توجه همزمان به فشار تفاضلی، نشانگر گرفتگی، ساعت کار، وضعیت روغن و توصیه سازنده دستگاه است. برای خرید پرس برک هیدرولیک HS35100 کلیک کنید.
یک هشدار مهم را هم نباید نادیده گرفت؛ گرفتگی زودهنگام ممکن است خودش علامت یک مشکل بزرگتر در مدار باشد و فقط با تعویض عنصر برطرف نشود. در نگهداری حرفهای، فیلتر هیدرولیک بخشی از برنامه کنترل آلودگی است، نه یک قطعه مصرفی که صرفا در زمان خرابی تعویض شود.
اگر دستگاه شما فیلتر برگشت، مکش یا فشار دارد، مشخصات آن را با دفترچه فنی تطبیق دهید و پیش از خرید نمونه جایگزین، شماره فنی، فشار، دبی و درجه فیلتراسیون را کنترل کنید.
سوالات متداول
هر چند وقت یک بار باید فیلتر هیدرولیک را عوض کرد؟
عدد ثابتی برای همه ماشینآلات وجود ندارد. برنامه سرویس سازنده، ساعت کار، نوع تجهیزات، میزان آلودگی محیط و وضعیت فشار تفاضلی باید در کنار هم بررسی شوند. در برخی سیستمها نشانگر گرفتگی معیار دقیقتری از یک بازه زمانی ثابت است.
از کجا بفهمیم فیلتر هیدرولیک گرفته است؟
افزایش فشار تفاضلی و فعال شدن نشانگر گرفتگی از مهمترین نشانهها هستند. کاهش عملکرد یا تغییر شرایط کاری دستگاه نیز میتواند زنگ هشدار باشد، اما برای تشخیص درست باید وضعیت مدار و سایر عوامل نیز بررسی شوند.
آیا فیلتر هیدرولیک قابل شستوشو است؟
این موضوع کاملا به نوع عنصر بستگی دارد. بسیاری از عناصر مصرفی برای تعویض ساخته شدهاند و شستوشوی آنها لزوما عملکرد اولیه را برنمیگرداند. روش صحیح باید بر اساس مشخصات همان عنصر و دستورالعمل سازنده انتخاب شود.
فیلتر میکرون پایینتر همیشه بهتر است؟
خیر. کاهش اندازه ذرات قابل جداسازی میتواند با افزایش مقاومت در برابر جریان همراه باشد. انتخاب باید با حساسیت قطعات، دبی، فشار و مشخصات مدار هماهنگ باشد.
چرا فیلتر جدید خیلی زود دوباره کثیف میشود؟
گرفتگی سریع میتواند نشانه ورود شدید آلودگی یا تولید ذرات در داخل سیستم باشد. در این حالت تعویض مداوم عنصر بدون بررسی منبع آلودگی، راهحل کاملی نیست. پژوهشهای مربوط به کنترل آلودگی نیز بر نقش ورود آلایندهها در عملکرد سیستم تأکید دارند.
