ویژگی های کابل جوشکاری مناسب چیست؟

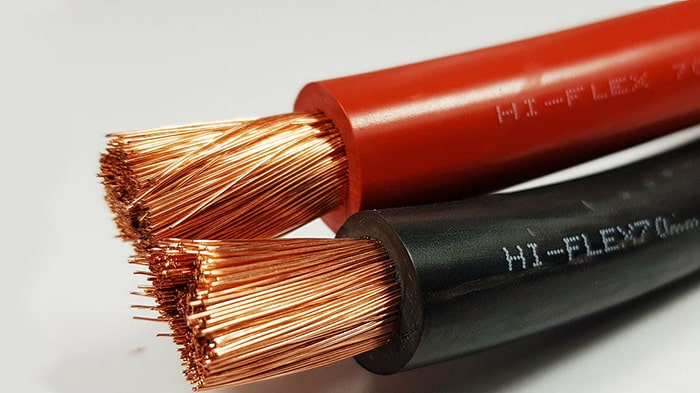

کابل جوش، رسانای الکتریکی جریان برق جوشکاری است. کابل جوشکاری شامل یک سری از رشته‌های مس مرغوب پیچیده شده در داخل یک روکش با دوام (به طور معمول نوعی از پلاستیک مصنوعی یا طبیعی با رنگ‌های مختلف) است.
رشته‌های مس خالص به سیم جوش انعطاف‌پذیری بیشتری نسبت به انواع دیگر رسانای الکتریکی می‌دهند. روکش عایق‌بندی به گونه‌ای طراحی شده است که بتواند حرکت مکرر روی سطوح خشن را حفظ کند. با افزایش جریان الکتریکی ، باید قطر کابل جوش و سطح مقطع حاصل از رشته مس افزایش یابد.
این مفهوم شبیه به افزایش جریان آب از طریق شلنگ است. برای حمل حجم بیشتری از آب به شلنگ قطر بزرگ‌تر نیاز است. شما برای شستشوی باغ خود از شلنگ کوچکتر استفاده می‌کنید، در حالی که سازمان آتش‌نشانی از شلنگ بسیار بزرگ‌تری برای مبارزه با آتش‌سوزی استفاده می‌کند. قیمت کابل ترانس جوش تحت تاثیر همین متغیرها است.

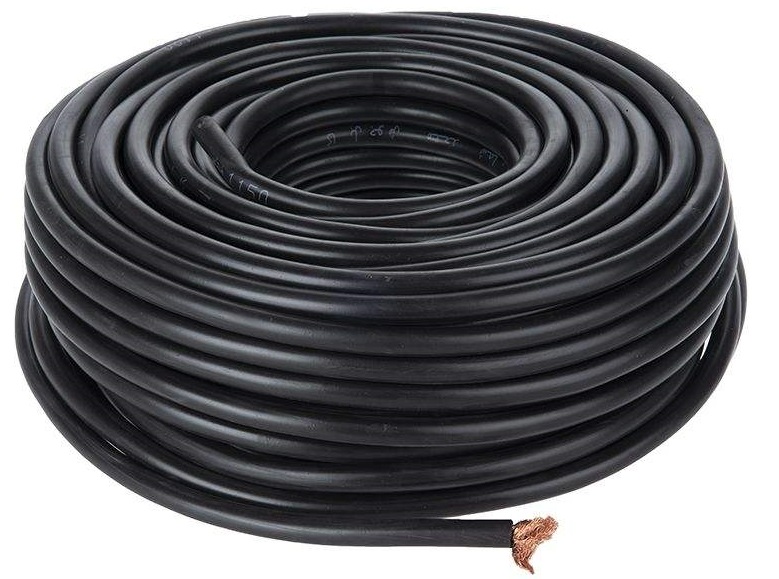

ساختار کابل جوشکاری
کابل جوش به طور کلی از دو بخش اصلی تشکیل شده است:
- روکش یا ژاکت عایق
- یک رشته‌ی رسانا از جنس مس آنیل شده
روکش عایق کابل جوشکاری نسوز که در واقع بیرونی‌ترین لایه از کابل است، وظیفه‌ی محافظت از رشته‌های رسانای داخلی کابل را برعهده دارد. ژاکت یا روکش عایق کابل‌های جوش معمولا از نوع ترموست هستند و از موادی همچون EPDM، نئوپرین یا PVC ساخته شده‌اند.
عایق‌هایEPDM و نئوپرین دارای انعطاف‌پذیری بالایی هستند، اما PVC با وجود انعطاف‌پذیری پایین‌تری مقاومت بالاتری در مقابل بریدیگی و ساییدگی از خود نشان می‌دهد.
کاربرد کابل جوشکاری
همانطور که از نام این کابل مشخص است، اصلی‌ترین کاربرد کابل جوشکاری انتقال جریان الکتریکی به دستگاه جوش است. درواقع این کابل‌ها برای تامین نیروی الکتریکی موردنیاز مدارهای ثانویه دستگاه جوش مورداستفاده قرار می‌گیرند.
دستگاه جوش، دارای الکترودهایی است که با دریافت نیروی برق، انرژی لازم برای شروع فرآیند جوشکاری را آزاد می‌سازند. بنابراین کابل‌های جوش از این جریان الکتریکی برای کنترل الکترودها استفاده می‌کنند.
کاربرد کابل جوش به انجام جوشکاری‌های ساده محدود نمی‌شود. این کابل‌ها در کارنجات صنعتی برای جوش مقاومتی نیز مورد استفاده قرار می‌گیرند و در بعضی موارد نقش سیم ارت را نیز ایفا می‌کنند. به این ترتیب نه تنها در اجرای فرآیند جوشکاری دخیل هستند بلکه ایمنی آن را نیز تضمین می‌کنند.
در عین حال این کابل‌ها قابلیت جایگزین شدن با کابل‌های آسیب‌دیده‌ی صنعتی را دارند و می‌توانند به ژنراتورها و سایر ماشین‌‌های صنعتی نیز متصل شوند.
از دیگر کاربردهای کابل جوش استفاده در سیم کشی منابع تامین‌کننده‌ی برق با ولتاژ کمتر از ۶۰۰ ولت است. ازآنجا که تاثیرگذاری این کابل به نسبت کابل باتری بسیار بیشتر است، کابل جوش می‌تواند در باتری‌های سخت نیز مورد استفاده قرار گیرد و نقش کابل باتری را ایفا نماید.

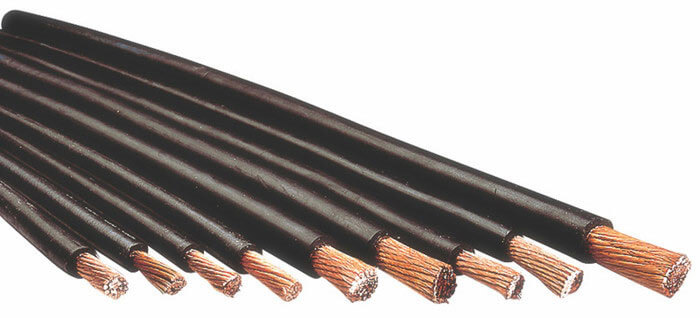

انواع کابل جوش براساس سایز
یکی از اصلی‌ترین ملاک‌های دسته‌بندی انواع کابل جوش، سایزبندی سطح مقطع آن است. بر این اساس انواع کابل جوش را می‌توان در دسته‌های زیر تقسیم‌بندی کرد:
• کابل جوش 12: این کابل دارای یک رشته کابل افشان جوشکاری با سطح مقطع 25 میلیمتر مربع است که به همین دلیل به نام کابل 25*1 شناخته می‌شود.
• کابل جوش 14: این کابل نیز یک رشته هادی از جنس مس و نوع افشان دارد که سطح مقطع آن 35 میلیمتر مربع است و به نام کابل 35*1 شناخته می‌شود. کابل جوش 14 را می‌توان پرکاربردترین نوع کابل جوش نامید.
• کابل جوش 16: به نام کابل 50*1 شناخته می‌شود که به معنی سطح مقطع 50 میلیمتر مربعی آن است. این کابل نیز از یک رشته هادی مسی از نوع افشان ساخته شده است.
• کابل جوش 18: کابل سایز 70*1 است که از یک رشته مسی با سطح مقطع 70 میلیمتر مربع ساخته شده است.
در انتخاب کابل جوش چه نکاتی باید مورد توجه قرار بگیرد؟
همانطور که اشاره شد یکی از قسمت‌های مهم در دستگاه‌های جوشکاری، کابل جوش است که وظیفه ایجاد کردن مدار الکتریکی و انتقال جریان الکتریکی مورد نیاز برای عمل جوشکاری را بر عهده دارد. به همین دلیل در زمان انتخاب کابل جوش مناسب برای دستگاه جوشکاری یک سری نکات و ویژگی‌ها باید مورد توجه قرار بگیرد تا با انتخاب کابل مناسب بتوان کیفیت و دقت عمل جوشکاری را به میزان قابل توجهی افزایش داد. از مهم‌ترین ویژگی‌های مهم برای خرید کابل جوش می‌توان به موارد زیر اشاره کرد.
قدرت کابل
به حداکثر میزان جریان الکتریکی کابل جوش می‌تواند از خود عبور دهد، قدرت کابل گفته می‌شود. به همین دلیل در زمان انتخاب کابل جوش بر اساس نوع جوشکاری و دستگاه مورد استفاده باید کابل با قدرت مناسب انتخاب شده و مورد استفاده قرار بگیرد.
طول کابل
یکی از ویژگی‌های مهم در خرید کابل جوش، طول آن است. طول کابل جوش با قدرت یا حداکثر جریانی که می‌تواند انتقال دهد، رابطه عکس دارد؛ یعنی هر چه طول کابل کمتر باشد می‌تواند جریان بیشتری را انتقال دهد. به همین دلیل برای خرید کابل جوش بر اساس قدرت مورد نیاز باید کابل با طول مناسب انتخاب شود.
درجه حرارت کابل
با توجه به جریانی که از کابل جوش عبور می‌کند، این کابل‌ها باید از مقاومت گرمایی بالایی برخوردار باشند. بر اساس درجه حرارتی که کابل می‌تواند تحمل کند، معمولا در سه نوع 75 درجه سانتیگراد (167 درجه فارنهایت)، 90 درجه سانتیگراد (194 درجه فارنهایت) و 105 درجه سانتیگراد (221 درجه فارنهایت) تولید و درجه‌بندی می‌شوند. به همین دلیل با توجه به نوع جوشکاری و شرایط محیطی باید کابل مناسب با تحمل حرارتی لازم را خریداری کرد.
جنس کابل
یکی دیگر از ویژگی‌های مهم کابل جوش در زمان خرید، جنس آن است. به طور معمول از هادی مسی به عنوان رسانا در کابل جوش استفاده می‌شود. با اینکه مس هدایت‌کننده الکتریکی بسیار خوبی است اما با توجه به اینکه تا حدی در برابر جریان مقاومت دارد به دلیل مقاومت در کابل گرما تولید می‌شود. به همین دلیل در صورتی که کابل از سطح مقطع کمی برخوردار باشد، کابل بیش از حد گرم خواهد شد؛ از این رو باید کابل بر حسب نیاز با سطح مقطع مناسب انتخاب و خریداری شود.
روکش عایق
بر اساس نوع روکش عایق، کابل‌های جوش را می‌توان در سه دسته زیر تقسیم‌بندی کرد:
• کابل TPR: این کابل‌های از روکش‌های عایق TPR ساخته می‌شوند که از کیفیت بالایی برخوردار بوده و مقاومت بالایی در برابر تغییرات دمایی دارند.
• کابل PVC: پرکاربردترین نوع کابل جوش به حساب می‌آید که به دلیل ساخته شدن عایق روکش آن از PVC از مقاومت بالایی برخوردار است.
• کابل نسوز: در ساخت عایق این نوع کابل از مواد نئوپرن استفاده می‌شود که به دلیل مقاومت بالا در برابر حرارت در فرایندهای جوشکاری که امکان افزایش دما در آن‌ها وجود دارد به کار گرفته می‌شوند.
کاربرد های محصولات در کابل جوش
در صنایع مختلفی که از فلز و کامپوزیت استفاده می‌شود نیاز به جوشکاری است. زمانی که کابل‌های ژنراتور یا دستگاه‌های مهم صنعتی دچار مشکل شوند، جهت برقراری اتصال می‌توان از کابل جوش استفاده کرد. از کابل جوشکاری در موارد متعددی استفاده می‌شود از جمله:
• نوار نقاله
• حمل و نقل
• کشتی‌سازی
• اتصال دائم سرامیک‌ها، فلزات، پلیمرها و کامپوزیت‌ها
کابل مناسب دستگاه جوش کدام است؟
همانطور که گفته شد کابل جوش به عنوان یکی از مهم‌ترین قسمت‌های دستگاه جوش، به منظور ارائه بهترین عملکرد خود باید دارای یک سری شرایط و ویژگی‌ها باشد. از مهم‌ترین ویژگی‌های کابل جوش مناسبب دستگاه‌های جوشکاری می‌توان به موارد زیر اشاره کرد:
• مقاومت و استحکام کافی در برابر سایش، کشش و اخگرهای حاصل از جوشکاری
• توانایی انتقال جریان با کمترین میزان افت ولتاژ (افت ولتاژ مجاز کابل جوش= 4 ولت)
• داغ نشدن در هنگام کار جوشکاری
• انعطاف‌پذیری و نرمی بالا به منظور آزادی عمل بیشتر جوشکار در حین کار
• برخورداری از طول مناسب به منظور جلوگیری از افت ولتاژ و افزایش دمای کابل

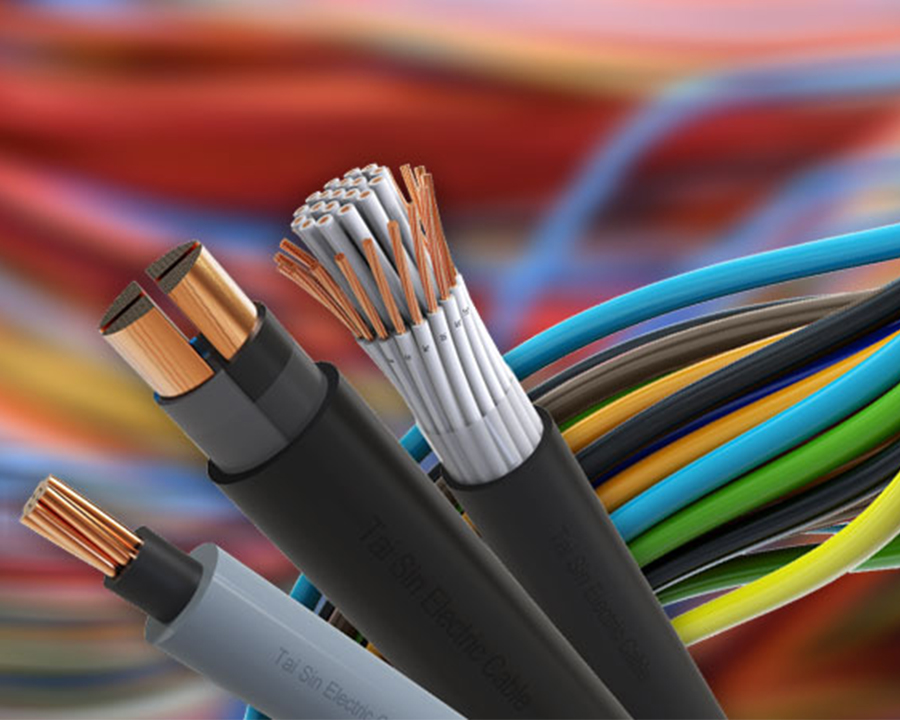

تفاوت کابل جوش با کابل‌های دیگر
یکی از اصلی‌ترین مشخصات فنی کابل جوش، انعطاف پذیری آن است. کابل جوش نسبت به سایر کابل‌ها منعطف‌تر و بادوام‌تر است. در فرایند جوشکاری باید بتوان به راحتی الکترودها را در قوس‌ها و در جهات مختلف چرخاند در نتیجه باید یک کابل انعطاف پذیر و مقاوم داشت. خاصیت انعطاف پذیری زیاد کابل جوش به دلیل تعداد رشته‌های زیاد منظم و عایق مناسب به دست می‌آید. در صورت عدم انعطاف پذیری، کابل شکسته می‌شود.
کابل‌های جوش در دوام و مقاومت با سایر کابل‌ها متفاوت هستند. کابل جوش عموما در محیط‌های صنعتی که محیطی فرسایشی و خشن است مورد استفاده قرار می‌گیرد بنابراین احتمال دارد در معرض آب، روغن و گریس باشد که همگی منجر به آسیب می‌شوند. کابل‌های جوش برخلاف سایر کابل‌ها ضد آب بوده که در صنعت کشتی سازی و امثال آن نیز بسیار مورد استفاده قرار می‌گیرد.
نکات ایمنی در مورد کابل جوشکاری مناسب
به خاطر داشته باشید برای اینکه اطمینان حاصل کنید که از آمپراژ تنظیم شده در کابل‌های خود برای انجام کار استفاده می‌کنید، باید کابل‌ها ، اتصالات و لوازم جانبی خود را در حالت مناسب و سالم نگه دارید. تمام تجهیزات باید قبل از استفاده مورد بازرسی قرار گیرند. اگر پایانه‌های موجود در منبع تغذیه شل شده باشند اتصالات به طور ایمن به یکدیگر متصل نشوند، کابل ها بریده یا آسیب دیده باشند، شما خروجی مورد نظر را دریافت نمی‌کنید.
کابل جوشکاری آسیب‌دیده می‌توانند مقاومت بیشتری در مدار جوش ایجاد کنند و بنابراین جریان جوش را محدود می‌کنند. این مناطق همچنین به دلیل مقاومت گرم می‌شوند و می‌توانند مشکلات دیگری ایجاد کنند. همیشه اطمینان حاصل کنید که تجهیزات قابل استفاده و در حالت کار مناسب هستند.
موارد تاثیرگذار بر قیمت کابل جوش
مهم ترین دلیلی که بر نحوه قیمت گذاری کابل جوش تاثیر می گذارد ، مواردی شامل مشخصات و جنس این سیم هاست , همانند سایر سیم ها ، جنس آلیاژ سیم اولین عامل تعیین کننده در قیمت آن است.
قیمت کابل جوش مس اصولا گرانتر از کابل جوش آلومینیوم است زیرا مقاومت کم سیم جوش مسی باعث می شود تا بازدهی بیشتری نسبت به سیم جوش آلومینیومی داشته باشد.
در پایان
کابل‌های جوشکاری یکی از انواع کابل‌های الکتریکی هستند. این کابل‌های قابل حمل، از یک هادی آب‌دیده و بادوام تشکیل شده‌اند که اغلب از جنس مس است.
این کابل‌ها در اندازه‌های گوناگونی تولید می‌شوند و می‌توان آن‌ها را از سایز 6 AWG تا 500 MCM در بازار پیدا کرد. معمولا رشته‌های رسانای کابل جوش به‌خوبی در هم تنیده شده‌اند تا انعطاف‌پذیری آن را افزایش دهند؛ به همین خاطر است که کابل جوش به عنوان انعطاف‌پذیرترین کابل دنیا شناخته می‌شود.
تطبیق‌پذیری و مقاومت بالا از دیگر خصایص کابل‌های جوش است که آن‌ها را در برابر گریس، آب، روغن، بریدگی، اشک جوش و سایر آسیب‌های احتمالی مصون می‌کند.
