تاب برداشتن ورق بعد از برش؛ اشتباه پنهانی که هزینه تولید را چند برابر میکند
تاب برداشتن ورق، تاب برداشتن ورق بعد از برش، اعوجاج ورق، تنش پسماند فلز و خم شدن ورق فلزی از رایجترین مشکلاتی هستند که کیفیت قطعه نهایی را تحت تاثیر قرار میدهند. صفر کردن تاب برداشتن ورق تنها با یک عامل امکانپذیر نیست؛ بلکه نتیجه ترکیب انتخاب متریال مناسب، شناخت تنش داخلی ورق، تنظیم دقیق پارامترهای دستگاه، انتخاب روش صحیح برش، طراحی هوشمند مسیر حرکت ابزار و کنترل حرارت است. هرچه این عوامل هماهنگتر باشند، قطعه نهایی صافتر، دقیقتر و بدون اعوجاج خواهد بود.

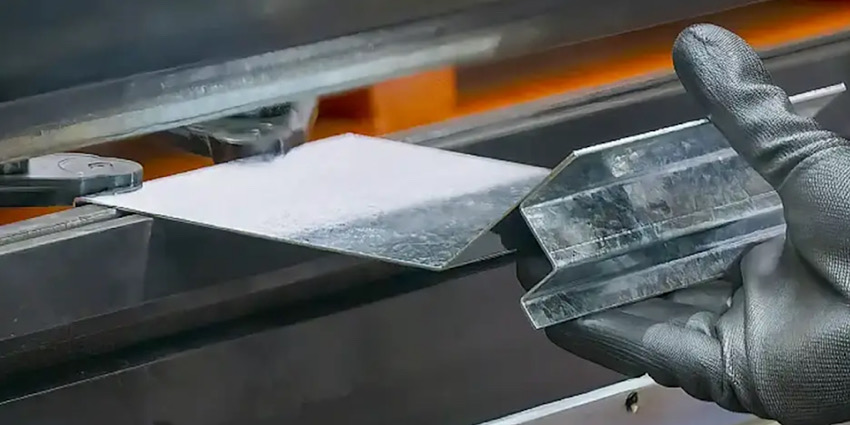

چرا تاب برداشتن ورق بعد از برش اتفاق میافتد؟
دلیل اصلی تاب برداشتن ورق آزاد شدن تنشهای داخلی موجود در ورق و ایجاد اختلاف دمای موضعی هنگام برش است. هرچه این دو عامل شدیدتر باشند، احتمال تغییر شکل نیز بیشتر خواهد بود.
بسیاری تصور میکنند مشکل تنها از دستگاه برش است؛ اما واقعیت چیز دیگری است. در اغلب پروژههای صنعتی، حتی پیشرفتهترین تجهیزات نیز نمیتوانند ورقی را که از ابتدا دارای تنش پسماند بالایی است، کاملاً بدون اعوجاج برش دهند. به همین دلیل، فهم منشا این تنشها اهمیت زیادی دارد.
در فرآیند تولید فولاد، نورد گرم، نورد سرد، عملیات حرارتی و حتی حملونقل، مقادیر مختلفی از تنش داخلی ورق در ساختار فلز باقی میماند. این تنشها تا زمانی که ورق یکپارچه است، در تعادل قرار دارند؛ اما به محض ایجاد برش، این تعادل از بین میرود و بخشی از انرژی ذخیرهشده آزاد میشود. نتیجه این اتفاق، خم شدن یا پیچش قطعه است.
عامل دوم، حرارت برش است. در روشهایی مانند برش لیزری یا برش پلاسما، انرژی حرارتی زیادی در یک ناحیه کوچک متمرکز میشود. اختلاف دما میان قسمت برشخورده و بخشهای سردتر باعث ایجاد تنش حرارتی و در نهایت تغییر شکل میشود. هرچه ضخامت کمتر باشد، اثر این اختلاف دما بیشتر دیده میشود.
- جنس آلیاژ
- سرعت برش
- توان دستگاه
- طراحی قطعه
- ضخامت ورق
- نحوه مهار ورق
- کیفیت مواد اولیه
- ترتیب اجرای برش
- فاصله قطعات روی شیت
پژوهشهای منتشرشده در حوزه مهندسی ساخت نشان دادهاند که با کاهش تمرکز حرارتی و مدیریت صحیح مسیر برش، میزان اعوجاج ورقمیتواند به شکل قابلتوجهی کاهش یابد. به همین دلیل، امروزه کارخانههای بزرگ تنها به کیفیت دستگاه اکتفا نمیکنند و برنامه برش را نیز بهصورت مهندسیشده طراحی میکنند. برای خرید دستگاه برش لیزر F-3015-3000 w کلیک کنید.

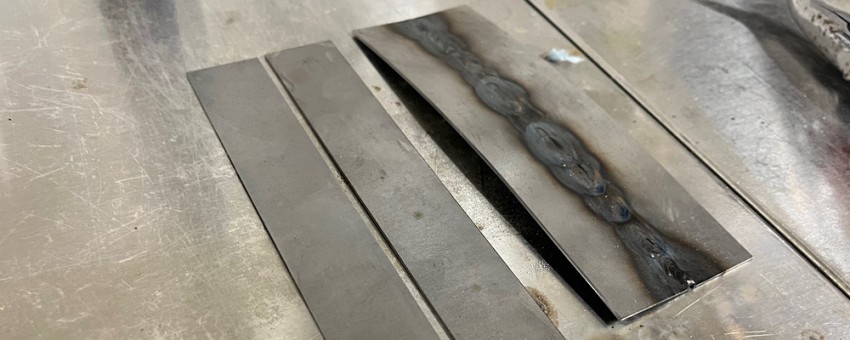

چگونه تاب برداشتن ورق بعد از برش را صفر کنیم؟
رسیدن به نزدیکترین حالت ممکن به صفر، با حذف همزمان منابع ایجاد تنش، کنترل حرارت و اجرای برنامه برش استاندارد امکانپذیر است؛ نه با تغییر یک پارامتر.
در صنعت، هیچ اپراتور حرفهای تنها روی یک تنظیم تمرکز نمیکند. نتیجه مطلوب زمانی حاصل میشود که همه اجزای فرآیند بهدرستی کنار هم قرار بگیرند. تجربه خطوط تولید نشان میدهد رعایت چند اصل ساده اما تخصصی، تاثیر بسیار بیشتری از افزایش توان دستگاه دارد.
- تنظیم صحیح توان لیزر
- تقسیم حرارت در سطح شیت
- استفاده از فیکسچر مناسب
- استفاده از گاز کمکی مناسب
- کنترل کیفیت ورودی مواد اولیه
- اجرای صحیح ترتیب برش قطعات
- جلوگیری از تمرکز برش در یک نقطه
- رعایت فاصله استاندارد میان قطعات
- انتخاب سرعت برش متناسب با ضخامت
- انتخاب ورق با کیفیت و تنش داخلی پایین
در بسیاری از پروژهها، تنها با اصلاح ترتیب برش، میزان تاب برداشتن ورق تا چندین برابر کاهش پیدا میکند. علت این موضوع آن است که تجمع گرما در یک بخش از شیت رخ نمیدهد و تنشها بهصورت یکنواخت آزاد میشوند.
همچنین انتخاب روش مناسب اهمیت زیادی دارد. برای قطعات بسیار حساس، واترجت به دلیل نبود منطقه متأثر از حرارت (HAZ)، اغلب کمترین احتمال ایجاد اعوجاج را دارد. در مقابل، اگر از برش لیزری استفاده میشود، تنظیم دقیق توان، فوکوس و سرعت نقش تعیینکنندهای در کاهش تغییر شکل خواهد داشت.
یکی دیگر از نکات کمتر مطرحشده، چیدمان قطعات روی ورق است. زمانی که همه قطعات بزرگ در یک سمت قرار میگیرند، تعادل تنش به هم میخورد و احتمال تاب برداشتن ورق افزایش مییابد. نرمافزارهای Nesting حرفهای با توزیع مناسب قطعات، این ریسک را کاهش میدهند.
این مقاله را از دست ندهید: همه چیز درباره برش ورق با گیوتین
برش لیزری بیشتر باعث تاب برداشتن ورق میشود یا واترجت؟
اگر تنها معیار، کاهش تاب برداشتن ورق باشد، واترجت اغلب بهترین عملکرد را دارد؛ زیرا تقریبا هیچ ناحیه متأثر از حرارت (HAZ) ایجاد نمیکند. با این حال، در بسیاری از پروژههای صنعتی نیز میتوان با تنظیم صحیح پارامترهای برش لیزری، اعوجاج را به حداقل رساند و به کیفیتی نزدیک به واترجت دست یافت.
در برش لیزری ورق، انرژی در نقطهای بسیار کوچک متمرکز میشود. این ویژگی باعث دستیابی به دقت بالا، لبهای تمیز و سرعت مناسب میشود، اما اگر تنظیمات دستگاه با ضخامت و جنس ورق هماهنگ نباشد، اختلاف دمای موضعی افزایش یافته و تنش حرارتی شکل میگیرد. همین تنش، زمینه ایجاد اعوجاج ورق را فراهم میکند.
در مقابل، واترجت از فشار بسیار بالای آب همراه با مواد ساینده استفاده میکند و گرمای مؤثری به قطعه منتقل نمیشود. به همین دلیل، احتمال ایجاد خم شدن ورق فلزی در این روش بسیار کمتر است. البته باید در نظر داشت که هزینه بهرهبرداری، سرعت تولید و نوع قطعه نیز در انتخاب روش مناسب نقش مهمی دارند.
از سوی دیگر، برش پلاسما به دلیل تولید گرمای بیشتر، در صورت تنظیم نادرست پارامترها، احتمال افزایش تاب برداشتن ورق بعد از برشرا نسبت به لیزر بیشتر میکند؛ هرچند تجهیزات مدرن پلاسما با کنترل هوشمند جریان و سرعت، این اختلاف را تا حد زیادی کاهش دادهاند. در خطوط تولید حرفهای، انتخاب روش برش تنها بر اساس کاهش اعوجاج انجام نمیشود. عواملی مانند:
- نوع آلیاژ
- تیراژ تولید
- کیفیت لبه
- دقت ابعادی
- سرعت تولید
- هزینه تمامشده
- ضخامت قطعه
همگی در تصمیم نهایی اثرگذار هستند. به همین دلیل، کارخانههای پیشرفته ابتدا ویژگیهای پروژه را بررسی میکنند و سپس مناسبترین فناوری را انتخاب میکنند، نه اینکه برای همه محصولات از یک روش ثابت استفاده کنند. برای خرید قیچی الکترومکانیک 2002 کلیک کنید.
مهمترین اشتباهات موثر در اعوجاج ورق بعد از برش
بیشتر موارد تاب برداشتن ورق نتیجه چند اشتباه کوچک اما همزمان است؛ نه یک خطای بزرگ. حذف همین اشتباهات ساده، در بسیاری از پروژهها کیفیت نهایی را به شکل محسوسی افزایش میدهد.
بررسی صدها پروژه صنعتی نشان میدهد که بخش قابل توجهی از اعوجاج، به دلیل رعایت نکردن اصول اولیه برنامهریزی فرآیند است. بسیاری از این خطاها بارها تکرار میشوند، در حالی که اصلاح آنها هزینه زیادی ندارد.
- فاصله کم بین قطعات
- سرعت نامتناسب دستگاه
- استفاده از ورق بیکیفیت
- شروع برش از نقاط اشتباه
- استفاده از توان بیش از نیاز
- حذف مرحله کنترل اولیه متریال
- انتخاب نادرست پارامترهای برش
- مهار نامناسب ورق روی میز دستگاه
- بیتوجهی به ترتیب آزاد شدن قطعات
- چیدمان غیراصولی قطعات روی شیت
یکی دیگر از اشتباهات رایج، تمرکز بیش از حد بر افزایش سرعت تولید است. زمانی که هدف تنها کاهش زمان ساخت باشد، معمولاً تنظیمات دستگاه به سمت توان بالاتر و سرعت بیشتر تغییر میکند. این تصمیم اگرچه زمان تولید را کاهش میدهد، اما ممکن است هزینه صافکاری، دوبارهکاری و ضایعات را چند برابر افزایش دهد.
کارخانههایی که نرخ ضایعات پایینی دارند، اغلب پیش از شروع تولید انبوه، یک یا چند نمونه آزمایشی تولید میکنند و پس از بررسی میزان اعوجاج ورق، تنظیمات نهایی را روی کل سفارش اعمال میکنند. همین مرحله ساده، از بروز بسیاری از مشکلات بعدی جلوگیری میکند.

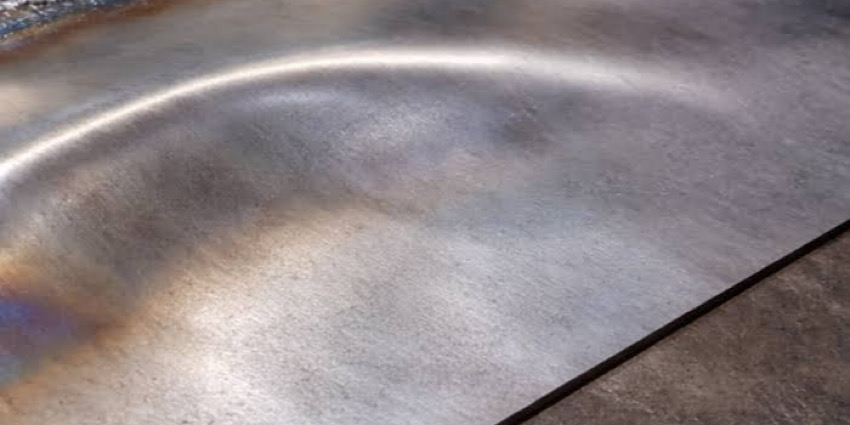

ضخامت ورق و تنش پسماند فلز در جلوگیری از تاب برداشتن ورق
در بسیاری از کارخانهها، تمرکز اصلی روی دستگاه است؛ در حالی که تجربه صنعتی نشان میدهد کیفیت مواد اولیه، گاهی تأثیری بیشتر از نوع دستگاه دارد. ورقی که در فرآیند تولید آن تنشهای داخلی بهخوبی کنترل نشده باشد، هنگام برش رفتار غیرقابل پیشبینی خواهد داشت.
تنش پسماند در اثر نورد، سرد شدن غیریکنواخت، عملیات حرارتی یا حتی انبارداری نامناسب ایجاد میشود. این تنشها تا زمانی که ورق یکپارچه باقی مانده است، قابل مشاهده نیستند؛ اما به محض ایجاد برش، تعادل داخلی از بین میرود و قطعه شروع به تغییر شکل میکند.
عامل مهم دیگر، ضخامت است. در ورقهای بسیار نازک، تغییرات دمایی کوچک نیز میتواند باعث ایجاد اعوجاج شود. در مقابل، ورقهای ضخیمتر مقاومت بیشتری در برابر تغییر شکل دارند؛ البته این موضوع به معنی مصون بودن آنها نیست، زیرا در صورت افزایش بیش از حد انرژی ورودی، حتی ورقهای ضخیم نیز دچار تاب برداشتن ورق خواهند شد.
برای کاهش این مشکل، متخصصان توصیه میکنند:
- کنترل کیفیت قبل از برش
- بررسی سوابق تولید متریال
- استفاده از ورق همدما با محیط
- جلوگیری از انبارداری نامناسب
- خرید ورق از تولیدکنندگان معتبر
- انتخاب ضخامت متناسب با کاربرد
- استفاده از ورقهای تنشزداییشده در پروژههای حساس
یکی از نکاتی که کمتر به آن توجه میشود، دمای محیط کارگاه است. اختلاف زیاد دمای محیط با دمای ورق، بهویژه در پروژههای دقیق، میتواند روی رفتار فلز تاثیر بگذارد و نتایج اندازهگیری را تغییر دهد. به همین دلیل، بسیاری از واحدهای صنعتی قبل از برش، اجازه میدهند ورق برای مدتی در محیط کارگاه باقی بماند تا به تعادل دمایی برسد. برای خرید خم کن هیدرولیک Panbrake 4003 کلیک کنید.
سخن پایانی
در نهایت، تاب برداشتن ورق یکی از چالشهایی است که تقریبا تمام واحدهای برش فلزات با آن روبهرو میشوند، اما تفاوت میان یک کارگاه معمولی و یک مجموعه حرفهای در نحوه مدیریت این چالش است. هرچه فهم دقیقتری از تنش داخلی ورق، تنش پسماند فلز، اعوجاج ورق، رفتار حرارتی آلیاژها و تنظیمات دستگاه وجود داشته باشد، احتمال ایجاد تغییر شکل به حداقل میرسد.
سوالات متداول
آیا میتوان تاب برداشتن ورق را به صفر رساند؟
در شرایط واقعی صنعت، رسیدن به صفر مطلق همیشه امکانپذیر نیست؛ اما با انتخاب متریال استاندارد، کنترل تنش داخلی ورق، تنظیم صحیح پارامترهای دستگاه، طراحی اصولی مسیر برش و انتخاب فناوری مناسب، میتوان میزان تاب برداشتن ورق را تا حدی کاهش داد که از نظر فنی قابل چشمپوشی باشد و نیازی به صافکاری یا دوبارهکاری وجود نداشته باشد.
چرا بعضی ورقها حتی با دستگاههای پیشرفته هم تاب برمیدارند؟
علت اصلی اغلب خود ورق است، نه دستگاه. اگر متریال دارای تنش پسماند فلز باشد یا فرآیند نورد و تولید آن بهدرستی انجام نشده باشد، پس از آزاد شدن تنشها در هنگام برش، قطعه دچار اعوجاج ورق میشود.
بهترین روش برش برای کاهش تاب برداشتن ورق کدام است؟
اگر تنها معیار، کاهش اعوجاج باشد، واترجت به دلیل نبود گرمای مؤثر بهترین گزینه محسوب میشود. با این حال، برش لیزری ورق نیز در صورت تنظیم صحیح توان، سرعت، فوکوس و گاز کمکی میتواند قطعاتی با کیفیت بسیار بالا و حداقل تغییر شکل تولید کند.
آیا افزایش ضخامت ورق باعث کاهش اعوجاج میشود؟
در بسیاری از موارد، ورقهای ضخیم مقاومت بیشتری در برابر تغییر شکل دارند؛ اما این موضوع یک قانون همیشگی نیست. اگر انرژی ورودی دستگاه بیش از حد باشد یا مسیر برش بهدرستی طراحی نشده باشد، حتی ضخیمترین ورقها نیز ممکن است دچار تاب برداشتن ورق بعد از برش شوند.
مهمترین اقدام برای جلوگیری از تاب برداشتن ورق چیست؟
هیچ راهکار واحدی وجود ندارد. بهترین نتیجه زمانی حاصل میشود که کیفیت متریال، برنامه برش، ترتیب آزاد شدن قطعات، کنترل حرارت، مهار صحیح شیت و تنظیم دقیق دستگاه بهصورت همزمان مدیریت شوند.
