کلمپ متر مولتی متر کلمپی
در این مقاله از مجله دیانی ماشین، هر آنچه درباره ساختار، انواع و نحوه عملکرد مولتی متر کلمپی باید بدانید را خواهیم گفت. کاربردهای دقیق جریانسنج انبری، پارامترهای اندازهگیری و نکاتی برای خرید. کلمپ متر (Clamp Meter) چیست؟ آیا تا به حال به این فکر کردهاید که تکنسینها چگونه میتوانند بدون قطع کردن مدار، جریان الکتریکی بالا را اندازهگیری کنند؟ این دقیقا همان کاری است که کلمپ متر انجام میدهد.
در دنیای تجهیزات الکترونیکی و ابزارهای اندازهگیری، کلمپ متر یک دستگاه ضروری و پرکاربرد محسوب میشود. این ابزار دقیق، ترکیبی درست از یک مولتیمتر دیجیتال و یک جریانسنج انبری است. در حقیقت، کلمپ متر مشکل بزرگ اندازهگیری جریانهای زیاد را برای همیشه حل کرده است. در این مقاله از مجله دیانی ماشین، ما نه تنها به ساختار و عملکرد کلمپ متر میپردازیم، بلکه تفاوتهای کلیدی آن با مولتیمترهای سنتی را نیز بررسی خواهیم نمود.

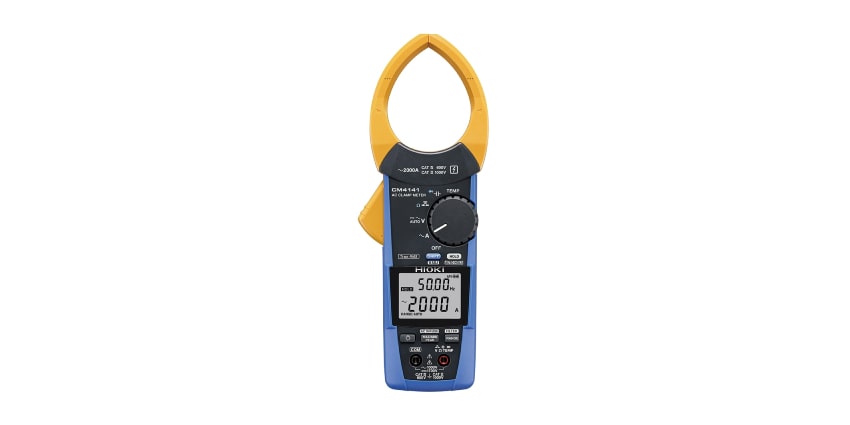

کلمپ متر چیست و چگونه کار میکند؟
کلمپمتر یا مولتیمتر کلمپی چیست؟ کلمپ متر که به آن آمپرمتر انبری یا مولتی متر کلمپی نیز میگویند، ابزاری برای اندازهگیری پارامترهای الکتریکی به شمار میرود. تفاوت اصلی آن در فکهای انبرمانندی است که قابلیت باز و بسته شدن دارند. این فکها دور سیم حامل جریان قرار میگیرند. این ابزار برای اندازهگیری جریان (آمپر) طراحی شده است. ویژگی منحصر به فرد آن، اندازهگیری غیرمخرب است. بدان معنا که نیاز به قطع مدار و سری کردن دستگاه نیست.
اصل اندازهگیری جریان در کلمپ متر
عملکرد کلمپ متر بر اساس یک اصل علمی ساده اما مهم بنا شده است:
- القای مغناطیسی: هر سیمی که از آن جریان الکتریکی عبور کند، یک میدان مغناطیسی در اطراف خود ایجاد مینماید.
- هسته فریت: فکهای انبری کلمپ متر در حقیقت یک هسته فریت (Iron Core) هستند.
- ترانسفورماتور: این هسته مغناطیسی را متمرکز میکند.
- سیمپیچ داخلی: سیمپیچهای داخل کلمپ، تغییرات میدان مغناطیسی را به یک سیگنال ولتاژ کوچک تبدیل میکنند.
- مقیاسبندی: دستگاه، این سیگنال ولتاژ کوچک را به جریان الکتریکی واقعی کالیبره و نمایش میدهد.
این فرآیند به سرعت و دقت بالا انجام میگیرد. این مکانیسم به متخصص اجازه میدهد تا با ایمنی کامل، جریانهای بالا را ثبت نماید.
پارامتر |
واحد اندازهگیری |
نکته کلیدی |
جریان (AC/DC) |
آمپر (A) |
اندازهگیری غیرتماسی و غیرمخرب |
ولتاژ (AC/DC) |
ولت (V) |
اندازهگیری توسط پرابهای اتصال |
مقاومت (Resistance) |
اهم (Ω) |
تست پیوستگی و تشخیص خطا |
ظرفیت خازنی (Capacitance) |
فاراد (F) |
تست سلامتی خازنها در مدار |
فرکانس (Frequency) |
هرتز (Hz) |
مورد نیاز در سیستمهای کنترلی |
کاربردهای کلمپ متر در صنایع مختلف
کلمپ متر تنها یک ابزار اندازهگیری نیست. در واقع یک ابزار عیبیابی و نظارت قدرتمند است. استفادههای آن فراتر از یک برقکار ساده است.
- خودروسازی: تست جریان استارت، مصرف باتری و عیبیابی دینام.
- سیستمهای HVAC (تهویه مطبوع): عیبیابی کمپرسورها، موتورها و فنها.
- سیستمهای خورشیدی (سولار): اندازهگیری جریان خروجی پنلها و عملکرد اینورتر.
- برق ساختمان و تاسیسات: اندازهگیری بار مصرفی مدارها. تشخیص اضافه بار در فیوزها و سیمکشی.
- تعمیر و نگهداری صنعتی: نظارت بر موتورهای سهفاز و پمپهای بزرگ. بررسی عدم تعادل بار (Load Imbalance).
کارایی این دستگاه در شرایطی که امکان قطع مدار وجود ندارد، بسیار برجسته است.
انواع کلمپ متر و نحوه انتخاب صحیح
همانطور که تکنولوژی پیشرفت نموده، تنوع در این ابزار نیز افزایش یافته است. در اینجا مهمترین دستهبندیها آورده شده است:
کلمپ متر AC (فقط جریان متناوب)
- سادهترین و ارزانترین نوع
- فقط قابلیت اندازهگیری جریان متناوب (AC) را دارد.
- برای کارهای عمومی و نگهداریهای پایه مناسب است.
کلمپ متر AC/DC (جریان متناوب و مستقیم)
- پیشرفتهتر و کاربردیتر
- توانایی اندازهگیری جریان مستقیم (DC) را نیز دارد.
- از سنسورهای اثر هال (Hall Effect) برای سنجش DC استفاده میکند. در صنایع خودروسازی و الکترونیک کاربرد فراوان دارد.
کلمپ متر True-RMS
- ضروری برای مدارهای دارای اعوجاج
- مقادیر RMS واقعی را محاسبه میکند.
- دقت بسیار بالاتری در مدارهای دارای درایوهای سرعت متغیر (VFD) ارائه میدهد.
در زمان خرید، حتما دقت نمایید که آیا مدل مورد نظر شما از تکنولوژی True-RMS پشتیبانی میکند یا خیر. این قابلیت، سطح حرفهای بودن ابزار شما را تعیین مینماید.

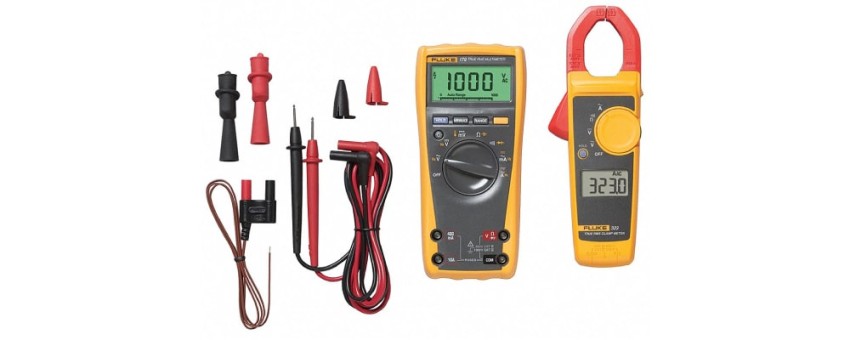

تفاوت کلمپ متر با مولتی متر کلمپی
این دو ابزار غالبا با یکدیگر اشتباه گرفته میشوند، اما تفاوتهای عملیاتی و طراحی بسیار مهمی دارند. دانستن این تمایزات، کلید استفاده درست از هر کدام است.
ویژگی |
کلمپ متر (Clamp Meter) |
مولتیمتر |
وظیفه اصلی |
اندازهگیری جریان بالا (آمپر) |
اندازهگیری ولتاژ و مقاومت |
روش اندازهگیری جریان |
غیرتماسی (Non-Contact)، از طریق القای مغناطیسی |
تماسی (In-Line)، با قرار دادن سری در مدار |
رزولوشن جریان |
معمولاً رزولوشن پایین (مثلا 0.1 آمپر) |
معمولا رزولوشن بالا (مثلا 1 میلی آمپر) |
ایمنی |
ایمنی بسیار بالا در برابر جریانهای زیاد |
نیاز به قطع مدار و پتانسیل خطر در جریان بالا |
اندازه فیزیکی |
معمولا بزرگتر به دلیل وجود فکها |
کوچکتر و قابل حملتر |
مولتی متر کلمپی چیست؟
اصطلاح مولتی متر کلمپی (Multimeter Clamp-On) برای مدلهایی به کار میرود که عملکرد اصلی یک مولتیمتر (مثل ولتاژ، مقاومت، دیود و خازن) را با قابلیت اندازهگیری جریان (کلمپ) ترکیب میکنند.
- هدف طراحی: یک دستگاه همهکاره برای متخصصان.
- مزیت: حذف نیاز به حمل دو ابزار مجزا.
- نقطه ضعف: در مدلهای ارزانتر، دقت در اندازهگیری پارامترهای مولتیمتری (مثل ولتاژ) ممکن است کمتر از یک مولتیمتر تخصصی باشد.
نکات حیاتی برای خرید و استفاده از کلمپ متر
انتخاب درست یک کلمپ متر نیازمند توجه به چند معیار فنی و ایمنی خواهد بود:
معیارهای انتخاب به صورت زیر خواهد بود:
- محدوده جریان: مطمئن شوید که دستگاه قابلیت اندازهگیری حداکثر جریانی که با آن سر و کار دارید را دارا باشد (مثلا 1000 آمپر).
- AC یا AC/DC: اگر با باتریها، سیستمهای خورشیدی یا الکترونیک خودرو کار میکنید، حتماً مدل AC/DC انتخاب کنید.
دسته بندی ایمنی:
- CAT IV: برای اندازهگیری در ورودی اصلی ساختمان و تجهیزات صنعتی.
- CAT III: برای تابلو برق، موتورهای بزرگ و سیستمهای توزیع.
این رتبهبندی حاکی از آن است میزان حفاظت دستگاه در برابر ولتاژهای گذرا (Transients) است.
سؤالات متداول درباره کلمپ متر
- کلمپ متر در چه مواردی بهتر از مولتیمتر عمل میکند؟
کلمپ متر در اندازهگیری جریانهای بالا (بالاتر از 10 آمپر) و در زمانهایی که نمیتوان مدار را قطع نمود، عملکردی بینظیر و ایمنتر دارد.
- چرا هنگام اندازهگیری جریان AC، دستگاه را روی DC تنظیم کنیم؟
این کار اشتباه است. هر نوع جریان باید با تنظیمات مربوط به خود اندازهگیری شود. جریان AC با حالت AC و جریان DC با سنسور اثر هال (DC).
- آیا کلمپ متر نیاز به کالیبراسیون دارد؟
بله، مانند هر ابزار اندازهگیری دقیق، برای حفظ صحت و دقت، کلمپ متر نیز باید به صورت دورهای کالیبره شود.
- منظور از Zeroing در کلمپ متر چیست؟
قابلیت Zeroing (صفر کردن) برای حذف اثرات مغناطیسی باقیمانده (Residual Magnetism) در فکهای هسته و اطمینان از خوانش دقیق جریان DC ضروری است.
سخن پایانی
در نهایت، کلمپ متر یک انقلاب در زمینه اندازهگیری جریانهای الکتریکی ایجاد کرد. با خواندن این مقاله، شما یک دید کامل نسبت به این ابزار حیاتی پیدا کردید. کلمپ متر کار شما را در عیبیابی و نگهداری، سریعتر، ایمنتر و دقیقتر میکند.
