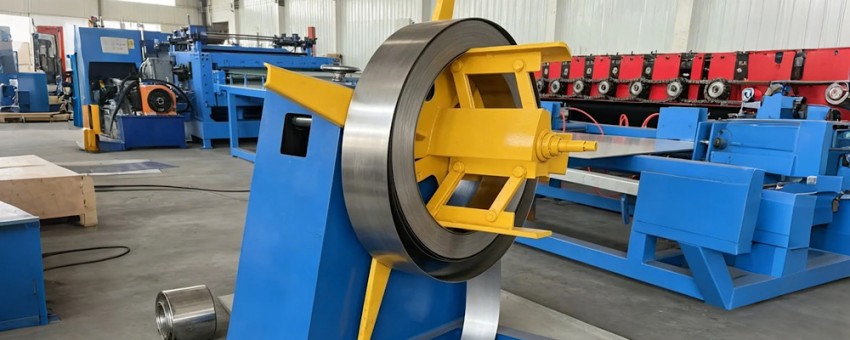

رول باز کن ورق استیل چیست؟ انواع و کاربرد دیکویلر
رول باز کن ورق استیل، دیکویلر ورق استیل یا Uncoiler دستگاهی است که برای باز کردن کنترلشده کویل استیل و انتقال یکنواخت آن به خطوط تولید استفاده میشود. این دستگاه وظیفه دارد بدون ایجاد موج، تاب، چینخوردگی یا آسیب به سطح استیل، ورق را با سرعت و کشش مناسب وارد تجهیزات بعدی مانند خط رول فرمینگ، خط برش یا دستگاه صافکن ورق کند.
انتخاب صحیح رول باز کن ورق استیل علاوه بر افزایش سرعت تولید، منجر به کاهش ضایعات، حفظ کیفیت سطح استیل، افزایش عمر تجهیزات و بهبود دقت محصول نهایی میشود. به همین دلیل تقریبا هیچ خط تولید مدرن فرآوری ورق بدون استفاده از این تجهیز فعالیت نمیکند.
چرا رول باز کن ورق استیل یکی از مهمترین تجهیزات خطوط تولید است؟
این دستگاه اولین مرحله کنترل کیفیت در فرآیند تولید محسوب میشود و نحوه باز شدن کویل، کیفیت تمام مراحل بعدی را تعیین میکند. اگر تنها یک قطعه از تجهیزات یک کارخانه را مسئول کیفیت کل خط بدانیم، بدون شک آن قطعه رول باز کن ورق استیل است. بسیاری تصور میکنند وظیفه این دستگاه فقط باز کردن رول است، اما واقعیت بسیار فراتر از این موضوع است.
زمانی که یک کویل استیل با وزن چند صد کیلوگرم یا حتی چند تن وارد کارخانه میشود، اگر بدون کنترل باز شود، مشکلاتی مانند پیچش ورق، ایجاد موج، شکستگی لبهها، تغییر ضخامت ظاهری و حتی آسیب دیدن تجهیزات بعدی ایجاد خواهد شد.
در اینجا رول باز کن ورق استیل با کنترل میزان کشش، سرعت آزاد شدن ورق و همراستا نگه داشتن مسیر حرکت، کیفیت کل فرآیند را تضمین میکند. از دیدگاه مهندسی، این دستگاه چند وظیفه مهم را همزمان انجام میدهد:
- افزایش سرعت تولید
- کنترل دقیق کشش ورق
- افزایش دقت رول فرمینگ
- کاهش میزان ضایعات تولید
- کاهش توقف خطوط صنعتی
- تغذیه یکنواخت تجهیزات بعدی
- حفظ کیفیت ابعادی محصولات نهایی
- جلوگیری از آسیب به سطح استنلس استیل
در صنایع مدرن، کوچکترین نوسان در کشش ورق میتواند کیفیت خمکاری، پانچ، برش یا فرمدهی را کاهش دهد. به همین دلیل کارخانههای پیشرفته از دیکویلر هیدرولیک یا سیستمهای کنترل هوشمند تغذیه ورق استفاده میکنند تا تمام مراحل تولید تحت کنترل کامل باشد.

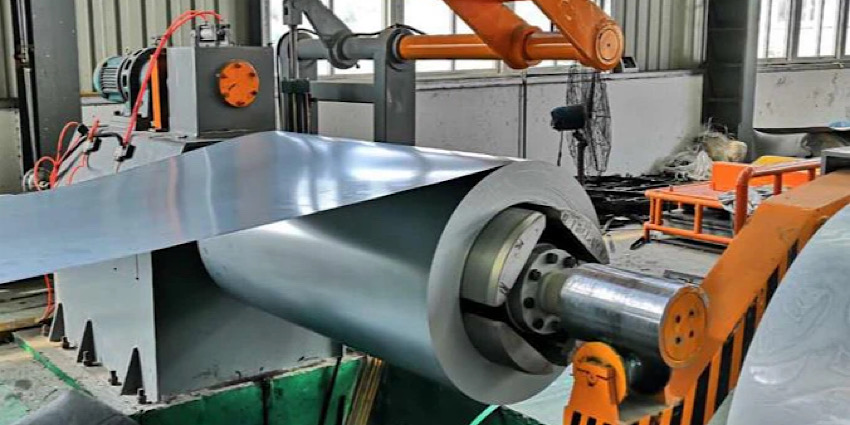

دستگاه رول باز کن ورق استیل چگونه کار میکند؟
این دستگاه با قرار دادن کویل روی محور مرکزی، کنترل نیروی باز شدن رول و تنظیم سرعت تغذیه، ورق را به صورت یکنواخت وارد خط تولید مینماید. عملکرد رول باز کن ورق استیل از نظر ظاهری ساده به نظر میرسد، اما در واقع مجموعهای از مکانیزمهای مکانیکی، هیدرولیکی و کنترلی بهصورت هماهنگ با یکدیگر کار میکنند.
ابتدا کویل استیل توسط جرثقیل سقفی یا لیفتراک روی محور اصلی دستگاه قرار میگیرد. سپس بازوهای نگهدارنده یا Mandrel با اعمال نیرو، قطر داخلی رول را گرفته و آن را در جای خود ثابت میکنند.
در مرحله بعد، سیستم کنترل دستگاه میزان آزاد شدن رول را مدیریت میکند تا ورق نه بیش از حد کشیده شود و نه دچار شلشدگی شود. سپس ورق وارد بخشهای بعدی مانند موارد زیر میشود:
- دستگاه صافکن ورق
- خط اسلیتر
- خط برش طولی
- خط برش عرضی
- خط رول فرمینگ
- پرس پانچ
- دستگاه خمکن
- ماشینآلات تولید پروفیل
در مدلهای پیشرفته، کنترل سرعت دیکویلر با اینورتر و PLC انجام میشود. این فناوری موجب میشود سرعت باز شدن رول کاملاً با سرعت تجهیزات بعدی هماهنگ باشد.
یکی از مهمترین ویژگیهای دستگاههای مدرن، سیستم کنترل کشش هوشمند است. این فناوری از ایجاد تنش اضافی روی ورق استنلس استیل جلوگیری کرده و کیفیت سطح نهایی را حفظ میکند؛ موضوعی که در تولید محصولات حساس مانند تجهیزات صنایع غذایی، دارویی و دکوراتیو اهمیت بسیار زیادی دارد.
در خطوط تولید اتوماتیک، رول باز کن ورق استیل بهصورت پیوسته با سایر ماشینآلات ارتباط برقرار میکند و در صورت کاهش یا افزایش سرعت خط، میزان تغذیه ورق را بهصورت لحظهای تنظیم میکند. این هماهنگی نقش مهمی در افزایش بهرهوری، کاهش توقفهای ناخواسته و حفظ کیفیت محصول نهایی دارد.

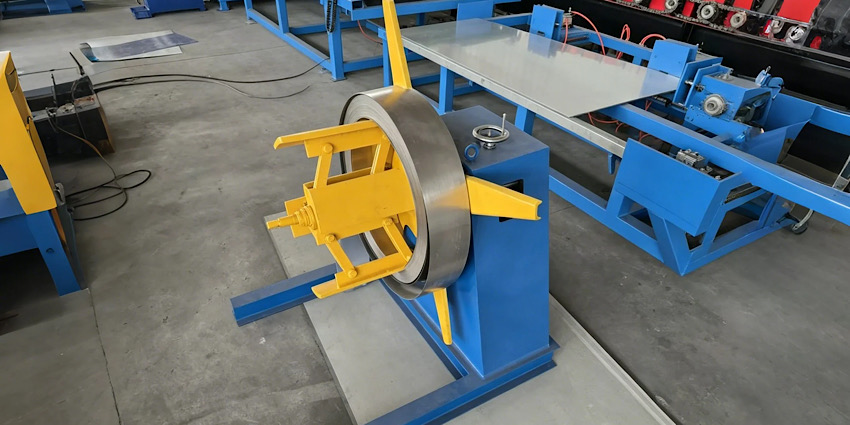

انواع رول باز کن ورق
رول باز کن ورق استیل در مدلهای دستی، مکانیکی، هیدرولیکی، موتوردار و کاملا اتوماتیک تولید میشود. انتخاب بهترین مدل به وزن کویل استیل، سرعت تولید، ضخامت ورق، میزان اتوماسیون خط و نوع محصول نهایی بستگی دارد.
اگرچه همه مدلهای رول باز کن ورق استیل یک وظیفه اصلی دارند؛ یعنی باز کردن یکنواخت کویل استیل، اما تفاوت در طراحی، سیستم انتقال نیرو و روش کنترل باعث شده هر مدل برای کاربرد خاصی مناسب باشد. برای خرید قیچی هیدرولیک 6003 کلیک کنید.
در کارگاههای کوچک که حجم تولید محدود است، اغلب از دیکویلر مکانیکی استفاده میشود. این مدل ساختار سادهتری دارد، هزینه اولیه کمتری نیاز دارد و نگهداری آن نیز آسانتر است. البته زمانی که وزن کویل افزایش پیدا میکند یا سرعت تولید بالا میرود، این مدل دیگر پاسخگوی نیاز خط تولید نخواهد بود.
در کارخانههای صنعتی، دیکویلر هیدرولیک انتخاب رایجتری است. این دستگاه با استفاده از جکهای هیدرولیکی، بازوهای نگهدارنده را با دقت بسیار بالا تنظیم میکند و امکان تحمل کویلهای چند تنی را فراهم میسازد. همچنین کنترل کشش ورق در این مدل دقیقتر انجام میشود و احتمال آسیب به سطح ورق استنلس استیل به حداقل میرسد.
نسل جدید این تجهیزات، رول باز کن ورق استیل اتوماتیک است که به PLC، اینورتر و سنسورهای هوشمند مجهز شده است. این سیستم میتواند سرعت باز شدن رول را بهصورت لحظهای با خط رول فرمینگ، خط اسلیتر یا خط برش طولی هماهنگ کند. نتیجه این هماهنگی، کاهش ضایعات، افزایش سرعت تولید و کیفیت یکنواخت محصول نهایی است.
کاربردهای رول باز کن ورق استیل در صنایع مختلف
تقریبا هر صنعتی که با کویل استیل سروکار دارد، برای افزایش دقت و سرعت تولید به رول باز کن ورق استیل نیاز خواهد داشت. شاید در نگاه اول تصور شود این دستگاه فقط در کارخانههای تولید ورق استفاده میشود، اما دامنه کاربرد آن بسیار گستردهتر است.
امروزه از رول باز کن ورق استیل در خطوط تولید محصولات متنوعی استفاده میشود که هرکدام به تغذیه یکنواخت ورق نیاز دارند. از مهمترین صنایع مصرفکننده میتوان به موارد زیر اشاره کرد:
- تولید پروفیل
- صنایع غذایی
- صنایع ساختمان
- تجهیزات دارویی
- صنایع آسانسور
- تجهیزات پزشکی
- تولید پنلهای فلزی
- تولید کابینت استیل
- صنایع خودروسازی
- ساخت مخازن استیل
- ساخت کانالهای تهویه
- خطوط برش و اسلیتینگ
- تجهیزات آشپزخانه صنعتی
- کارخانههای تولید لوازم خانگی
در این صنایع، کوچکترین تغییر در نحوه تغذیه ورق میتواند کیفیت محصول نهایی را تحت تاثیر قرار دهد. به همین دلیل، رول باز کن ورق استیل نهتنها یک تجهیز جانبی، بلکه بخشی مهم از فرآیند تولید محسوب میشود.
این مقاله را از دست ندهید: همه چیز درباره رولبرینگ و انواع آن
نکات در مهم نگهداری رول باز کن
بازرسی دورهای، روانکاری اصولی، تنظیم دقیق قطعات متحرک و جلوگیری از بارگذاری بیش از ظرفیت، مهمترین عوامل افزایش طول عمر دستگاه هستند. هرچقدر کیفیت ساخت دستگاه بالا باشد، بدون برنامه نگهداری مناسب، عملکرد آن بهمرور افت خواهد کرد. توصیه میشود برای حفظ کارایی رول باز کن ورق استیل اقدامات زیر بهصورت منظم انجام شود:
- تنظیم کشش ورق
- کنترل وضعیت ماندرل
- کنترل عملکرد سنسورها
- بررسی پیچها و اتصالات
- بررسی سلامت یاتاقانها
- روانکاری قطعات متحرک
- بازبینی سیستم هیدرولیک
- بررسی اینورتر و تابلو برق
- تمیز کردن سطح دستگاه از گردوغبار و برادههای فلزی
اجرای این برنامههای پیشگیرانه، علاوه بر کاهش هزینه تعمیرات، احتمال توقف ناگهانی خط تولید را نیز به حداقل میرساند. برای خرید خم کن هیدرولیک Panbrake 2506 کلیک کنید.

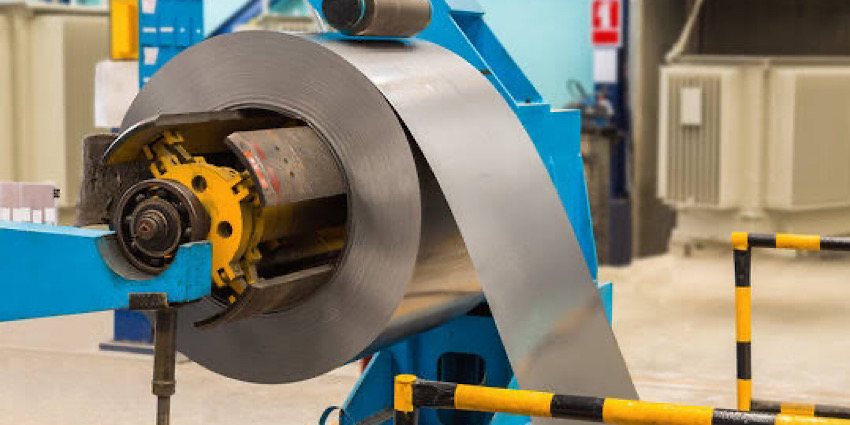

فناوریهای جدید در طراحی رول باز کن ورق
نسل جدید رول باز کن ورق استیل به فناوریهایی مانند PLC، اینورتر، سنسورهای هوشمند، کنترل کشش خودکار و اتصال به سیستمهای Industry 4.0 مجهز شده است.
صنعت ماشینآلات نیز همگام با تحول دیجیتال در حال تغییر است. امروزه بسیاری از تولیدکنندگان، دیکویلرهای هوشمند را طراحی میکنند که قادرند اطلاعات عملکرد دستگاه را بهصورت لحظهای ثبت و تحلیل کنند.
- کنترل از راه دور
- عیبیابی دیجیتال
- ثبت اطلاعات تولید
- کنترل خودکار سرعت
- کاهش مصرف انرژی
- نمایشگرهای لمسی HMI
- اتصال به شبکه کارخانه
- تنظیم هوشمند کشش ورق
- هشدار تعمیرات پیشگیرانه
- هماهنگی کامل با خطوط تولید هوشمند
این فناوریها علاوه بر افزایش بهرهوری، به مدیران کارخانه کمک میکنند تا وضعیت تجهیزات را بهصورت لحظهای پایش کرده و پیش از وقوع خرابی، اقدامات لازم را انجام دهند. برای خرید خم کن هیدرولیک Panbrake 2004 کلیک کنید.
سخن پایانی
رول باز کن ورق استیل یکی از مهمترین تجهیزات در صنایع فرآوری فلزات است و نقش آن بسیار بیش از باز کردن یک رول فلزی است. این دستگاه با کنترل دقیق کشش، هدایت یکنواخت ورق و هماهنگی کامل با سایر ماشینآلات، کیفیت کل فرآیند تولید را تحت تاثیر قرار میدهد.
اگر انتخاب رول باز کن ورق استیل بر اساس ظرفیت واقعی خط، نوع کویل استیل، سرعت تولید و سطح اتوماسیون انجام شود، علاوه بر کاهش ضایعات، عمر تجهیزات افزایش پیدا میکند و هزینههای نگهداری نیز کاهش مییابد. در مقابل، انتخاب نادرست این دستگاه میتواند موجب افت کیفیت محصول، توقفهای مکرر و افزایش هزینههای تولید شود.
با توجه به حرکت صنایع به سمت اتوماسیون، Industry 4.0 و تولید هوشمند، انتظار میرود نسل جدید رول باز کن ورق استیل با دقت بیشتر، مصرف انرژی کمتر و قابلیتهای کنترلی پیشرفته، نقش پررنگتری در خطوط تولید آینده ایفا کند.
سوالات متداول
رول باز کن ورق استیل چه کاری انجام میدهد؟
این دستگاه وظیفه باز کردن کنترلشده کویل و تغذیه یکنواخت ورق به تجهیزات بعدی مانند رول فرمینگ، برش یا صافکن را بر عهده دارد و از ایجاد موج، پیچش و آسیب به سطح ورق جلوگیری میکند.
دیکویلر هیدرولیک بهتر است یا مکانیکی؟
اگر وزن کویل زیاد، سرعت تولید بالا و دقت برای شما اهمیت دارد، مدل هیدرولیک انتخاب مناسبتری است. برای خطوط سبک و تولید محدود، مدل مکانیکی میتواند گزینهای اقتصادی و کارآمد باشد.
ظرفیت مناسب رول باز کن چگونه انتخاب میشود؟
ظرفیت دستگاه باید بر اساس حداکثر وزن کویل، عرض ورق، ضخامت، سرعت خط تولید و برنامه توسعه آینده کارخانه انتخاب شود؛ نه صرفاً بر اساس شرایط فعلی.
آیا رول باز کن فقط برای ورق استیل استفاده میشود؟
خیر. این دستگاه برای انواع کویلهای فلزی از جمله فولاد کربنی، ورق گالوانیزه، آلومینیوم و استنلس استیل نیز کاربرد دارد، به شرط آنکه ظرفیت و مشخصات فنی دستگاه با نوع ورق سازگار باشد.
مهمترین نکته هنگام خرید رول باز کن ورق استیل چیست؟
هماهنگی کامل دستگاه با مشخصات خط تولید، کیفیت ساخت، خدمات پس از فروش، سیستم کنترل کشش و امکان ارتقای آینده، مهمترین معیارهای انتخاب هستند.
