فنر جمع کن چیست؟ انواع، کاربردها و راهنمای خرید + نکات ایمنی
فنر جمع کن یکی از ابزارهای تخصصی تعمیر خودرو است که برای فشرده کردن فنر لول هنگام باز و بسته کردن مجموعه کمک فنر استفاده می‌شود. این ابزار با کنترل نیروی ذخیره‌شده در فنر، امکان انجام تعمیرات سیستم تعلیق را فراهم می‌کند و از آزاد شدن ناگهانی فنر جلوگیری می‌کند؛ اتفاقی که می‌تواند آسیب‌های جدی به تعمیرکار و قطعات اطراف وارد کند.

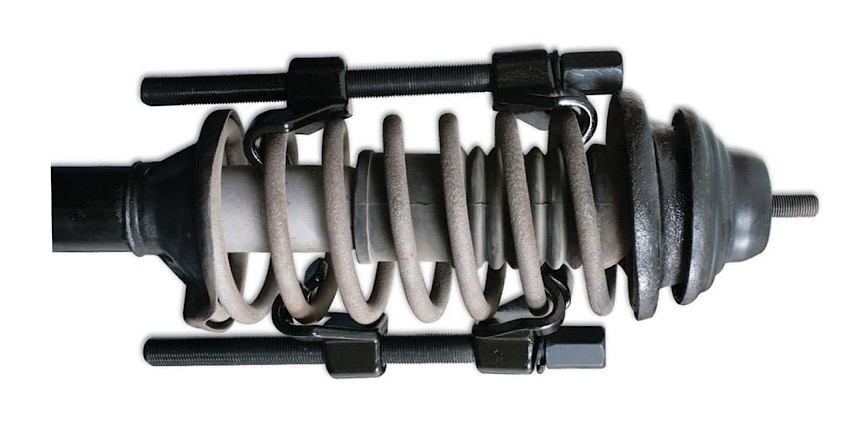

فنر جمع کن چیست؟
فنر جمع کن ابزاری تخصصی در تعمیرات خودرو است که برای فشرده کردن کنترل‌شده فنرهای مارپیچ به کار می‌رود. این وسیله به مکانیک اجازه می‌دهد هنگام تعمیر یا تعویض مجموعه کمک فنر، فشار فنر را مدیریت کند و قطعات متصل به آن را با ایمنی بیشتری باز کند. استفاده از فنر جمع کن خودرو به‌خصوص هنگام کار روی مجموعه‌های تعلیق مک‌فرسون اهمیت زیادی دارد؛ زیرا فنر این سیستم در حالت فشرده انرژی قابل‌توجهی ذخیره می‌کند.
فنرهای لول در سیستم تعلیق وظیفه تحمل بخشی از وزن خودرو و جذب ضربه‌های ناشی از ناهمواری‌های جاده را بر عهده دارند. برای جدا کردن این فنرها از مجموعه کمک فنر، در بسیاری از خودروها باید ابتدا فنر با ابزار مناسب فشرده شود. بدون این کار، آزاد شدن ناگهانی نیروی ذخیره‌شده می‌تواند به قطعات یا تعمیرکار آسیب جدی وارد کند. برای خرید خم کن تمام فول هیدرولیک 2504 کلیک کنید.
مهم‌ترین کاربردهای فنر جمع کن
این ابزار در تعمیرگاه‌های مکانیکی، مراکز جلوبندی‌سازی و کارگاه‌های تخصصی تعلیق خودرو استفاده می‌شود:
- نصب مجدد فنر و متعلقات آن
- کنترل بهتر فنر هنگام انجام عملیات تعمیراتی
- فشرده کردن فنر لول برای باز کردن مجموعه کمک فنر
- فراهم کردن امکان تعویض قطعات فرسوده مجموعه تعلیق
- تسهیل تعمیر خودروهایی که فنر و کمک فنر در یک مجموعه قرار گرفته‌اند
نکته مهم این است که فنر جمع کن مستقیما وظیفه جذب ضربه‌های جاده را انجام نمی‌دهد؛ این کار بر عهده مجموعه فنر و کمک فنر خودرو است. ابزار موردبحث فقط امکان فشرده‌سازی کنترل‌شده فنر را در زمان تعمیر فراهم می‌کند.
همچنین نباید این وسیله را با فنر جمع کن سوپاپ اشتباه گرفت. ابزار مخصوص سوپاپ برای فشردن فنرهای موجود در سرسیلندر و آزاد کردن خارهای نگهدارنده سوپاپ کاربرد دارد و از نظر شکل، ابعاد و محل استفاده با مدل‌های مخصوص سیستم تعلیق متفاوت است.
انواع فنر جمع کن خودرو کدام‌اند؟
مدل‌های مختلف این ابزار از نظر سازوکار، نحوه اعمال نیرو، ظرفیت کاری و محل استفاده با یکدیگر تفاوت دارند. انتخاب درست باید بر اساس نوع فنر، مشخصات خودرو، میزان استفاده روزانه و امکانات تعمیرگاه انجام شود. برای مثال، ابزاری که برای فنر یک خودروی سواری مناسب است، لزوما برای مجموعه تعلیق یک خودروی سنگین کاربرد ندارد.

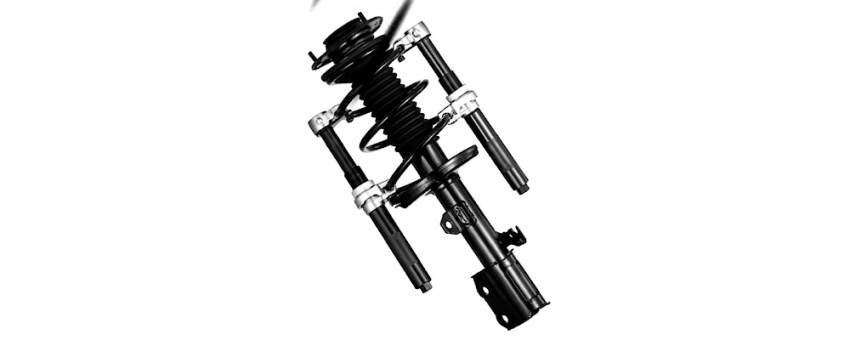

1. فنر جمع کن دستی
فنر جمع کن دستی یکی از مدل‌های متداول برای تعمیرات خودرو است. در نمونه‌های رایج، دو ابزار پیچ‌دار یا مجموعه‌ای از فک‌ها و قلاب‌ها روی بخش‌های مشخصی از فنر قرار می‌گیرند. با چرخاندن پیچ، فاصله میان بخش‌های درگیر تغییر می‌کند و فنر به‌تدریج فشرده می‌شود.
این مدل به برق، کمپرسور باد یا پمپ هیدرولیک نیاز ندارد و حمل‌ونقل آن نسبتا آسان است. به همین دلیل، برای برخی تعمیرگاه‌ها و کارهایی که به استفاده مکرر از دستگاه ثابت نیاز ندارند، انتخاب مناسبی به شمار می‌رود. برای خرید پرس روکش ملامینه نئوپان و MDF کلیک کنید.
بااین‌حال، دستی بودن به معنای کم‌خطر بودن نیست. اگر قلاب‌ها به‌درستی روی حلقه‌های فنر قرار نگیرند یا ابزار برای ابعاد و نیروی فنر مناسب نباشد، احتمال لغزش و آزاد شدن ناگهانی آن وجود دارد. هنگام انتخاب این مدل، به موارد زیر توجه کنید:
- استحکام پیچ و رزوه‌ها
- کیفیت ساخت قلاب‌ها و فک‌ها
- تناسب طول ابزار با فنر موردنظر
- وجود سازوکار نگهدارنده مطمئن
- امکان اعمال نیرو بدون کج شدن ابزار
2. فنر جمع کن هیدرولیک
فنر جمع کن هیدرولیک با استفاده از فشار سیال و سازوکار هیدرولیکی، نیروی لازم برای فشرده‌سازی فنر را تامین می‌کند. این دستگاه اغلب در تعمیرگاه‌هایی کاربرد دارد که حجم کار بالاست یا تعمیر مجموعه‌های مختلف تعلیق به نیروی کنترل‌شده و تجهیزات ثابت نیاز دارد.
در بسیاری از مدل‌های کارگاهی، خودرو یا مجموعه کمک فنر روی جایگاه مخصوص قرار می‌گیرد و اپراتور با استفاده از کنترل دستگاه، فنر را به‌تدریج فشرده می‌کند. میزان سهولت کار به ظرفیت دستگاه، طراحی فک‌ها، کیفیت سیستم هیدرولیک و تناسب آن با قطعه بستگی دارد.
از مزیت‌های این گروه می‌توان به کاهش نیاز به نیروی بدنی و امکان استفاده در کارهای پرتکرار اشاره نمود. در مقابل، قیمت اولیه، نیاز به نگهداری و احتمال بروز مشکلاتی مانند نشتی روغن از نکاتی هستند که باید در نظر گرفته شوند.
هنگام خرید، ظرفیت مجاز، دامنه حرکت، ابعاد محل قرارگیری فنر، وضعیت اتصالات و تجهیزات ایمنی را بررسی کنید. وجود سیستم هیدرولیک به‌تنهایی تضمین‌کننده ایمنی نیست؛ دستگاه باید برای همان نوع فنر و عملیات تعمیر مناسب باشد.
3. فنر جمع کن بادی
فنر جمع کن بادی از هوای فشرده برای تأمین نیروی لازم استفاده می‌کند. این گروه ممکن است در تجهیزات کارگاهی با سازوکارهای متفاوت عرضه شود؛ بنابراین هنگام خرید باید مشخصات واقعی دستگاه را بررسی کرد و فقط به نام بادی اکتفا نکرد.
در تعمیرگاه‌هایی که کمپرسور باد مناسب دارند، این ابزار می‌تواند انجام برخی عملیات تکراری را آسان‌تر کند. سرعت کار، میزان کنترل اپراتور و ظرفیت فشرده‌سازی به طراحی دستگاه، فشار کاری مجاز و ویژگی‌های مجموعه پنوماتیکی وابسته است.
مدل‌های بادی برای همه تعمیرگاه‌ها انتخاب ضروری یا اقتصادی نیستند. هزینه تهیه تجهیزات جانبی، نیاز به هوای فشرده مناسب و الزامات نگهداری باید در کنار مزایای آن سنجیده شود. در زمان بررسی این مدل، به موارد زیر توجه کنید:
- سازوکار مهار فنر
- امکان کنترل تدریجی حرکت
- تناسب دستگاه با اندازه و شکل فنر
- کیفیت اتصالات و شیلنگ‌های پنوماتیک
- فشار کاری مجاز و ظرفیت فشرده‌سازی
نکته فنی مهم این است که نیروی محرک بادی نباید با ایمنی ذاتی ابزار اشتباه گرفته شود. حتی دستگاهی که عملیات را سریع انجام می‌دهد، در صورت قرارگیری نامناسب فنر یا استفاده خارج از ظرفیت مجاز می‌تواند خطرناک باشد.

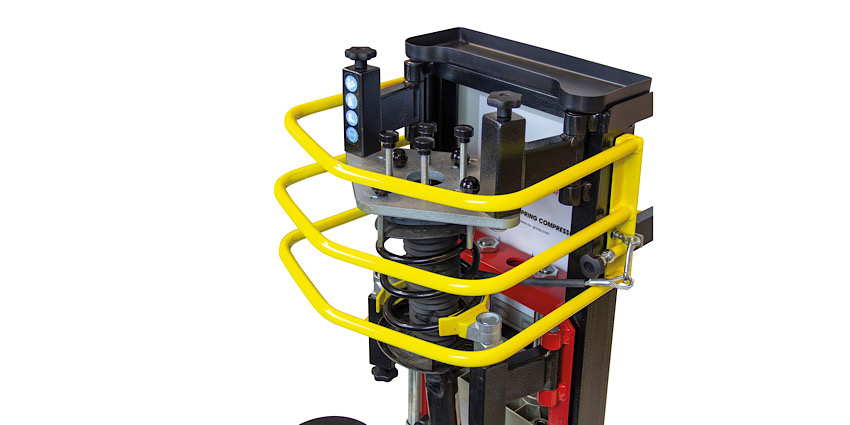

4. فنر جمع کن ایستاده و پدالی
مدل‌های ایستاده اغلب به شکل یک دستگاه ثابت کارگاهی ساخته می‌شوند و برای نگهداری مجموعه فنر و کمک فنر، تکیه‌گاه‌ها و فک‌های مخصوص دارند. برخی نمونه‌ها از پدال برای کنترل حرکت استفاده می‌کنند تا اپراتور هنگام کار، کنترل مناسب‌تری روی عملیات داشته باشد.
این گروه به‌ویژه برای تعمیرگاه‌هایی مناسب است که به‌صورت مستمر روی مجموعه‌های تعلیق کار می‌کنند. ثابت بودن دستگاه می‌تواند فرایند قرار دادن فنر و تنظیم موقعیت آن را آسان‌تر کند؛ البته فقط زمانی که ابعاد و ظرفیت تجهیزات با قطعه موردنظر مطابقت داشته باشد.
در مدل‌های پدالی، عملکرد پدال، قابلیت توقف، پایداری پایه و دسترسی اپراتور اهمیت ویژه‌ای دارد. هنگام خرید باید بررسی کنید که فک‌ها برای شکل فنر مورد استفاده مناسب باشند و مجموعه در زمان اعمال نیرو جابه‌جا نشود.
این دستگاه‌ها معمولا فضای بیشتری از ابزارهای دستی اشغال می‌کنند؛ بنابراین ابعاد کارگاه، محل نصب و امکان دسترسی به تجهیزات جانبی نیز باید در تصمیم‌گیری لحاظ شوند.
این مقاله را از دست ندهید: نشتی روغن هیدرولیک از کجاست؟ راهنمای عیب‌یابی و رفع روغن‌ریزی
مقایسه انواع فنر جمع کن
| نوع ابزار | منبع تأمین نیرو | مزیت اصلی | نکته مهم هنگام انتخاب |
|---|---|---|---|
| دستی | نیروی دست | حمل آسان و ساختار ساده | کیفیت پیچ، قلاب و ظرفیت مجاز |
| هیدرولیک | فشار سیال | مناسب برای برخی کارهای پرتکرار کارگاهی | ظرفیت دستگاه و وضعیت سیستم هیدرولیک |
| بادی | هوای فشرده | امکان استفاده از نیروی پنوماتیکی | فشار کاری و تجهیزات جانبی |
| ایستاده و پدالی | متناسب با سازوکار دستگاه | جایگاه ثابت برای انجام عملیات | پایداری، ابعاد و سازوکار کنترل |
هنگام خرید فنر جمع کن به چه نکاتی توجه کنیم؟
انتخاب ابزار مناسب فقط به قیمت یا نام برند محدود نمی‌شود. مهم‌ترین معیار این است که دستگاه بتواند فنر موردنظر را در محدوده مجاز و با مهار مطمئن فشرده کند. انتخاب نادرست می‌تواند باعث لغزش قلاب‌ها، خم شدن اجزای ابزار یا آزاد شدن ناگهانی فنر شود. پیش از خرید، این موارد را بررسی کنید:
- ظرفیت کاری: حداکثر نیروی مجاز و دامنه عملکرد باید با نیاز تعمیرگاه هماهنگ باشد.
- ابعاد فک و قلاب: محل تماس ابزار باید با قطر و شکل فنر تناسب داشته باشد.
- کیفیت ساخت: رزوه‌ها، اتصالات، بدنه و نقاط تحمل نیرو باید بدون آسیب و تغییر شکل باشند.
- سازوکار ایمنی: وجود قفل، محافظ یا زنجیر مهار متناسب با مدل دستگاه اهمیت دارد.
- نوع کاربری: ابزار قابل‌حمل برای برخی تعمیرات مناسب است؛ کارگاه پرتردد ممکن است به دستگاه ثابت نیاز داشته باشد.
- دسترسی به قطعات یدکی: امکان سرویس و تأمین قطعات، هزینه نگهداری را قابل‌کنترل‌تر می‌کند.
قیمت فنر جمع کن به چه عواملی وابسته است؟
قیمت این ابزار تحت تاثیر نوع سازوکار، ظرفیت، کیفیت مواد اولیه، تجهیزات ایمنی، برند و امکانات جانبی قرار دارد. اغلب نمی‌توان تنها با مقایسه ظاهر دو محصول درباره ارزش خرید آن‌ها تصمیم گرفت؛ زیرا ممکن است محدوده عملکرد و ظرفیت مجازشان متفاوت باشد.
مدل‌های دستی ساده اغلب ساختار کم‌پیچیده‌تری دارند، درحالی‌که دستگاه‌های ثابت و مجهز به سیستم‌های هیدرولیکی یا پنوماتیکی ممکن است هزینه خرید و نگهداری بیشتری داشته باشند.
برای انتخاب اقتصادی، ابتدا مشخص کنید چه نوع خودروهایی در تعمیرگاه شما سرویس می‌شوند و حجم استفاده روزانه چقدر است. سپس محصولات هم‌رده را از نظر ظرفیت، تجهیزات محافظتی، کیفیت ساخت و خدمات پس از فروش مقایسه کنید. خرید ارزان‌ترین گزینه، بدون بررسی مشخصات فنی، ممکن است در نهایت هزینه بیشتری به همراه داشته باشد.
روش استفاده از فنر جمع کن و نکات ایمنی
کار با فنر جمع کن باید طبق دستورالعمل همان دستگاه و روش تعمیر توصیه‌شده برای خودرو انجام شود. فنر فشرده انرژی ذخیره می‌کند و رها شدن ناگهانی آن ممکن است آسیب شدیدی ایجاد کند؛ به همین دلیل، این عملیات برای افراد فاقد آموزش و تجهیزات مناسب نیست.
پیش از شروع کار، وضعیت بدنه، پیچ‌ها، فک‌ها، قلاب‌ها و اجزای نگهدارنده را بررسی کنید. اگر هر بخش ترک‌خورده، خم‌شده یا فرسوده است، از ابزار استفاده نکنید.
- از ابزار متناسب با نوع و اندازه فنر استفاده کنید.
- مطمئن شوید قلاب‌ها یا فک‌ها مطابق دستورالعمل سازنده در جای خود قرار گرفته‌اند.
- مجموعه را به شکل صحیح و پایدار مهار کنید.
- فنر را فقط به میزان لازم برای انجام عملیات فشرده کنید.
- از قرار گرفتن دست و بدن در مسیر احتمالی حرکت فنر خودداری کنید.
- از عینک و کفش ایمنی مناسب استفاده کنید.
- هنگام کار، افراد دیگر را از محدوده خطر دور نگه دارید.
- در صورت مشاهده کج‌شدن فنر، لغزش فک‌ها یا تغییر شکل ابزار، عملیات را متوقف کنید.
از ضربه زدن به فنر تحت فشار، استفاده از قطعات نگهدارنده نامتناسب و اعمال نیروی بیشتر از ظرفیت مجاز خودداری کنید. همچنین استفاده از ابزارهای برقی یا بادی پرسرعت تنها زمانی مجاز است که دستورالعمل همان دستگاه آن را تایید کند.
پس از پایان کار نیز باید فشار فنر به‌صورت کنترل‌شده و مطابق دستورالعمل آزاد شود. باز کردن پیچ‌ها یا جدا کردن نگهدارنده‌ها پیش از اطمینان از تخلیه ایمن نیروی فنر، خطرناک است.

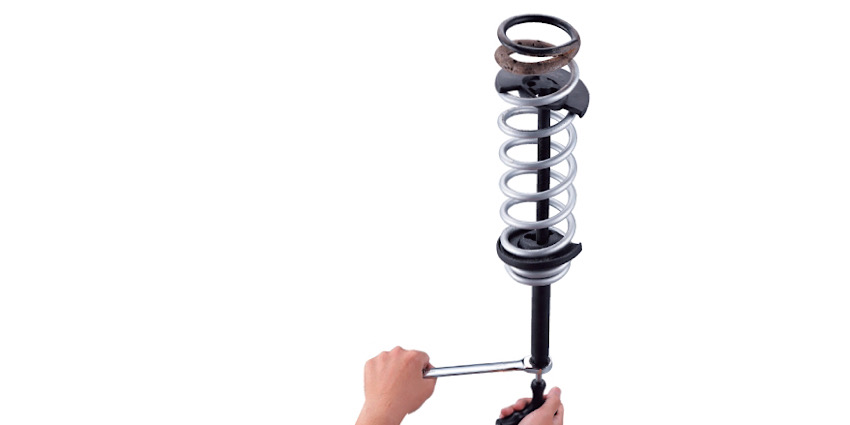

تفاوت فنر جمع کن خودرو با فنر جمع کن سوپاپ چیست؟
با وجود شباهت اسمی، این دو ابزار برای دو مجموعه متفاوت در خودرو ساخته شده‌اند. فنر جمع کن سیستم تعلیق برای فشرده کردن فنر لول و انجام تعمیرات مجموعه کمک فنر کاربرد دارد؛ در مقابل، فنر جمع کن سوپاپ برای فشردن فنرهای سوپاپ موتور و آزاد کردن خارهای نگهدارنده آن‌ها استفاده می‌شود.
فنر سوپاپ قطعه‌ای کوچک‌تر از فنر تعلیق است، اما در عملکرد موتور نقش مهمی دارد. برای باز کردن آن معمولا باید فشار فنر با ابزار مخصوص کنترل شود تا امکان خارج کردن خارها و جداسازی قطعات فراهم شود. تفاوت‌های اصلی این دو ابزار را می‌توان چنین خلاصه کرد:
- محل استفاده: سیستم تعلیق در برابر سرسیلندر موتور
- نوع قطعه: فنر لول خودرو در برابر فنر سوپاپ
- ساختار ابزار: قلاب یا فک مخصوص فنر تعلیق در برابر تکیه‌گاه و فک مخصوص مجموعه سوپاپ
- هدف تعمیر: باز و بسته کردن مجموعه کمک فنر در برابر سرویس سوپاپ‌ها
هنگام تهیه ابزار، نام کامل محصول و کاربرد آن را بررسی کنید. جست‌وجوی عبارت‌هایی مانند فنر جمع کن سوپاپ یا فنر جمع کن جلوبندی به تفکیک دقیق‌تر نیاز کمک می‌کند و مانع انتخاب ابزار نامناسب می‌شود.
سخن پایانی
فنر جمع کن ابزاری ضروری برای بسیاری از تعمیرات مربوط به فنر لول و مجموعه کمک فنر خودرو است؛ زیرا امکان فشرده‌سازی کنترل‌شده فنر را هنگام باز و بسته کردن قطعات فراهم می‌کند. مهم‌ترین نکته در انتخاب این وسیله، تناسب ظرفیت و سازوکار آن با نوع فنر و رعایت الزامات ایمنی است. هیچ مدلی فقط به دلیل دستی، هیدرولیکی یا بادی بودن، برای تمام خودروها مناسب نیست. برای خرید قیچی الکترومکانیک 4002 کلیک کنید.
سوالات متداول
1. فنر جمع کن برای چه کاری استفاده می‌شود؟
این ابزار برای فشرده کردن کنترل‌شده فنرهای مارپیچ، به‌ویژه هنگام باز و بسته کردن مجموعه کمک فنر خودرو، کاربرد دارد. استفاده از مدل مناسب، امکان انجام تعمیرات را با کنترل بهتر نیروی فنر فراهم می‌سازد.
2. کدام نوع فنر جمع کن برای تعمیرگاه مناسب‌تر است؟
مدل مناسب به نوع خودروهای تحت تعمیر، حجم کار، ظرفیت موردنیاز و امکانات کارگاه بستگی دارد. ابزار دستی برای برخی کارهای محدود مناسب است؛ درحالی‌که تعمیرگاه‌های پرتردد ممکن است به دستگاه ثابت مجهز نیاز داشته باشند.
3. آیا باز کردن فنر خودرو بدون فنر جمع کن ایمن است؟
باز کردن مجموعه‌ای که فنر آن تحت فشار قرار دارد، بدون ابزار مناسب و روش تأییدشده می‌تواند خطرناک باشد. نیروی ذخیره‌شده در فنر ممکن است هنگام آزاد شدن باعث آسیب شدید شود؛ بنابراین باید از تجهیزات متناسب و روش تعمیر اصولی استفاده کرد.
4. فنر جمع کن دستی و هیدرولیک چه تفاوتی دارند؟
مدل دستی نیروی لازم را با سازوکار مکانیکی و نیروی دست تأمین می‌کند؛ مدل هیدرولیکی از فشار سیال بهره می‌برد. تفاوت آن‌ها در نحوه اعمال نیرو، امکانات، ظرفیت، هزینه و نیازهای نگهداری است.
