راز ترک خوردن ورق هنگام خمکاری؛ مشکل از دستگاه است یا خود ورق؟

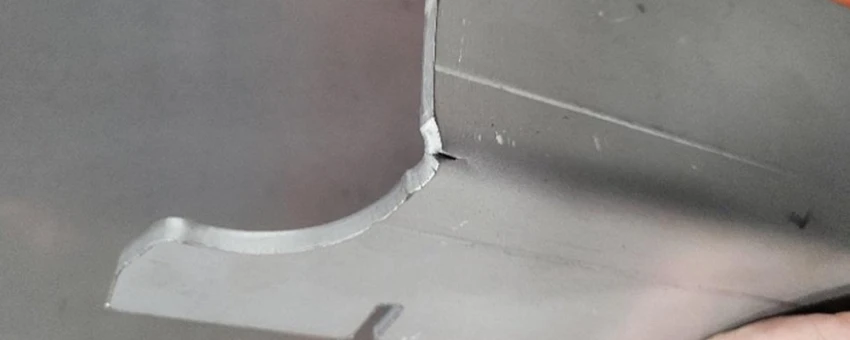

خمکاری زمانی با ترک همراه می‌شود که سطح بیرونی ورق در ناحیه خم، کششی بیشتر از توان شکل‌پذیری خود تحمل کند. رایج‌ترین مقصر، شعاع خم بیش از حد کوچک است؛ اما جنس و سختی ورق، جهت نورد و الیاف، ضخامت، وضعیت لبه برش، انتخاب پانچ و قالب و حتی تنظیمات دستگاه نیز می‌توانند ترک را تشدید کنند. در واقع، ترک معمولا از جایی شروع می‌شود که چند عامل نامناسب روی یکدیگر جمع شده‌اند.

به همین دلیل ممکن است یک ورق با همان ضخامت در یک نوبت بدون مشکل خم شود، اما سری بعد در امتداد خط خم ترک‌های مویی نشان دهد. تفاوت می‌تواند از گرید یا تمپر متریال، جهت قرارگیری قطعه روی ورق مادر یا کیفیت لبه برش ناشی شود. برای خرید پرس برک PB4000-130 CNC کلیک کنید

1. شعاع خم خیلی کوچک

شعاع خم داخلی اگر برای جنس و ضخامت انتخاب‌شده بیش از حد کوچک باشد، احتمال ترک در سطح بیرونی به‌شدت افزایش پیدا می‌کند. هنگام خمکاری، قسمت داخلی قوس فشرده و قسمت خارجی آن کشیده می‌شود؛ هرچه قوس تیزتر باشد، میزان کشیدگی لایه‌های بیرونی بیشتر خواهد بود. زمانی که این تغییر شکل از ظرفیت ماده عبور کند، نخست ترک‌های ریز و سپس شکست قابل مشاهده ایجاد می‌شود.

یک اشتباه اصلی این است که برای همه ورق‌ها یک عدد ثابت به‌عنوان شعاع خم در نظر گرفته شود. چنین قاعده‌ای در تولید حرفه‌ای قابل اتکا نیست. فولاد نرم، استیل، آلومینیوم نرم و آلیاژهایی مانند 6061-T6 رفتار یکسانی ندارند. برای یک تخمین اولیه، شعاع داخلی را می‌توان به‌صورت ضریبی از ضخامت ورق در نظر گرفت:

Rmin = K × T

در این رابطه، T ضخامت و K ضریب وابسته به جنس، وضعیت متریال و شرایط شکل‌دهی است. منابع صنعتی نیز تأکید می‌کنند که مقدار نهایی باید با مشخصات واقعی آلیاژ و شرایط خمکاری کنترل شود.

2. جهت نورد

جهت نورد ورق یکی از علت‌هایی است که ترک آن ممکن است برای اپراتور در نگاه اول عجیب باشد. ورق طی فرآیند نورد ساختاری جهت‌دار پیدا می‌کند و ویژگی‌های شکل‌پذیری آن در تمام جهات کاملاً یکسان نیست. وقتی خط خم موازی با جهت نورد قرار می‌گیرد، در برخی مواد احتمال ایجاد ترک بیشتر می‌شود؛ به‌خصوص زمانی که شعاع خم نیز تنگ باشد.

برای همین، در بسیاری از کاربردها توصیه می‌شود خط خم تا حد امکان عمود بر جهت نورد قرار بگیرد. این موضوع در آلیاژهای حساس‌تر اهمیت بیشتری دارد. برای خرید دستگاه برش لیزر F-3015-3000 w کلیک کنید.

فرض کنید دو قطعه دقیقا از یک ورق، با ضخامت و ابزار یکسان ساخته شده‌اند. اگر یکی را 90 درجه نسبت به دیگری روی ورق مادر بچرخانید، ممکن است رفتار آن‌ها هنگام خم متفاوت شود. این تفاوت به معنی خراب بودن دستگاه نیست؛ متریال در دو جهت رفتار یکسانی ندارد.

• جهت نورد را قبل از برش مشخص کنید.
• جهت خط خم را در نقشه تولید در نظر بگیرید.
• در خم‌های تنگ، از خم موازی با نورد تا حد امکان دوری کنید.
• در مواد حساس، قبل از تولید انبوه نمونه آزمایشی بگیرید.
• برای آلیاژهایی مانند 6061-T6 احتیاط بیشتری داشته باشید.

این مقاله را از دست ندهید: خم کن هیدرولیکی چیست؟ و چه کاربردی دارد؟

3. سختی و شکل‌پذیری ورق را دست‌کم نگیرید

شکل‌پذیری فلز تعیین می‌کند ورق چه مقدار تغییر شکل پلاستیک را پیش از شکست تحمل کند. بنابراین تنها دانستن نام فلز کافی نیست؛ وضعیت متریال یا همان تمپر نیز اهمیت زیادی دارد.

دو ورق با ترکیب شیمیایی مشابه ممکن است به دلیل تفاوت در وضعیت عملیات حرارتی یا فرآیند تولید، رفتار متفاوتی در خمکاری ورق داشته باشند. آلیاژهای سخت‌شده اغلب برای خم‌های تنگ گزینه دشوارتری هستند. نمونه شناخته‌شده آن آلومینیوم 6061-T6 است که نسبت به آلیاژهای شکل‌پذیرتر، در شعاع‌های کوچک حساسیت بالاتری دارد.

در طرف دیگر، موادی با شکل‌پذیری بالاتر، فضای بیشتری برای تغییر فرم بدون شکست دارند. پس هنگام مشاهده ترک، فقط دستگاه را بررسی نکنید. مشخصات متریال را هم کنار دستتان بگذارید:

• گرید دقیق ورق چیست؟
• ضخامت واقعی چقدر است؟
• وضعیت حرارتی یا تمپر چیست؟
• آیا ورق از همان تأمین‌کننده قبلی تهیه شده؟
• آیا خواص مکانیکی آن با سفارش قبلی تفاوت دارد؟
• آیا ترک در تمام ورق دیده می‌شود یا فقط در یک بچ؟

گاهی مشکل از تنظیم پرس برک نیست؛ ورقی وارد خط تولید شده که از ابتدا برای آن شعاع و آن میزان تغییر شکل مناسب نبوده است.

4. لبه برش لیزر یا گیوتین می‌تواند شروع ترک باشد

لبه برش همیشه آن‌قدر بی‌اهمیت نیست که به نظر می‌رسد. ترک ممکن است از یک خراش، پلیسه، بریدگی یا ناحیه آسیب‌دیده نزدیک خط خم شروع شود. این موضوع زمانی جدی‌تر می‌شود که قطعه با شعاعی نزدیک به حداقل مجاز خم شود.

برش حرارتی مانند لیزر نیز می‌تواند ناحیه‌ای با تغییرات موضعی متریال در نزدیکی لبه ایجاد کند. اگر چنین لبه‌ای دقیقا در منطقه‌ای قرار بگیرد که هنگام خمکاری تحت کشش قرار می‌گیرد، یک عیب کوچک می‌تواند به محل شروع شکست تبدیل شود. اگر ترک همیشه از نزدیکی لبه شروع می‌شود، این موارد را بررسی کنید:

• کیفیت برش
• پلیسه‌گیری لبه
• وجود خراش یا بریدگی
• فاصله خط خم تا لبه برش
• کیفیت ناحیه متاثر از حرارت
• جهت قرارگیری لبه نسبت به خط خم

در چنین شرایطی، افزایش جزئی شعاع خم یا اصلاح لبه می‌تواند نتیجه را تغییر دهد.

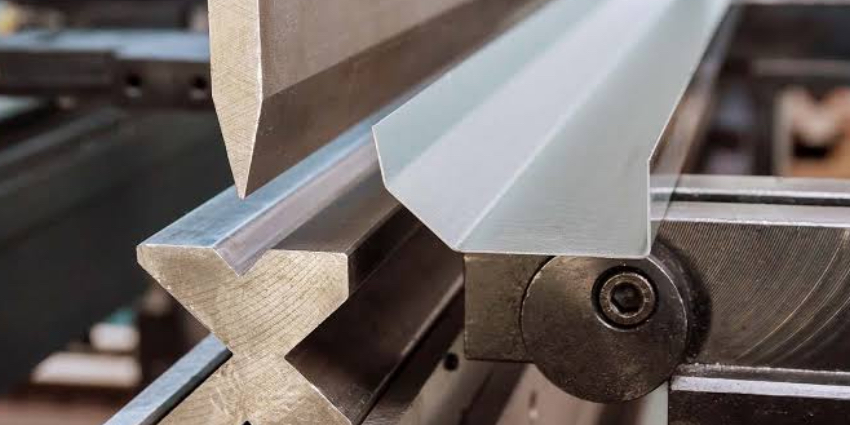

5. انتخاب اشتباه پانچ و قالب V

پانچ و ماتریس مستقیما روی نحوه توزیع نیرو در ورق اثر می‌گذارند. اگر ابزار مناسب ضخامت و جنس انتخاب نشده باشد، فشار موضعی افزایش پیدا می‌کند و احتمال آسیب در محل خم بالا می‌رود.

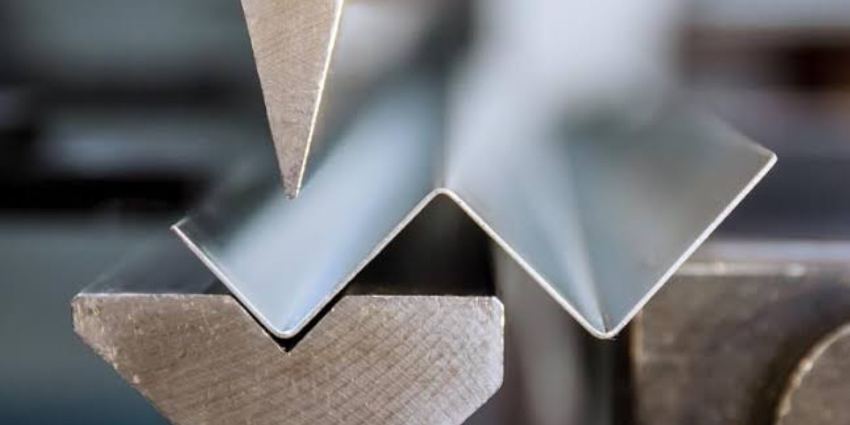

در پرس برک، عرض دهانه قالب V و شعاع نوک پانچ از پارامترهای مهم هستند. انتخاب دهانه نامناسب می‌تواند نیروی لازم، شعاع واقعی و نحوه توزیع تنش را تغییر دهد. همچنین پانچ آسیب‌دیده یا دارای سطح نامناسب می‌تواند روی سطح ورق تمرکز تنش ایجاد کند.

بنابراین هنگام ترک خوردن یک قطعه، فقط مقدار فشار دستگاه را تغییر ندهید. این موارد را هم بررسی کنید:

• شعاع نوک پانچ
• عرض دهانه V
• سلامت سطح پانچ
• هم‌محوری پانچ و ماتریس
• تناسب ابزار با ضخامت ورق
• روش خمکاری؛ Air Bending، Bottoming یا Coining

گاهی تغییر ابزار، بدون تغییر جنس یا طراحی قطعه، مشکل را برطرف می‌کند.

6. خمکاری بیش از اندازه و تنظیم نادرست دستگاه

بیش‌خم‌کاری فقط روی زاویه نهایی اثر نمی‌گذارد؛ می‌تواند ورق را وارد محدوده‌ای کند که احتمال ترک در آن بالا می‌رود. این مسئله مخصوصا زمانی مهم است که اپراتور برای جبران بازگشت فنری، فشار یا عمق حرکت را بیش از مقدار لازم افزایش دهد.

بعد از آزاد شدن نیرو، بخشی از تغییر شکل الاستیک ورق برگشت می‌کند و زاویه کمی باز می‌شود. میزان این رفتار با جنس، استحکام و نسبت شعاع به ضخامت تغییر می‌کند. اگر دستگاه برای رسیدن به زاویه نهایی بیش از حد به ورق فشار وارد کند، باید موارد زیر بررسی شود:

• مقدار واقعی بازگشت فنری
• کالیبراسیون دستگاه
• زاویه برنامه‌ریزی‌شده
• عمق نفوذ پانچ
• روش خمکاری
• وضعیت ابزار

در عمل، حل ترک با افزایش فشار راهکار مناسبی نیست. ابتدا باید مشخص شود چرا قطعه برای رسیدن به زاویه موردنظر به نیروی غیرعادی نیاز پیدا کرده است.

چگونه از ترک خوردن ورق هنگام خمکاری جلوگیری کنیم؟

بهترین راه جلوگیری از ترک، کنترل هم‌زمان شعاع، متریال، جهت نورد و ابزار است؛ نه اصلاح یک پارامتر به‌صورت جداگانه.قبل از شروع تولید، باید مشخص شود ورق انتخاب‌شده واقعا توان تحمل هندسه موردنظر را دارد.

• ضخامت واقعی ورق را اندازه‌گیری کنید.
• گرید و تمپر را از روی مدارک متریال کنترل کنید.
• حداقل شعاع خم را با مشخصات متریال مقایسه کنید.
• در صورت امکان، خط خم را عمود بر جهت نورد قرار دهید.
• لبه‌های برش‌خورده را از نظر پلیسه و آسیب بررسی کنید.
• پانچ و قالب مناسب انتخاب کنید.
• قبل از تولید سری، یک قطعه نمونه بسازید.
• ترک‌های مویی را جدی بگیرید؛ آن‌ها می‌توانند نشانه نزدیک شدن به حد شکل‌دهی باشند.
• پس از تغییر تأمین‌کننده ورق، تست خم مجدد انجام دهید.

یک نکته مهم دیگر این است که شعاع را فقط بر اساس ظاهر قطعه انتخاب نکنید. شعاع کوچک‌تر همیشه به معنی قطعه بهتر یا دقیق‌تر نیست؛ اگر از ظرفیت شکل‌دهی ماده عبور کند، هزینه آن به شکل ضایعات و توقف تولید برمی‌گردد. برای خرید پرس برقی 90 سانتی EB1790 کلیک کنید.

وقتی ورق ترک خورد، از کجا عیب‌یابی را شروع کنیم؟

اول محل ترک را بررسی کنید و بعد سراغ دستگاه بروید. شکل و موقعیت ترک اطلاعات زیادی درباره علت آن می‌دهد. اگر ترک در سطح بیرونی قوس و در امتداد خط خم دیده می‌شود، ابتدا شعاع داخلی و شکل‌پذیری ماده را بررسی کنید. اگر ترک بیشتر در یک جهت مشخص ظاهر می‌شود، جهت نورد را در فهرست بررسی قرار دهید. اگر ترک دقیقا از لبه برش شروع می‌شود، کیفیت برش اهمیت بیشتری پیدا می‌کند. برای عیب‌یابی سریع می‌توانید این ترتیب را دنبال کنید:

ترک روی بیرون خم → شعاع خم → جنس و تمپر → جهت نورد → لبه برش → ابزار → تنظیمات دستگاه

این ترتیب از تغییرات تصادفی جلوگیری می‌کند. به‌عنوان مثال، اگر شعاع داخلی کمتر از توان واقعی ورق باشد، تغییر فشار دستگاه مشکل اصلی را حل نمی‌کند. همچنین مقایسه یک قطعه سالم و یک قطعه ترک‌خورده بسیار ارزشمند است.

ضخامت، جهت قرارگیری، شعاع، ابزار و محل ترک را کنار هم قرار دهید. همین مقایسه ساده در بسیاری از خطوط تولید سریع‌تر از آزمون‌وخطای مداوم به علت اصلی می‌رسد.

سخن پایانی

ترک خوردن ورق هنگام خمکاری معمولا نتیجه عبور کشش سطح بیرونی از توان شکل‌پذیری ماده است و شعاع بیش از حد کوچک یکی از مهم‌ترین عوامل آن محسوب می‌شود. با این حال، نباید از جهت نورد، جنس و تمپر، ضخامت، کیفیت لبه برش و انتخاب پانچ و ماتریس غافل شد.

مهم‌ترین نکته این است که برای تمام ورق‌ها یک شعاع ثابت تعریف نکنید؛ هر متریال رفتار خودش را دارد و حتی یک تغییر کوچک در وضعیت ورق می‌تواند نتیجه خم را عوض کند.

پیش از افزایش فشار یا تغییر تصادفی تنظیمات، شعاع خم، مشخصات متریال و جهت نورد را کنترل کنید. در نهایت، یک تست خم روی نمونه می‌تواند جلوی مقدار زیادی ضایعات در تولید سری را بگیرد.

سوالات متداول

چرا ورق آهن هنگام خمکاری ترک می‌خورد؟

مهم‌ترین علت‌ها شعاع خم خیلی کوچک، نامناسب بودن کیفیت یا شکل‌پذیری ورق، جهت نامناسب نورد و انتخاب اشتباه ابزار هستند. برای شروع عیب‌یابی، سطح بیرونی خم و مقدار شعاع داخلی را بررسی کنید و سپس گرید و ضخامت ورق را کنترل کنید.

آیا جهت نورد روی ترک خوردن ورق اثر دارد؟

بله. جهت نورد می‌تواند رفتار شکل‌دهی ورق را تغییر دهد و در بسیاری از مواد، خم موازی با جهت نورد ریسک ترک را بیشتر می‌کند. برای خم‌های حساس، قرار دادن خط خم عمود بر جهت نورد معمولاً انتخاب ایمن‌تری است.

حداقل شعاع خم ورق چقدر است؟

یک عدد ثابت برای همه ورق‌ها وجود ندارد. این مقدار به جنس، ضخامت، تمپر، جهت نورد و روش شکل‌دهی مربوط است. به همین دلیل مقادیر 1T یا 2T صرفا نقطه شروع هستند و برای مواد حساس مانند آلومینیوم سخت یا استیل باید مشخصات واقعی متریال بررسی شود.

چرا فقط بعضی از ورق‌ها ترک می‌خورند؟

ممکن است ورق‌ها ظاهرا یکسان باشند اما در گرید، تمپر، خواص مکانیکی، جهت نورد یا کیفیت لبه تفاوت داشته باشند. تغییر تأمین‌کننده یا بچ تولید نیز می‌تواند رفتار خمکاری را تغییر دهد.

آیا افزایش شعاع خم ترک را برطرف می‌کند؟

در بسیاری از موارد، افزایش شعاع داخلی یکی از مؤثرترین راهکارهاست، زیرا کشیدگی سطح بیرونی را کاهش می‌دهد. با این حال، اگر علت اصلی کیفیت لبه، جنس نامناسب یا جهت نورد باشد، تنها بزرگ‌تر کردن شعاع همیشه کافی نیست.
