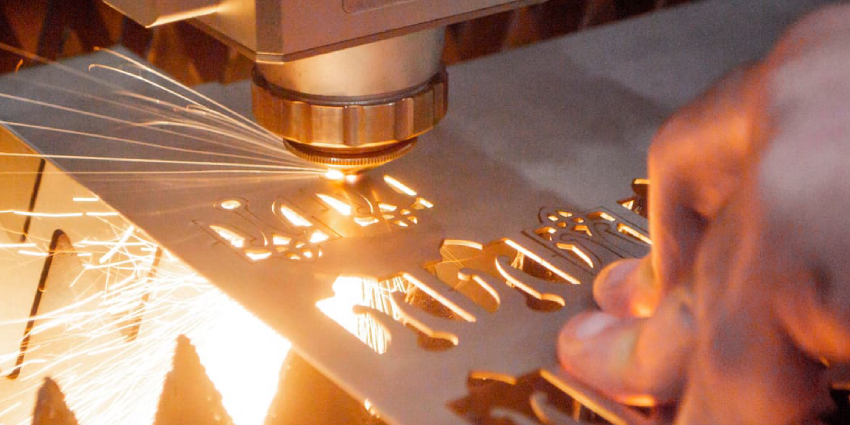

لنز هد لیزر چیست؟ تفاوت لنز 2، 2.5 و 4 اینچ را بشناسید
لنز هد لیزر یکی از قطعات اپتیکی مهم در مسیر خروج پرتو است که وظیفه اصلی آن متمرکز کردن نور لیزر روی سطح کار است. لنز فوکوس لیزر با تغییر شکل مسیر پرتو، انرژی آن را در ناحیهای کوچکتر جمع میکند تا دستگاه بتواند حکاکی یا برش را با دقت مناسب انجام دهد. نوع لنز، فاصله کانونی، ساختار هد و فناوری دستگاه مستقیما روی نتیجه نهایی اثر میگذارند.
در دستگاههای CO2، لنز فوکوس معمولاً در قسمت پایینی هد قرار میگیرد و پرتو پس از عبور از آینهها به آن میرسد. در سیستمهای فایبر و مارکینگ، ساختار اپتیکی پیچیدهتر است و ممکن است مجموعهای از لنزهای کولیماتور و فوکوس یا لنزهای F-Theta در مسیر قرار داشته باشند. بنابراین نمیتوان هر عدسی را برای هر هد استفاده کرد.

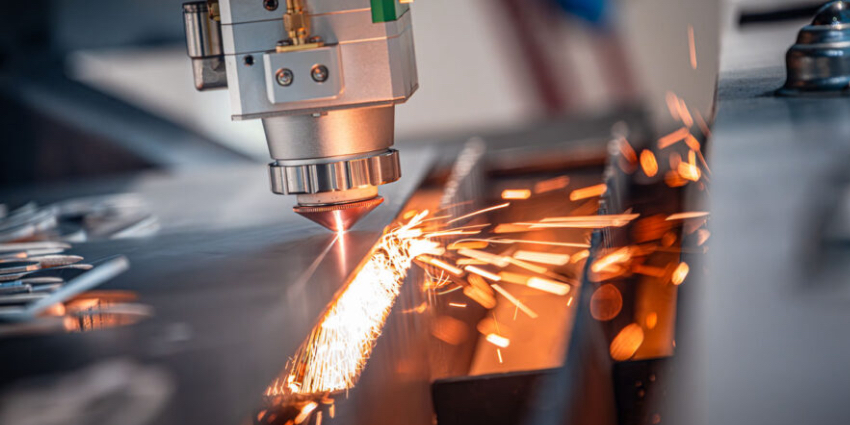

لنز هد لیزر چگونه پرتو را متمرکز میکند؟
لنز فوکوس، پرتو لیزر را به نقطهای با تمرکز انرژی بالاتر میرساند؛ هرچه شرایط فوکوس دقیقتر باشد، انرژی در ناحیه موردنظر کنترلشدهتر اعمال میشود. این اتفاق پایه اصلی بسیاری از عملیات برش و حکاکی است، اما کیفیت خروجی فقط با خود لنز تعیین نمیشود و مسیر کامل اپتیکی باید هماهنگ باشد.
در یک دستگاه CO2، پرتو تولیدشده توسط تیوب پس از عبور از مسیر آینهها به سمت هد حرکت میکند. لنز موجود در هد، پرتو را همگرا کرده و نقطه کانونی را روی موقعیت موردنظر قرار میدهد. فاصله میان لنز و سطح کار، نقش مهمی در رسیدن به فوکوس صحیح دارد. در برخی هدهای CO2، لوله هد علاوه بر نگهداری لنز، ارتباط مکانیکی میان عدسی و نازل را نیز برقرار میکند.
در سیستمهای فایبر مارکینگ، موضوع کمی متفاوت است. گالوو پرتو را در دو محور جابهجا میکند و لنز F-Theta آن را در محدوده مشخصی روی سطح کار متمرکز میکند. در اینجا فقط اندازه فیزیکی لنز مهم نیست؛ میدان کاری، فاصله کاری، مدل گالوو، قطر پرتو و کالیبراسیون هم باید با یکدیگر هماهنگ باشند.
تفاوت لنز 2، 2.5 و 4 اینچ در لیزر CO2 چیست؟
تفاوت اصلی این لنزها در فاصله کانونی و رفتار آنها هنگام تمرکز پرتو است؛ لنزهای کوتاهتر معمولا برای جزئیات ظریف مناسبترند، در حالی که لنزهای بلندتر عمق فوکوس بیشتری ایجاد میکنند. برای خرید دستگاه برش لیزر F-3015-3000 w کلیک کنید.
| نوع لنز | فاصله کانونی تقریبی | ویژگی اصلی | کاربرد رایج |
|---|---|---|---|
| 2 اینچ | 50.8mm | فوکوس ظریفتر و وضوح بالا | حکاکی و جزئیات ریز |
| 2.5 اینچ | 63.5mm | حالت متعادل میان حکاکی و برش | کاربردهای عمومی |
| 4 اینچ | 101.6mm | عمق فوکوس بیشتر | برش متریال ضخیم و سطوح نامنظم |

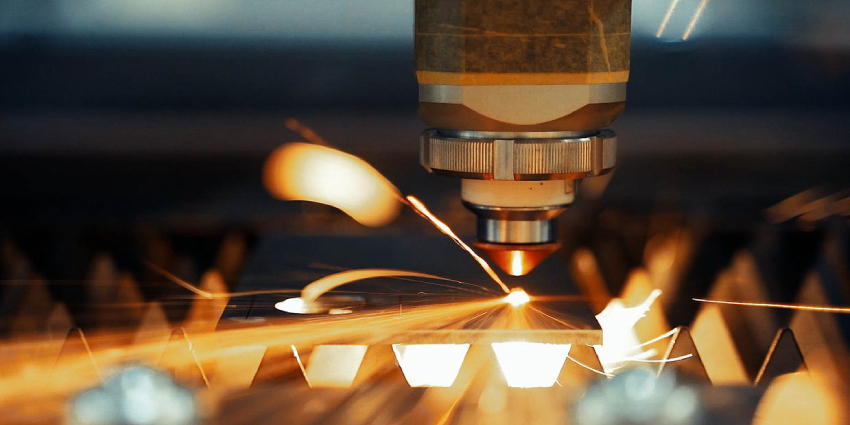

لنز هد لیزر فایبر چه تفاوتی با لنز CO2 دارد؟
لنز فایبر و لنز CO2 را نمیتوان فقط بر اساس شکل یا اندازه با یکدیگر جایگزین کرد؛ فناوری لیزر، طول موج و ساختار اپتیکی این دو سیستم متفاوت است.
در دستگاههای فایبر مارکینگ، یکی از اجزای مهم سیستم اپتیکی لنز F-Theta است. این لنز با مجموعه گالوو کار میکند و پرتو را در محدوده مشخصی روی سطح قطعه متمرکز نگه میدارد. به همین دلیل عباراتی مانند 110×110 یا 175×175 معمولا به میدان کاری اشاره دارند و به تنهایی مشخصکننده سازگاری لنز نیستند.
در مقابل، دستگاههای CO2 غیرفلزات اغلب از مسیر آینهای و یک لنز فوکوس در هد استفاده میکنند. لنز CO2 برای طول موج مربوط به این سیستم انتخاب میشود و جنس اپتیک و پوشش آن نیز اهمیت دارد.
برای سیستم فایبر، هنگام انتخاب باید مواردی مانند مدل گالوو، فاصله کاری، دهانه ورودی، رزوه اتصال، میدان موردنیاز و مشخصات سورس بررسی شود. حتی دو لنز که هر دو برای طول موج 1064nm عرضه میشوند ممکن است از نظر مکانیکی یا اپتیکی انتخاب یکسانی نباشند. برای خرید قیچی هیدرولیک 6003 کلیک کنید.
| معیار | CO2 | فایبر مارکینگ |
|---|---|---|
| کاربرد رایج | برش و حکاکی غیرفلزات | مارکینگ و حکاکی فلزات |
| مسیر اپتیکی | معمولا آینه + لنز فوکوس | سورس فایبر + گالوو + اپتیک |
| معیار مهم لنز | فاصله کانونی و نوع کاربرد | میدان، فاصله کاری و سازگاری با گالوو |
| نمونه کاربرد | چوب، پلکسی، چرم | فلزات، قطعات صنعتی، پلاک |

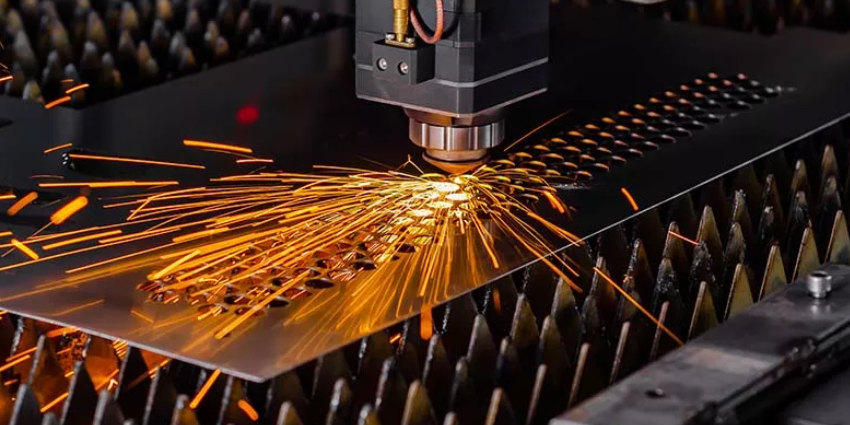

چه زمانی باید لنز هد لیزر را تعویض کرد؟
وقتی سطح لنز آسیب دیده، آلودگی بهدرستی پاک نمیشود یا کیفیت خروجی با وجود تنظیم صحیح دستگاه افت کرده، بررسی و در صورت تأیید فنی تعویض لنز منطقی است.
آلودگی اپتیک یکی از مشکلاتی است که نباید ساده گرفته شود. دود، گردوغبار و ذرات ناشی از فرآیند میتوانند روی مسیر نور اثر بگذارند. در سیستمهایی که شیشه محافظ دارند، ابتدا باید وضعیت همان قطعه بررسی شود؛ زیرا هر افت کیفیتی الزاما به معنای خراب شدن لنز اصلی نیست. شیشه محافظ برای کاهش ورود آلودگی و پاشش به اجزای داخلی هد استفاده میشود.
- تغییر غیرعادی نقطه فوکوس
- افت محسوس کیفیت حکاکی
- تغییر شکل یا ضخامت خط برش
- برش ناقص با وجود تنظیمات قبلی
- وجود لکه، ترک یا آسیب قابل مشاهده روی اپتیک
- کاهش کیفیتی که پس از بررسی تنظیمات دستگاه همچنان باقی میماند
با این حال، تعویض سریع لنز همیشه بهترین واکنش نیست. نامیزانی آینهها، تنظیم نبودن فوکوس، کاهش عملکرد سورس، مشکل در مسیر هوا یا کالیبره نبودن سیستم نیز میتواند نتیجه مشابهی ایجاد کند.
هنگام نصب لنز جدید نیز نباید جهت قرارگیری را حدس زد. در برخی لنزهای CO2 شکل محدب و مقعر دو طرف عدسی تعیینکننده جهت نصب است و راهنمای سازنده باید مبنای کار قرار گیرد.
این مقاله را از دست ندهید: پارامترهای برش لیزری آلیاژ فولاد ضدزنگ
برای خرید لنز هد لیزر به چه مشخصاتی توجه کنیم؟
برای خرید درست، مدل دستگاه و مشخصات لنز فعلی را کنار هم بررسی کنید؛ خرید فقط بر اساس نام لنز لیزر یا یک عدد مانند 2 یا 4 اینچ کافی نیست. پیش از سفارش، این اطلاعات را آماده کنید:
- نوع دستگاه: CO2، فایبر یا UV
- مدل دقیق دستگاه
- طول موج سورس
- مدل هد
- قطر لنز
- فاصله کانونی
- میدان کاری، در سیستمهای مارکینگ
- فاصله کاری
- نوع رزوه یا اتصال
- مدل گالوو در دستگاههای فایبر
- کاربرد اصلی؛ برش، حکاکی یا مارکینگ
در دستگاههای فایبر، تطبیق طول موج تنها یکی از مراحل بررسی است. مدل گالوو، میدان، فاصله کاری و مشخصات مکانیکی نیز باید با لنز انتخابی هماهنگ باشند. در برخی مجموعههای هد، مشخصات لنز کولیماتور و فوکوس نیز باید با مدل مشخص هد تطبیق داده شوند.
در دستگاههای CO2 نیز بهتر است پیش از خرید، عکس لنز قبلی، مدل دستگاه و مشخصات لوله هد بررسی شود. برای برخی مدلها، لنزهای 2، 2.5 و 4 اینچ استفاده میشوند، اما این موضوع به ساختار دستگاه محدود میشود و نباید به همه دستگاهها تعمیم داده شود.
یک روش ساده و کمریسک این است که قبل از باز کردن قطعه قبلی، از نحوه قرارگیری آن عکس بگیرید و کد یا مشخصات روی بستهبندی و قطعه را ثبت کنید. این اطلاعات هنگام سفارش قطعه جایگزین بسیار کمککننده است. برای خرید قیچی الکترومکانیک 2006 کلیک کنید.
سخن پایانی
لنز هد لیزر قطعهای اپتیکی است که نقش مهمی در متمرکز کردن پرتو و رسیدن به خروجی دقیق دارد. نکته مهم این است که انتخاب آن نباید تنها با توجه به اندازه ظاهری یا یک عدد مانند 2، 2.5 یا 4 اینچ انجام شود؛ نوع دستگاه، طول موج، فاصله کانونی، مدل هد و کاربرد واقعی هم باید بررسی شوند.
برای دستگاههای CO2، تفاوت فاصله کانونی میتواند انتخاب لنز را بین حکاکی ظریف و کار با متریال ضخیم تغییر دهد. در سیستمهای فایبر نیز سازگاری با گالوو، میدان کاری و فاصله کاری اهمیت ویژهای دارد.
در نتیجه، لنز هد لیزر زمانی بهترین عملکرد را دارد که با کل مسیر اپتیکی دستگاه هماهنگ باشد، تمیز نگه داشته شود و در صورت نیاز با قطعهای دارای مشخصات سازگار جایگزین شود.
سوالات متداول
لنز هد لیزر چه وظیفهای دارد؟
لنز هد لیزر پرتو را متمرکز میکند تا انرژی لیزر در ناحیه موردنظر جمع شود. کیفیت این تمرکز روی دقت حکاکی و توانایی برش اثر میگذارد و فاصله کانونی نیز یکی از مشخصات مهم آن است.
بهترین لنز برای دستگاه CO2 کدام است؟
یک گزینه ثابت برای همه دستگاههای CO2 وجود ندارد. لنز 2 اینچ اغلب برای جزئیات ظریف، 2.5 اینچ برای کاربردهای متنوعتر و 4 اینچ برای عمق فوکوس بیشتر و برخی برشهای ضخیمتر مطرح میشود؛ اما مدل دستگاه و نوع متریال باید بررسی شود.
آیا میتوان لنز فایبر را روی دستگاه CO2 نصب کرد؟
خیر، صرف شباهت ظاهری برای چنین جایگزینی کافی نیست. طول موج، پوشش اپتیکی، ساختار هد و مسیر پرتو در این سیستمها متفاوت است و لنز باید بر اساس مشخصات همان دستگاه انتخاب شود.
از کجا بفهمیم لنز لیزر خراب شده است؟
وجود ترک، آسیب سطحی، آلودگی شدید یا افت کیفیت مداوم پس از بررسی فوکوس و تنظیمات میتواند نشانه نیاز به تعویض باشد. پیش از تعویض، وضعیت شیشه محافظ، آینهها، مسیر هوا و تنظیمات دستگاه نیز بررسی شود.
فاصله کانونی لنز چه تأثیری دارد؟
فاصله کانونی روی موقعیت نقطه فوکوس و عمق ناحیهای که فوکوس در آن قابل استفاده است اثر میگذارد. لنزهای کوتاهتر معمولا برای جزئیات ظریفتر و لنزهای بلندتر برای عمق فوکوس بیشتر کاربرد دارند.
