ضریب K در خمکاری چیست؟ محاسبه دقیق طول ورق قبل از خم

ضریب K در خمکاری عددی است که موقعیت محور خنثی را در ضخامت ورق فلزی مشخص می‌کند و نقش مستقیمی در محاسبه طول بازشده قطعه دارد. این پارامتر در کنار شعاع داخلی خم، ضخامت ورق و زاویه خمکاری به شما کمک می‌کند مقدار ورقی را که برای تشکیل هر خم مصرف می‌شود، دقیق‌تر به دست آورید.

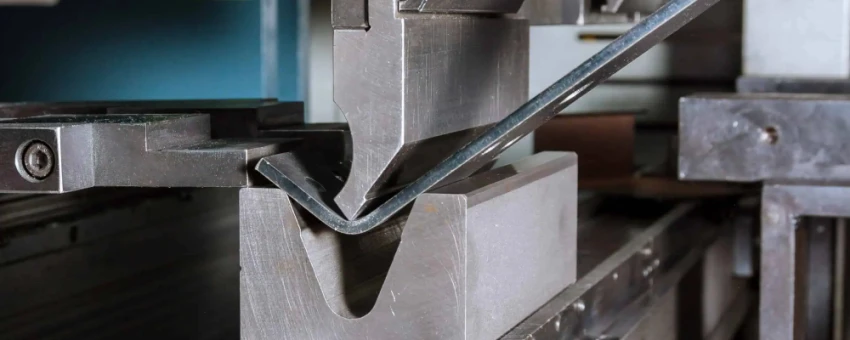

در خمکاری ورق با پرس برک، سطح بیرونی قطعه تحت کشش و سطح داخلی آن تحت فشار قرار می‌گیرد؛ بنابراین، محاسبه طول قطعه پیش از خم شدن با جمع ساده ابعاد نهایی همیشه نتیجه درستی نمی‌دهد. ضریب K این اختلاف را در محاسبات هندسی وارد می‌کند تا طول خام موردنیاز برای برش مشخص شود.

ضریب K در خمکاری چیست؟

ضریب K نسبت فاصله محور خنثی از سطح داخلی خم به ضخامت کل ورق است. این عدد بدون واحد است و مشخص می‌کند لایه‌ای که طول آن هنگام خمکاری تقریبا تغییر نمی‌کند، در کدام قسمت ضخامت قرار دارد.

برای درک این تعریف، یک ورق فلزی را در نظر بگیرید که به شکل L خم می‌شود. در قسمت بیرونی خم، الیاف فلز کشیده می‌شوند و در قسمت داخلی، الیاف تحت فشار قرار می‌گیرند. میان این دو ناحیه، لایه‌ای به نام محور خنثی (Neutral Axis) وجود دارد که تغییر طول آن در مدل محاسباتی خمکاری صفر فرض می‌شود.

در حالت اولیه و بدون تغییر شکل، می‌توان موقعیت این لایه را در میانه ضخامت تصور کرد؛ اما پس از خمکاری، محور خنثی اغلب به سمت سطح داخلی جابه‌جا می‌شود. همین جابه‌جایی است که ضریب K آن را به یک نسبت عددی تبدیل می‌کند. فرمول پایه به شکل زیر است:

K=dTK=Td​

در این رابطه:

• KK: ضریب K

• dd: فاصله سطح داخلی خم تا محور خنثی

• TT: ضخامت ورق

برای مثال، فرض کنید ضخامت ورق 22 میلی‌متر و فاصله محور خنثی تا سطح داخلی 0.80.8 میلی‌متر باشد. در این صورت:

K=0.82=0.4K=20.8​=0.4

یعنی محور خنثی در فاصله‌ای معادل 40 درصد ضخامت ورق از سطح داخلی قرار گرفته است. در بسیاری از کاربردهای متداول ورق‌کاری، مقادیر تقریبی این پارامتر در محدوده 0.30.3 تا 0.50.5 دیده می‌شوند؛ بااین‌حال، این محدوده یک قاعده عمومی است و مقدار واقعی باید با توجه به شرایط تولید بررسی شود. برای خرید دستگاه برش لیزر F-3015-3000 w کلیک کنید.

چرا محور خنثی در محاسبه طول ورق اهمیت دارد؟

محور خنثی مبنای محاسبه طول قوس ناحیه خم است. اگر موقعیت آن درست تخمین زده نشود، مقدار ماده اختصاص‌یافته به خم نیز اشتباه خواهد بود. این خطا در قطعات دارای چند خم می‌تواند روی ابعاد نهایی، محل سوراخ‌ها، فاصله لبه‌ها و مونتاژ قطعات اثر بگذارد.

به همین دلیل، ضریب K فقط یک پارامتر نظری در نقشه‌کشی نیست؛ بلکه یکی از ورودی‌های اصلی برای محاسبه دقیق الگوی تخت ورق (Flat Pattern) محسوب می‌شود.

فرمول ضریب K در خمکاری ورق فلزی چگونه است؟

برای محاسبه مستقیم ضریب K باید موقعیت محور خنثی را بدانید؛ اما در کارگاه، اغلب این فاصله مستقیما اندازه‌گیری نمی‌شود. روش کاربردی‌تر، استخراج مقدار K از طول مجاز خم یا همان Bend Allowance است. ابتدا باید رابطه طول قوس محور خنثی را بشناسید:

BA=πθ180(R+KT)BA=180πθ​(R+KT)

در این فرمول، BABA طول مجاز خم، θθ زاویه چرخش خم برحسب درجه، RR شعاع داخلی خم و TT ضخامت ورق است. مقدار KK نیز ضریب موردنظر ماست. با جابه‌جایی اجزای رابطه، فرمول محاسبه معکوس به دست می‌آید:

K=180BAπθ−RTK=Tπθ180BA​−R​

این رابطه زمانی قابل استفاده است که طول مجاز خم را به‌درستی در اختیار داشته باشید و واحد شعاع و ضخامت نیز یکسان باشد. برای جلوگیری از خطای محاسباتی، به سه نکته توجه کنید:

• زاویه واردشده باید زاویه چرخش خم باشد؛ برای خم معمولی 90 درجه، این مقدار برابر 90 است.

• شعاع مورد استفاده، شعاع داخلی واقعی خم است؛ نه شعاع بیرونی قطعه.

• طول مجاز خم باید از اندازه‌گیری معتبر یا محاسبه هندسی درست به دست آمده باشد.

در طراحی قطعات، بعضی نرم‌افزارها از جدول خم یا روابط تجربی برای تخمین K استفاده می‌کنند. این مقادیر نقطه شروع مناسبی هستند، اما برای تولید دقیق، بهتر است نتیجه با نمونه واقعی و ابزار همان کارگاه کنترل شود. برای خرید پرس برک PB4000-130 CNC کلیک کنید.

محاسبه ضریب K با مثال عددی

فرض کنید می‌خواهید یک ورق فولادی با ضخامت 22 میلی‌متر را با شعاع داخلی 22 میلی‌متر و زاویه خم 9090 درجه خم کنید. با انجام خم آزمایشی و محاسبه هندسی، طول مجاز خم برابر 4.524.52 میلی‌متر به دست آمده است. اکنون می‌توان مقدار ضریب K را محاسبه کرد.

مقادیر را در فرمول قرار می‌دهیم:

K=180×4.52π×90−22K=2π×90180×4.52​−2​

ابتدا طول مجاز خم را بر زاویه برحسب رادیان تقسیم می‌کنیم:

4.52π/2≈2.878π/24.52​≈2.878

سپس شعاع داخلی را کم می‌کنیم:

2.878−2=0.8782.878−2=0.878

در پایان، نتیجه را بر ضخامت ورق تقسیم می‌کنیم:

K=0.8782≈0.439K=20.878​≈0.439

بنابراین، ضریب K این نمونه تقریبا 0.44 است.

نکته مهم این است که مثال بالا بر مبنای طول مجاز خم فرض‌شده انجام شده است. در یک قطعه واقعی، مقدار BABA باید از ابعاد اندازه‌گیری‌شده یا محاسبات معتبر استخراج شود؛ در غیر این صورت، نتیجه فقط یک مثال آموزشی خواهد بود.

این روش به شما امکان می‌دهد ضریب K را برای جنس ورق، ضخامت، شعاع و ابزار مشخص خودتان به دست آورید، به‌جای آنکه بدون بررسی از یک عدد عمومی استفاده کنید.

چه عواملی مقدار K Factor را تغییر می‌دهند؟

مقدار ضریب K به رفتار واقعی ورق در زمان شکل‌دهی و هندسه خم وابسته است. بنابراین، دو قطعه با ضخامت یکسان ممکن است در شرایط خمکاری متفاوت به ضرایب یکسانی نیاز نداشته باشند.

1. شعاع داخلی خم و ضخامت ورق

نسبت شعاع داخلی به ضخامت، یعنی R/TR/T، یکی از شاخص‌های مهم در انتخاب مقدار اولیه ضریب K است. خم‌های تیز و شعاع‌های کوچک اغلب رفتار متفاوتی نسبت به خم‌های با شعاع بزرگ دارند. با افزایش شعاع خم نسبت به ضخامت، در بسیاری از شرایط مقدار K به محدوده بالاتری نزدیک می‌شود.

2. جنس و خواص مکانیکی فلز

فولاد کم‌کربن، استنلس استیل و آلومینیوم از نظر شکل‌پذیری و رفتار تغییر شکل یکسان نیستند. حتی دو گرید متفاوت از یک فلز نیز می‌توانند در شرایط مشابه نتایج متفاوتی داشته باشند. به همین علت، انتخاب K صرفاً بر مبنای نام فلز همیشه کافی نیست. برای خرید پرس برقی 90 سانتی EB1790 کلیک کنید.

3. روش اجرای خمکاری

در خمکاری هوایی (Air Bending)، ورق بین پانچ و قالب قرار می‌گیرد و شکل نهایی تحت تأثیر هندسه ابزار و میزان نفوذ پانچ ایجاد می‌شود. در روش‌های Bottoming و Coining، تماس ورق با ابزار و شرایط تغییر شکل متفاوت است؛ بنابراین، مقادیر مناسب K نیز ممکن است تغییر کنند.

4. هندسه پانچ و قالب

شعاع نوک پانچ، دهانه قالب V و شرایط تماس ورق با ابزار، بر شعاع داخلی واقعی قطعه و رفتار ماده اثر می‌گذارند. به همین دلیل، تغییر ابزار می‌تواند نیاز به بازبینی جدول خمکاری را ایجاد نماید.

5. جهت نورد و شرایط ماده

جهت قرارگیری قطعه نسبت به جهت نورد، ضخامت واقعی، کیفیت سطح و تفاوت‌های بچ تولید نیز ممکن است بر نتیجه خمکاری اثر بگذارند. برای قطعات حساس، کنترل نمونه واقعی ضروری است.

این مقاله را از دست ندهید: خم کن هیدرولیکی چیست؟ و چه کاربردی دارد؟

مقادیر تقریبی ضریب K در خمکاری

جدول زیر برای انتخاب مقدار اولیه در محاسبات مقدماتی مناسب است؛ اعداد، مقادیر راهنما هستند و نباید بدون آزمایش به‌عنوان داده قطعی تولید در نظر گرفته شوند.

مقادیر بالا دامنه‌های عمومی و تقریبی‌اند؛ برای مثال، نمی‌توان صرفا از روی ردیف فولاد یا آلومینیوم یک عدد قطعی برای همه ضخامت‌ها و دستگاه‌ها انتخاب کرد.

تفاوت Bend Allowance و Bend Deduction چیست؟

Bend Allowance طول قوس در امتداد محور خنثی را نشان می‌دهد؛ در مقابل، Bend Deduction مقدار اصلاحی است که از مجموع ابعاد بیرونی دو ضلع کم می‌شود تا طول خام تخت به دست آید. این دو مفهوم به هم مرتبط‌اند، اما کاربرد و روش استفاده از آن‌ها یکسان نیست. برای محاسبه کسر خم، ابتدا عقب‌نشینی بیرونی یا Outside Setback را به دست می‌آوریم:

OSSB=(R+T)tan⁡(θ2)OSSB=(R+T)tan(2θ​)

سپس:

BD=2(OSSB)−BABD=2(OSSB)−BA

در نهایت، برای یک قطعه دارای یک خم که ابعاد دو ضلع آن از گوشه نظری بیرونی اندازه‌گیری شده‌اند:

L=A+B−BDL=A+B−BD

در این رابطه، LL طول خام تخت، AA و BB ابعاد بیرونی دو ضلع و BDBD کسر خم است.

تفاوت مهم این دو روش در نوع ابعادی است که از نقشه می‌خوانید. وقتی ابعاد تا نقاط مماس خم مشخص باشند، استفاده از Bend Allowance در توسعه طول قطعه طبیعی است. اما در بسیاری از نقشه‌های صنعتی، ابعاد بیرونی ضلع‌ها داده شده‌اند و Bend Deduction محاسبه را ساده‌تر می‌کند.

برای قطعات چندخم، اصلاح هر خم باید با هندسه و روش اندازه‌گذاری همان نقشه هماهنگ باشد. ترکیب اشتباه ابعاد داخلی، بیرونی و مماسی ممکن است باعث شود یک مقدار دوبار کم یا به‌اشتباه اضافه شود.

چگونه ضریب K را در SolidWorks و نرم‌افزارهای CAD تنظیم کنیم؟

در نرم‌افزارهای طراحی ورق‌کاری، ضریب K یکی از ورودی‌های محاسبه بازشدن قطعه است. با تعیین این مقدار، نرم‌افزار می‌تواند طول قوس خم و در نتیجه ابعاد Flat Pattern را محاسبه کند؛ اما خروجی درست زمانی حاصل می‌شود که داده‌های ورودی با شرایط واقعی ساخت هماهنگ باشند. برای استفاده از این پارامتر در SolidWorks یا نرم‌افزارهای مشابه، این مراحل را دنبال کنید:

1. ضخامت ورق و شعاع داخلی خم را مطابق نقشه و ابزار واقعی وارد کنید.

2. روش محاسبه خم را از میان گزینه‌های موجود، مانند K-Factor، انتخاب کنید.

3. مقدار اولیه K را بر اساس جنس، نسبت شعاع به ضخامت و تجربه کارگاهی تعیین کنید.

4. مدل را باز کنید و طول قطعه تخت را بررسی کنید.

5. یک نمونه واقعی بسازید و ابعاد نهایی را با نقشه مقایسه کنید.

6. در صورت وجود اختلاف، ضریب را اصلاح کنید و نتیجه را دوباره اعتبارسنجی کنید.

نکته‌ای که نباید نادیده گرفته شود این است که تنظیم K به‌تنهایی تمام خطاهای خمکاری را رفع نمی‌کند. برگشت فنری، تلرانس ضخامت، شعاع واقعی قطعه و شیوه اندازه‌گذاری نیز می‌توانند بر تطابق محصول با نقشه اثر بگذارند.

بهترین کار این است که مقدار تأییدشده را همراه با جنس، ضخامت، شعاع، دستگاه و ابزار ثبت کنید. در سفارش‌های تکراری، چنین سابقه‌ای به کاهش آزمون‌وخطا و افزایش ثبات ابعادی کمک می‌کند.

مهم‌ترین اشتباهات در محاسبه ضریب K

بخش زیادی از خطاهای طول بازشده ورق از خود فرمول ناشی نمی‌شود؛ بلکه به انتخاب داده‌های نادرست یا استفاده از مقدار نامتناسب برمی‌گردد.

• استفاده از K ثابت برای همه ورق‌ها: مقدار مناسب برای یک جنس و ابزار ممکن است برای شرایط دیگر دقیق نباشد.

• جایگزین کردن شعاع بیرونی با شعاع داخلی: در فرمول طول مجاز خم، شعاع داخلی مورد استفاده قرار می‌گیرد.

• اشتباه گرفتن زاویه قطعه با زاویه چرخش خم: برای خم 90 درجه، زاویه مورد استفاده در رابطه برابر 90 درجه است.

• ترکیب واحدهای متفاوت: شعاع و ضخامت باید در یک واحد باشند.

• اعتماد کامل به مقدار پیش‌فرض CAD: خروجی نرم‌افزار باید با شرایط واقعی خمکاری کنترل شود.

• نادیده گرفتن تعداد خم‌ها: خطای کوچک در هر خم ممکن است در قطعات چندخم جمع شود.

برای قطعات دارای تلرانس محدود، بهتر است به‌جای اصلاح حدسی ابعاد برش، علت اختلاف را مشخص کنید. اندازه‌گیری صحیح، ثبت ابزار و انجام خم آزمایشی معمولا راه مطمئن‌تری برای رسیدن به طول خام دقیق است.

سخن پایانی

ضریب K پارامتری است که موقعیت محور خنثی را در ضخامت ورق مشخص می‌کند و از این طریق بر محاسبه طول مجاز خم و ابعاد قطعه تخت اثر می‌گذارد. مهم‌ترین نکته این است که مقدار آن را نباید برای تمام مواد و ابزارها ثابت فرض کرد؛ زیرا تغییر شعاع، ضخامت، جنس و روش شکل‌دهی می‌تواند نتیجه را عوض کند.

برای رسیدن به ابعاد دقیق، ابتدا از فرمول‌های محاسباتی و مقادیر راهنما استفاده کنید، سپس نتیجه را با خم آزمایشی اعتبارسنجی کنید. ضریب K در خمکاری زمانی به یک ورودی قابل اتکا تبدیل می‌شود که با شرایط واقعی کارگاه هماهنگ باشد.

سوالات متداول

1. مقدار استاندارد ضریب K چقدر است؟

یک مقدار استاندارد و یکسان برای همه شرایط وجود ندارد. در بسیاری از کاربردهای ورق‌کاری، محدوده تقریبی 0.3 تا 0.5 به‌عنوان نقطه شروع دیده می‌شود، اما مقدار مناسب باید با جنس، شعاع داخلی، ضخامت و روش خمکاری هماهنگ باشد.

2. آیا افزایش ضریب K باعث افزایش طول بازشده می‌شود؟

با ثابت بودن زاویه، شعاع داخلی و ضخامت، افزایش K طول مجاز خم را بیشتر می‌کند؛ زیرا شعاع محور خنثی افزایش می‌یابد. اثر نهایی بر طول خام به روش اندازه‌گذاری و رابطه مورد استفاده برای محاسبه قطعه نیز مربوط است.

3. بهترین روش تعیین K برای خمکاری صنعتی چیست؟

برای قطعات حساس، خم آزمایشی با همان جنس، ضخامت، پانچ و قالب تولید انجام دهید. سپس ابعاد قطعه را اندازه‌گیری و ضریب K را از طول مجاز خم محاسبه کنید. ثبت نتایج در جدول کارگاهی، تکرارپذیری تولید را بهتر می‌کند.
