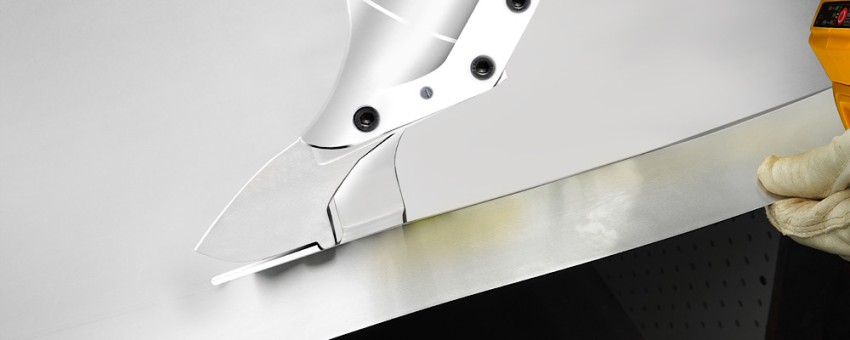

زاویه قیچی چه نقشی دارد؟ راز یک برش تمیز در ورقکاری
در صنایع فلزی، کیفیت برش ورق فقط به قدرت دستگاه یا تیزی تیغه وابسته نیست. پارامترهایی مانند زاویه برش، فاصله بین تیغهها، ضخامت و جنس ورق، سرعت برش و نحوه مهار قطعه همگی میتوانند نتیجه نهایی را تغییر دهند. در میان این عوامل، زاویه برش در قیچی ورق یکی از تنظیمات مهمی است که هم روی نیروی موردنیاز دستگاه و هم روی میزان تغییر شکل قطعه اثر میگذارد.
در قیچیهای گیوتینی، تیغه بالایی معمولا با زاویه مشخصی نسبت به تیغه پایینی حرکت میکند. این شیب باعث میشود ورق بهجای اینکه در یک لحظه در تمام عرض بریده شود، بهصورت تدریجی و شبیه حرکت قیچی بریده شود. نتیجه این طراحی، کاهش نیروی اوج برش است؛ با این حال، افزایش بیش از حد زاویه میتواند مشکلاتی مانند پیچش، خمیدگی و کاهش تختی ورق را ایجاد کند.

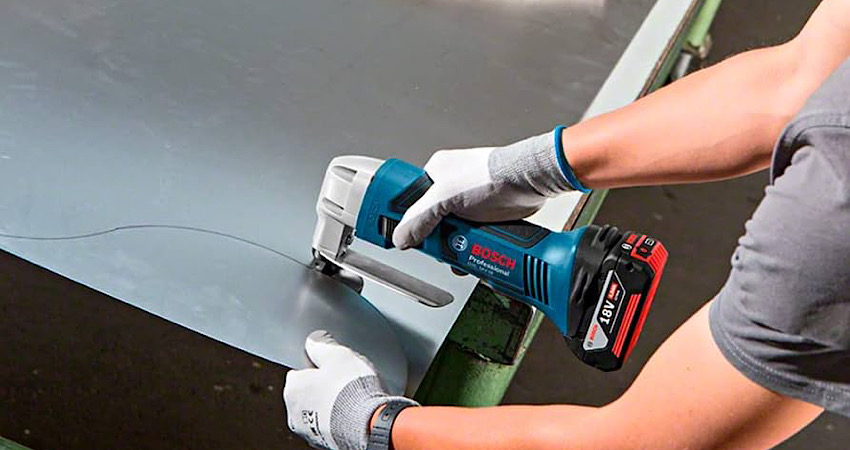

زاویه برش در قیچی ورق چیست؟
زاویه برش که در منابع فنی با اصطلاحاتی مانند Rake Angle یا Shear Angle نیز شناخته میشود، به شیب تیغه متحرک نسبت به تیغه ثابت در فرایند برش اشاره دارد.
در یک قیچی گیوتینی، تیغه بالایی بهگونهای حرکت میکند که تمام عرض ورق را همزمان تحت فشار قرار ندهد. یک قسمت از تیغه ابتدا وارد ورق میشود و سپس ناحیه برش در طول تیغه پیشروی میکند. به همین دلیل، نیروی لازم برای برش در هر لحظه نسبت به حالتی که تمام عرض ورق بهطور همزمان بریده شود، کمتر خواهد بود.
به زبان ساده، میتوان عملکرد آن را با یک قیچی معمولی مقایسه کرد. در قیچی دستی نیز دو تیغه بهصورت تدریجی روی یکدیگر حرکت میکنند و ماده را مرحلهبهمرحله جدا میکنند. قیچی ورق صنعتی نیز از همین اصل برای مدیریت نیروی برش استفاده میکند.
چرا در قیچی ورق از زاویه برش استفاده میشود؟
اگر تیغه بالایی و پایینی کاملا موازی باشند و کل عرض ورق در یک لحظه تحت برش قرار گیرد، نیروی بسیار زیادی لازم خواهد بود. هرچه عرض برش بیشتر باشد، این مسئله اهمیت بیشتری پیدا مینماید. ایجاد زاویه در تیغه باعث میشود فقط بخشی از ورق در هر لحظه درگیر فرایند برش باشد.
بنابراین نیروی اوج کاهش پیدا میکند و دستگاه میتواند با ظرفیت مشخص خود، ورق ضخیمتری را برش دهد. افزایش زاویه شیب تیغه میتواند نیروی برش موردنیاز را کاهش دهد، هرچند افزایش بیش از حد آن تغییر شکل قطعه را بیشتر میکند. به همین دلیل، زاویه برش صرفا یک ویژگی هندسی تیغه نیست؛ بلکه یکی از پارامترهای مؤثر در طراحی و عملکرد قیچی ورق محسوب میشود.
تاثیر زاویه برش بر نیروی موردنیاز دستگاه
یکی از مهمترین اثرات زاویه برش، تغییر مقدار نیروی موردنیاز برای بریدن ورق است. هرچه برش تدریجیتر انجام شود، سطح کمتری از ورق در یک لحظه تحت نیروی برشی قرار میگیرد. بنابراین فشار اوج واردشده به سیستم کاهش پیدا میکند.
در پژوهشهای مربوط به فرایند گیوتینکردن ورق نیز افزایش زاویه rake با کاهش نیروی برش همراه دانسته شده است. در عین حال، هدف عملی تنها کاهش نیرو نیست؛ بلکه باید میان نیروی برش، کیفیت لبه و تختی ورق تعادل ایجاد شود.
این موضوع برای ورقهای ضخیم اهمیت بیشتری دارد. اگر زاویه بسیار کم باشد، نیروی زیادی برای برش لازم خواهد بود و ممکن است ظرفیت دستگاه محدود شود.
آیا افزایش زاویه برش همیشه بهتر است؟
خیر. این تصور یکی از اشتباهات رایج در تنظیم قیچی ورق است. افزایش زاویه میتواند نیروی اوج برش را کاهش دهد، اما در مقابل، نیروهای جانبی و تغییر شکل ورق را افزایش دهد. در نتیجه ممکن است قطعه پس از برش دیگر کاملاً تخت و مستقیم نباشد.
منابع فنی برای این وضعیت به عیوبی مانند Twisting، Crooking و Bowing اشاره میکنند. این مشکلات بهخصوص هنگام برش نوارهای باریک بیشتر خود را نشان میدهند و یکی از راهکارهای کاهش آنها، استفاده از زاویه برش کمتر است.

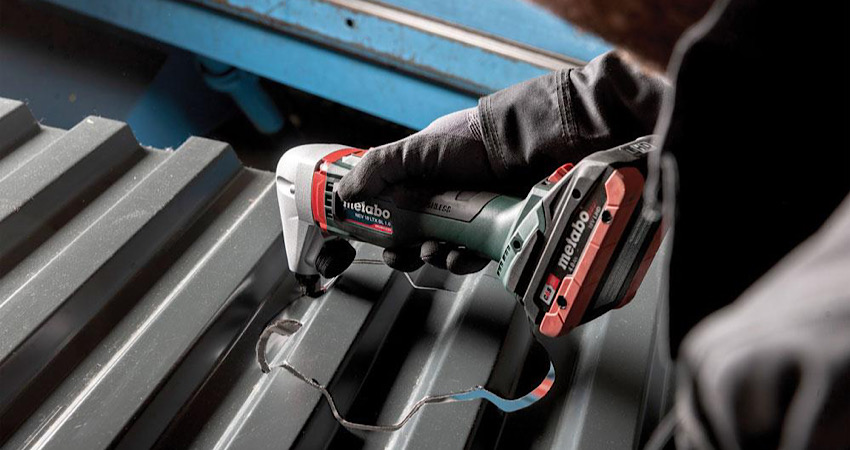

تاثیر زاویه برش بر کیفیت لبه ورق
کیفیت لبه یکی از مهمترین معیارهای ارزیابی عملکرد قیچی ورق است. در یک برش مناسب، لبه ورق باید تا حد امکان منظم، یکنواخت و دارای پلیسه کنترلشده باشد. فرایند برش ورق در چند مرحله اتفاق میافتد؛ ابتدا تغییر شکل پلاستیک ایجاد میشود، سپس تیغه وارد ماده شده و یک ناحیه نسبتا صاف و برشخورده شکل میگیرد و در ادامه ترکها در ماده گسترش پیدا میکنند تا قطعه جدا شود.
نسبت این نواحی یکی از عوامل مؤثر بر کیفیت لبه است. با این حال، نباید تمام مشکلات لبه را به زاویه نسبت داد. فاصله بین تیغهها یا Blade Clearance در بسیاری از موارد نقش بسیار مهمی دارد.
اگر فاصله تیغهها بیش از حد زیاد باشد، ورق بیشتر بین تیغهها کشیده و تغییر شکل داده میشود و احتمال ایجاد لبه زبر، پلیسه و تغییر شکل افزایش پیدا میکند. اگر این فاصله بیش از حد کم باشد نیز نیروی برش و سایش تیغه میتواند افزایش پیدا کند.
ارتباط زاویه برش با پلیسه
پلیسه یکی از مشکلاتی است که هنگام برش نادرست ورق ایجاد میشود. البته پلیسه فقط به زاویه برش مربوط نیست و باید عواملی مانند فاصله تیغهها، تیزی تیغه، جنس ورق و وضعیت نصب تیغه را نیز بررسی کرد.
تیغه کند میتواند باعث افزایش تغییر شکل و ایجاد لبه نامناسب شود. از طرف دیگر، Clearance نامناسب نیز میتواند مقدار پلیسه و کیفیت سطح برش را تغییر دهد. تیغه باید تیز باشد و فاصله بین تیغهها متناسب با جنس و ضخامت ورق تنظیم شود. بنابراین اگر بعد از تغییر زاویه هنوز پلیسه زیادی روی ورق وجود دارد، نباید بدون بررسی سایر پارامترها زاویه را تغییر داد.
زاویه برش چه تاثیری بر تاببرداشتن ورق دارد؟
یکی از مهمترین موضوعات هنگام تنظیم زاویه، تغییر شکل قطعه پس از برش است. وقتی زاویه زیاد میشود، تیغه در طول ورق به شکل تدریجی حرکت میکند. این شرایط میتواند نیروهای جانبی ایجاد کند و در بعضی قطعات باعث شود نوار جداشده از حالت تخت خارج شود.
پیچش یا Twisting
در این حالت، نوار بریدهشده حول محور طولی خود میپیچد. این مشکل بهخصوص هنگام برش نوارهای باریک اتفاق میافتد. ترکیبی از عرض کم نوار، ضخامت ورق، ویژگیهای ماده و زاویه بالای برش میتواند احتمال پیچش را افزایش دهد. برای کاهش این مشکل معمولا کاهش زاویه و در صورت نیاز استفاده از تجهیزات مهارکننده ورق پیشنهاد میشود.
خمیدگی یا Bowing
گاهی قطعه پس از برش به شکل خمیده درمیآید و دیگر کاملا تخت نیست. زاویه برش، استحکام ورق و نحوه نگهداری آن میتوانند در ایجاد این حالت نقش داشته باشند. کاهش زاویه برش و استفاده صحیح از سیستم نگهدارنده ورق از راهکارهایی است که برای کنترل این مشکل مطرح میشود.
انحراف یا Crooking
در این حالت، نوار یا ورق در صفحه خود از مسیر مستقیم خارج میشود و حالت کمانی پیدا میکند. تنشهای پسماند موجود در ورق نیز میتوانند در بروز این مشکل نقش داشته باشند. بنابراین حتی با تنظیم صحیح دستگاه، ویژگیهای اولیه خود ورق نیز باید در نظر گرفته شود.
رابطه زاویه برش و ضخامت ورق
ضخامت ورق یکی از عوامل اصلی در انتخاب تنظیمات قیچی است. برای ورقهای ضخیم، کاهش نیروی اوج برش اهمیت بیشتری پیدا میکند و استفاده از زاویه مناسب میتواند ظرفیت عملی دستگاه را بهتر کند. در مقابل، هنگام برش ورقهای نازک یا نوارهای باریک، کنترل تغییر شکل اهمیت بیشتری پیدا میکند.
به همین دلیل دستگاههای دارای Variable Rake Angle یا زاویه برش متغیر، انعطاف بیشتری دارند. اپراتور میتواند تنظیمات دستگاه را متناسب با جنس، ضخامت و نوع برش تغییر دهد.
البته عدد مناسب زاویه را نمیتوان بدون توجه به مدل دستگاه تعیین کرد. هندسه تیغه، طراحی ماشین، ضخامت ورق و توصیه سازنده همگی باید در نظر گرفته شوند.
بهترین زاویه برش برای قیچی ورق چقدر است؟
برای این سوال یک عدد ثابت و قابل استفاده برای تمام دستگاهها وجود ندارد. در برخی مطالعات مربوط به فرایند گیوتین، محدودهای در حدود 0.5 تا 3 درجه بهعنوان محدوده عملی برای ایجاد تعادل میان کیفیت قطعه و نیروی برش مطرح شده است؛ اما این موضوع به طراحی دستگاه و شرایط برش وابسته است و نباید آن را بهعنوان تنظیم عمومی تمام قیچیها در نظر گرفت.
افزایش بیش از حد rake میتواند تغییر شکل قطعه و نیاز به نیروی نگهدارنده را افزایش دهد. بنابراین بهترین روش این است که ابتدا جدول تنظیمات سازنده دستگاه بررسی شود و سپس با یک برش آزمایشی، کیفیت لبه و میزان تغییر شکل قطعه ارزیابی شود.
تفاوت زاویه برش با فاصله تیغهها چیست؟
این دو پارامتر را نباید با یکدیگر اشتباه گرفت. زاویه برش تعیین میکند تیغه متحرک با چه شیبی وارد ورق شود و برش چگونه در طول ورق پیشروی کند. اما فاصله تیغهها یا Blade Clearance فاصله میان لبه تیغه بالایی و پایینی در ناحیه برش است. هر دو پارامتر روی کیفیت برش اثر دارند، اما نقش آنها متفاوت است.
برای مثال، اگر Clearance بیش از حد کم باشد، نیروی برش افزایش پیدا میکند و احتمال سایش یا آسیب تیغه بیشتر میشود. اگر Clearance بیش از حد زیاد باشد، ورق بین تیغهها بیشتر تغییر شکل پیدا میکند و لبه برش میتواند زبرتر و دارای پلیسه بیشتری شود.
مهمترین عوامل موثر بر کیفیت برش قیچی ورق
برای رسیدن به یک برش دقیق و تمیز باید مجموعهای از پارامترها بررسی شود:
-
زاویه برش یا Rake Angle
-
فاصله بین تیغههای بالا و پایین
-
ضخامت ورق
-
جنس و استحکام ورق
-
تیزی و وضعیت تیغه
-
همراستایی تیغهها
-
سرعت حرکت تیغه
-
فشار و عملکرد سیستم هیدرولیک
-
نحوه نگهداشتن ورق
-
دقت Back Gauge
-
عرض قطعهای که قرار است بریده شود
-
وضعیت تنشهای پسماند موجود در ورق
Clearance باید با توجه به جنس، ضخامت، هندسه تیغه و شرایط واقعی دستگاه تعیین شود و یک جدول عمومی نمیتواند جای دستورالعمل سازنده و برش آزمایشی را بگیرد.
اگر لبه ورق پلیسه دارد چه چیزی را بررسی کنیم؟
وجود پلیسه الزاما به معنای اشتباه بودن زاویه برش نیست. برای پیدا کردن علت، بهتر است این موارد به ترتیب بررسی شوند:
1. وضعیت تیغه
اگر تیغه کند یا آسیبدیده باشد، کیفیت برش افت میکند.
2. فاصله تیغهها
Clearance نامناسب یکی از عوامل مهم ایجاد پلیسه و لبه نامنظم است.
3. جنس و ضخامت ورق
تنظیمی که برای فولاد کمکربن مناسب است، الزاما برای استیل یا آلومینیوم مناسب نیست.
4. زاویه برش
اگر قطعه دچار پیچش یا تغییر شکل قابل توجه شده است، ممکن است زاویه بیش از حد برای آن شرایط انتخاب شده باشد.
5. مهار ورق
حرکت ورق هنگام برش میتواند دقت و کیفیت نهایی را کاهش دهد.

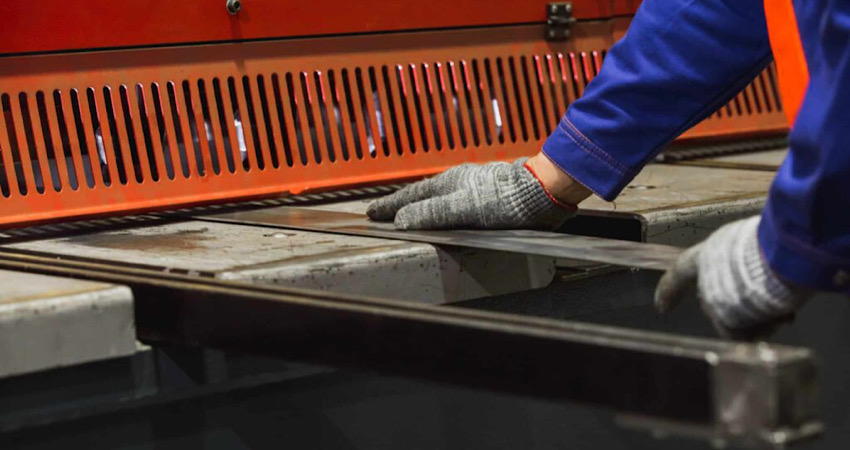

قیچی با زاویه برش متغیر چه مزیتی دارد؟
در دستگاههای دارای Variable Rake Angle، اپراتور میتواند زاویه تیغه را با توجه به شرایط کار تنظیم کند. این قابلیت بهخصوص در کارگاههایی که با ضخامتها و جنسهای مختلف ورق سروکار دارند، اهمیت زیادی دارد.
برای نمونه، در یک عملیات ممکن است کاهش زاویه برای حفظ تختی نوار اولویت داشته باشد و در عملیات دیگری افزایش زاویه برای کاهش نیروی اوج برش مفیدتر باشد. هدف اصلی این سیستم، پیدا کردن نقطهای است که بین ظرفیت دستگاه، نیروی برش و کیفیت قطعه تعادل مناسبی ایجاد کند.
سخن پایانی
در نهایت، زاویه برش در قیچی ورق یکی از پارامترهای مهم در فرایند برش فلزات است. این زاویه موجب میشود تیغه بهصورت تدریجی وارد ورق شود و در نتیجه نیروی اوج موردنیاز برای برش کاهش پیدا نماید. این ویژگی بهخصوص در برش ورقهای ضخیم اهمیت دارد.
اما افزایش زاویه بدون محدودیت، راه رسیدن به برش بهتر نیست. زاویه زیاد میتواند احتمال پیچش، خمیدگی، انحراف و کاهش تختی ورق را افزایش دهد؛ بهخصوص زمانی که نوارهای باریک بریده میشوند.
در نتیجه، بهترین زاویه برش برای هر عملیات، زاویهای است که بتواند با کمترین نیروی غیرضروری، لبه تمیز، پلیسه کنترلشده، دقت ابعادی مناسب و کمترین تغییر شکل را ایجاد کند. برای تنظیم واقعی دستگاه نیز توصیه سازنده همان مدل، برش آزمایشی و بررسی لبه قطعه باید مبنای تصمیم قرار گیرد، نه یک عدد ثابت و عمومی.
سوالات متداول
زاویه برش در قیچی ورق چیست؟
زاویه برش یا Rake Angle شیب تیغه بالایی نسبت به تیغه پایینی است که باعث میشود عملیات برش بهصورت تدریجی در عرض ورق انجام شود. این طراحی، نیروی اوج موردنیاز برای برش را کاهش میدهد.
افزایش زاویه برش چه تأثیری روی نیروی دستگاه دارد؟
افزایش زاویه معمولا باعث کاهش نیروی اوج برش میشود؛ زیرا تیغه بهجای وارد کردن نیرو به کل عرض ورق، بهصورت مرحلهای آن را میبرد. این ویژگی در برش ورقهای ضخیم اهمیت بیشتری دارد.
آیا هرچه زاویه برش بیشتر باشد، کیفیت برش بهتر میشود؟
خیر. افزایش بیش از حد زاویه میتواند باعث پیچش، خمیدگی و انحراف نوار برشخورده شود. بنابراین زاویه باید متناسب با ضخامت، جنس و عرض قطعه انتخاب شود.
بهترین زاویه برش برای قیچی ورق چقدر است؟
یک عدد ثابت برای همه دستگاهها وجود ندارد. محدوده مناسب به طراحی قیچی، نوع تیغه، ضخامت و جنس ورق و نوع برش بستگی دارد. برای تنظیم دقیق باید جدول و دستورالعمل سازنده دستگاه ملاک قرار گیرد.
زاویه برش روی پلیسه ورق تأثیر دارد؟
بله، اما پلیسه فقط به زاویه وابسته نیست. فاصله بین تیغهها، تیزی تیغه، جنس ورق و شرایط برش نیز تاثیر قابل توجهی دارند. تحقیقات آزمایشگاهی نیز ارتباط میان زاویه، Clearance، تیزی تیغه و ارتفاع پلیسه را نشان دادهاند.
تفاوت زاویه برش و فاصله تیغهها چیست؟
زاویه برش، شیب تیغه متحرک را مشخص میکند؛ اما Blade Clearance فاصله بین تیغه بالایی و پایینی در محل برش است. این دو پارامتر باید هماهنگ تنظیم شوند، زیرا هر دو روی کیفیت لبه و تغییر شکل ورق اثر دارند.
چرا نوار ورق بعد از برش پیچ میخورد؟
یکی از دلایل احتمالی، زیاد بودن زاویه برش نسبت به شرایط قطعه است. نوارهای باریک بیشتر مستعد پیچش و خمیدگی هستند. کاهش زاویه، بررسی مهار ورق و کنترل وضعیت تیغه میتواند در رفع مشکل مؤثر باشد.
زاویه برش مناسب برای ورق ضخیم بیشتر است یا کمتر؟
در بسیاری از قیچیها، برای ورقهای ضخیمتر از زاویه بیشتری استفاده میشود تا نیروی اوج برش کاهش پیدا کند؛ اما مقدار دقیق باید مطابق ظرفیت و طراحی همان دستگاه تعیین شود.
