علت هوا گرفتن سیستم هیدرولیک؛ 7 نشانه مهم و روش اصولی هواگیری
هوا گرفتن سیستم هیدرولیک معمولا با نشانه‌هایی مثل حرکت پرشی جک، صدای غیرعادی پمپ، نوسان فشار، کف کردن روغن و کاهش قدرت عملگر خودش را نشان می‌دهد؛ اما نکته مهم اینجاست که فقط هواگیری کردن همیشه مشکل را حل نمی‌کند. اگر هوا از خط مکش، اتصالات، سطح پایین روغن یا مسیر برگشت دوباره وارد مدار شود، ایراد خیلی زود برمی‌گردد. به همین دلیل، پیدا کردن مسیر ورود هوا به اندازه خارج کردن آن اهمیت دارد.
در یک مدار سالم، روغن هیدرولیک باید تا حد ممکن یکنواخت حرکت کند و نیرو را با کمترین تغییر به جک یا موتور منتقل کند. وجود حباب‌های آزاد این رفتار را به هم می‌زند، چون هوا برخلاف روغن به‌راحتی فشرده می‌شود. نتیجه می‌تواند از یک لرزش ساده شروع شود و در صورت ادامه کار، به افزایش حرارت، افت راندمان، آسیب پمپ و حتی کاویتاسیون برسد.

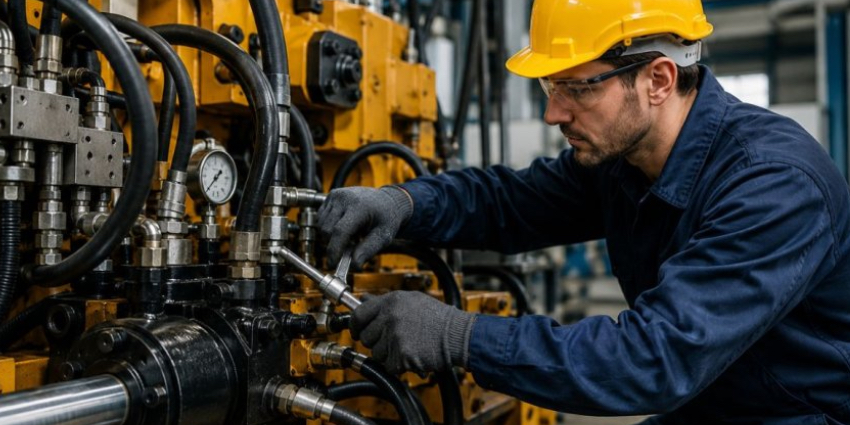

هوا گرفتن سیستم هیدرولیک یعنی چه؟
هوا گرفتن سیستم هیدرولیک یعنی مقداری هوا به شکل حباب آزاد یا هوای محبوس وارد مدار روغن شده باشد و در مسیر گردش سیال باقی بماند. این اتفاق ممکن است بعد از تعمیرات، تعویض شیلنگ یا پمپ رخ دهد، اما همیشه هم با باز شدن مدار شروع نمی‌شود؛ یک اتصال نامناسب در قسمت مکش یا حتی پایین آمدن بیش از حد سطح روغن می‌تواند هوا را وارد چرخه کند. برای خرید CNC پرس پانچ تک کار کلیک کنید.
نکته‌ای که در عیب‌یابی اهمیت زیادی دارد، تفاوت بین هوای محلول، حباب‌های معلق، کف و کاویتاسیون است. مقداری هوا به‌صورت محلول در روغن وجود دارد و الزاما مشکل‌ساز نیست. دردسر زمانی شروع می‌شود که هوا از حالت محلول خارج شود یا از بیرون وارد مدار شده و به شکل حباب در روغن پخش شود. این حباب‌ها خاصیت تراکم‌پذیری ایجاد می‌کنند و پاسخ سیستم را نرم، تأخیردار و ناپایدار می‌سازند.
به زبان ساده، وقتی اپراتور فرمان حرکت جک را می‌دهد، بخشی از انرژی به‌جای جابه‌جا کردن روغن و حرکت دادن عملگر، صرف فشرده شدن هوا می‌شود. به همین دلیل ممکن است جک ابتدا مکث کند، بعد ناگهان حرکت کند یا در طول مسیر سرعت ثابتی نداشته باشد.
این موضوع با یک نشتی روغن معمولی هم تفاوت دارد. ممکن است در خط مکش تقریبا هیچ روغنی روی زمین دیده نشود، اما همان اتصال بتواند هنگام کار پمپ، هوا را به داخل بکشد.
علت هوا گرفتن سیستم هیدرولیک چیست؟
مهم‌ترین علت هوا گرفتن سیستم هیدرولیک اغلب در مسیر مکش، مخزن یا فرآیند تعمیر و پر کردن روغن پیدا می‌شود. پایین بودن سطح روغن، شل بودن اتصالات مکش، خرابی آب‌بندها، گرفتگی صافی، برگشت نامناسب روغن به مخزن و هواگیری ناقص بعد از تعمیر از موارد مهم هستند.
| علت | چه اتفاقی می‌افتد؟ | نشانه محتمل |
|---|---|---|
| پایین بودن سطح روغن | پمپ ممکن است همراه روغن، هوا بکشد | کف و حباب در مخزن |
| نشتی خط مکش | هوا از محل اتصال وارد مدار می‌شود | صدای پمپ و حرکت ناپایدار |
| گرفتگی صافی مکش | جریان ورودی پمپ محدود می‌شود | زوزه یا صدای شبیه شن |
| برگشت نامناسب روغن | روغن با هوا مخلوط می‌شود | کف زیاد در مخزن |
| تعمیر یا تعویض قطعه | هوا وارد خطوط و محفظه‌ها می‌شود | حرکت پرشی پس از سرویس |
| روغن نامناسب یا شرایط دمایی نامطلوب | ورود روغن به پمپ دشوارتر می‌شود | افزایش احتمال کاویتاسیون |
یکی از اشتباهات مهم این است که همه تقصیرها را متوجه پمپ می‌کنند. در حالی که پمپ ممکن است کاملا سالم باشد و مشکل از شیلنگ یا اتصالی باشد که در قسمت مکش آب‌بندی مناسبی ندارد. چون این بخش در شرایط مکش قرار دارد، امکان کشیده شدن هوا به داخل آن وجود دارد بدون اینکه الزاما نشتی واضح روغن مشاهده شود. برای مشاهده قیمت و خرید قیچی الکترومکانیک 2503 کلیک کنید.
سطح پایین روغن هیدرولیک نیز اهمیت زیادی دارد. وقتی روغن به اندازه کافی در مخزن نباشد، ممکن است جریان برگشتی یا گردابه نزدیک ورودی پمپ، هوا را وارد روغن کند. در چنین شرایطی اضافه کردن روغن می‌تواند بخشی از مشکل را برطرف کند، اما اگر علت کم شدن سطح روغن یک نشتی باشد، مشکل دوباره ظاهر خواهد شد.
از طرف دیگر، مسیر برگشت نباید روغن را با شدت و از ارتفاع زیاد داخل مخزن تخلیه کند. چنین حالتی هوا را با روغن مخلوط می‌کند و کف کردن روغن هیدرولیک را افزایش می‌دهد. پایین بودن سطح روغن هم این وضعیت را بدتر می‌کند.
این مقاله را از دست ندهید: انواع روغن هیدرولیک صنعتی + تفاوت‌ها، کاربردها و نکات مهم خرید

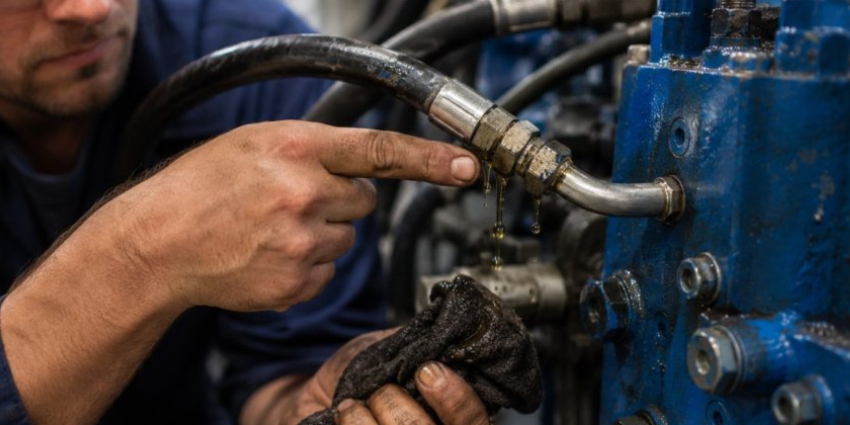

نشانه‌های هوا گرفتن پمپ و مدار هیدرولیک
مهم‌ترین نشانه‌ها صدای غیرعادی پمپ، حرکت پرشی جک، نوسان فشار، کف یا حباب در مخزن و کاهش پایداری عملکرد هستند. با این حال، هیچ‌کدام از این موارد به‌تنهایی تشخیص قطعی محسوب نمی‌شوند و باید همراه با وضعیت روغن، مسیر مکش و رفتار دستگاه بررسی شوند.
صدای زوزه، تق‌تق یا صدای شبیه شن
وقتی پمپ صدایی غیرعادی پیدا می‌کند، اولین کار تعویض آن نیست. وجود هوا، محدود شدن جریان ورودی و کاویتاسیون پمپ می‌توانند صداهای مشابهی ایجاد کنند. صدای کوبشی یا شبیه عبور شن و تیله از داخل پمپ، به‌خصوص وقتی همراه با افت عملکرد باشد، نیاز به بررسی فوری مسیر ورودی دارد.
حرکت پرشی و ناپایدار جک
اگر جک به‌جای حرکت یکنواخت، مکث می‌کند و بعد ناگهان جلو می‌رود، وجود هوا یکی از گزینه‌های جدی در عیب‌یابی است. حباب‌های قابل فشرده شدن باعث می‌شوند پاسخ عملگر نسبت به فرمان، دقیق و فوری نباشد. این وضعیت در حرکت‌های آهسته یا زمانی که کنترل دقیق جک اهمیت دارد، بیشتر به چشم می‌آید.
کف یا حباب در مخزن
دیدن حباب یا کف در روغن برگشتی می‌تواند سرنخ مهمی باشد. با این حال، کف الزاما فقط از هواگیری ناقص ناشی نمی‌شود؛ تلاطم شدید مسیر برگشت، سطح پایین روغن، آلودگی یا شرایط نامناسب سیال نیز می‌توانند ظاهر روغن را تغییر دهند. بنابراین قبل از تخلیه کامل روغن باید منشأ ایجاد کف پیدا شود.
افت فشار و تغییر رفتار دستگاه
هوا می‌تواند باعث شود فشار و عملکرد سیستم پایدار نباشد. گاهی گیج فشار عددی نشان می‌دهد که در نگاه اول طبیعی به نظر می‌رسد، اما جک قدرت یا سرعت مورد انتظار را ندارد. در این شرایط فقط به عدد فشار نگاه نکنید؛ دبی واقعی، وضعیت پمپ، مسیر مکش و وجود هوا نیز باید بررسی شوند. برای خرید دستگاه برش لیزر F-3015-3000 w کلیک کنید.
روش هواگیری سیستم هیدرولیک؛ مرحله‌به‌مرحله
برای هواگیری سیستم هیدرولیک ابتدا باید علت ورود هوا کنترل شود و سپس هوای محبوس از نقاط مناسب مدار خارج شود. انجام هواگیری بدون رفع نشتی مکش، مشکل را موقتا پنهان می‌کند و احتمال برگشت دوباره ایراد زیاد خواهد بود. روش دقیق نیز به نوع مدار و دستورالعمل تجهیزات بستگی دارد.
1. دستگاه را ایمن و فشار را تخلیه کنید
پیش از باز کردن هر اتصال یا شیر هواگیری، دستگاه را خاموش کنید و فشار ذخیره‌شده در مدار را طبق روش ایمن سرویس همان دستگاه تخلیه کنید. روغن هیدرولیک تحت فشار می‌تواند خطر جدی ایجاد کند؛ بنابراین باز کردن اتصال برای دیدن اینکه هوا دارد یا نه روش مناسبی نیست.
2. سطح و وضعیت روغن را بررسی کنید
سطح روغن را کنترل کنید و مطمئن شوید سیال مورد استفاده با مشخصات مورد نیاز مدار سازگار است. وجود کف، کدری غیرعادی یا حباب‌های فراوان باید جدی گرفته شود.
3. مسیر مکش را بررسی کنید
اتصالات، شیلنگ، آب‌بندها، صافی مکش و محل اتصال پمپ را بررسی کنید. در بسیاری از موارد، مشکل اصلی همین قسمت است. صافی مکش گرفته یا مسیر باریک و محدود می‌تواند جریان ورودی را کاهش داده و شرایط مناسبی برای کاویتاسیون ایجاد کند.
4. از نقاط مناسب هواگیری کنید
اگر پمپ یا مدار به شیر هواگیری مجهز است، هوا باید طبق روش سرویس همان سیستم از نقطه مناسب خارج شود. در بعضی مدارها نقاط بالاتر خطوط یا بدنه عملگر برای خروج هوای محبوس در نظر گرفته می‌شوند.
5. جک را با فشار پایین و بدون بار حرکت دهید
پس از آماده‌سازی مدار، عملگرها باید با شرایط کنترل‌شده چند بار در محدوده مجاز حرکت کنند تا هوای باقی‌مانده فرصت خروج پیدا کند. حرکت ناگهانی یا کار کردن با فشار بالا در ابتدای هواگیری می‌تواند شرایط را بدتر کند.
6. سطح روغن را دوباره کنترل کنید
پس از هواگیری، سطح روغن ممکن است تغییر کند. بنابراین مخزن را دوباره بررسی کنید و در صورت نیاز تا محدوده مجاز پر کنید.
7. عملکرد نهایی را بررسی کنید
در پایان، به صدای پمپ، یکنواختی حرکت جک، وضعیت روغن و پایداری فشار توجه کنید. اگر نشانه‌ها باقی مانده‌اند، هواگیری دوباره بدون عیب‌یابی علت اصلی راه‌حل مناسبی نیست.
تفاوت هوا گرفتن سیستم با کاویتاسیون چیست؟
این دو مشکل به هم نزدیک‌اند، اما یکی نیستند. هواگیری ناقص یا ورود هوا یعنی هوای آزاد وارد روغن شده یا در مدار محبوس مانده است؛ در مقابل، کاویتاسیون معمولا زمانی شکل می‌گیرد که فشار ورودی پمپ بیش از حد پایین بیاید و حباب‌هایی در ناحیه کم‌فشار ایجاد و سپس در فشار بالاتر فروبریزند.
این تفاوت برای تعمیرکار مهم است، چون راه‌حل‌ها یکسان نیستند. اگر مشکل از هوای محبوس باشد، هواگیری درست می‌تواند عملکرد را برگرداند. اما اگر صافی مکش گرفته، قطر خط مکش نامناسب، مسیر بیش از حد محدود یا سطح روغن پایین باشد، فقط هواگیری کردن علت اصلی را از بین نمی‌برد.
| مورد | ورود هوا / هوای محبوس | کاویتاسیون |
|---|---|---|
| منشأ اصلی | نشتی مکش، سرویس، سطح پایین روغن یا تلاطم | افت بیش از حد فشار در ورودی پمپ |
| نشانه رایج | حرکت پرشی و عملکرد نرم و ناپایدار | صدای کوبشی یا شبیه شن |
| محل مهم بررسی | اتصالات و مسیر مکش و مخزن | مسیر ورودی، صافی و شرایط مکش |
| راهکار | رفع منشأ هوا + هواگیری | رفع محدودیت مکش و اصلاح شرایط ورودی |
چه زمانی هواگیری کافی نیست؟
اگر پس از هواگیری هنوز صدای پمپ، لرزش جک، کف روغن، افت فشار یا حرکت نامنظم باقی مانده باشد، باید عیب‌یابی را یک مرحله جلوتر ببرید. تکرار چندباره هواگیری بدون پیدا کردن علت، اغلب فقط زمان تعمیر را بیشتر می‌کند. این موارد را بررسی کنید:
- ویسکوزیته نامناسب روغن برای شرایط کاری
- نشتی در خط مکش و اتصالات
- گرفتگی صافی یا مسیر ورودی
- برگشت نامناسب روغن به مخزن
- سطح نامناسب روغن مخزن
- وضعیت آب‌بندها و اورینگ‌ها
- خرابی یا فرسودگی پمپ
- آلودگی یا تخریب روغن
- وجود کاویتاسیون
نکته مهم این است که یک علامت می‌تواند چند علت داشته باشد. برای مثال، صدای پمپ به‌تنهایی ثابت نمی‌کند که مدار هوا گرفته است؛ محدودیت ورودی، صافی مسدود و کاویتاسیون هم می‌توانند رفتار مشابهی ایجاد کنند.
اگر سیستم مربوط به تجهیزات سنگین، بالابر، پرس، ماشین‌آلات صنعتی یا هر دستگاهی است که خرابی آن می‌تواند خطر ایمنی ایجاد کند، باز کردن مدار و انجام آزمون‌های فشار باید توسط فردی انجام شود که با همان سیستم آشنایی دارد.
سخن پایانی
هوا گرفتن سیستم هیدرولیک فقط یک حباب ساده داخل روغن نیست؛ وقتی هوا در مدار باقی بماند، می‌تواند دقت حرکت، انتقال نیرو، پایداری فشار و سلامت پمپ را تحت تأثیر قرار دهد. مهم‌ترین نکته این است که قبل از هواگیری، مسیر احتمالی ورود هوا را پیدا کنید؛ مخصوصا در خط مکش و اطراف مخزن.
صدای غیرعادی پمپ، حرکت ضربه‌ای جک، کف کردن روغن و افت عملکرد هشدارهایی هستند که نباید نادیده گرفته شوند. همچنین هر صدای پمپ یا نوسان فشار را نباید فورا به هوا نسبت داد، چون کاویتاسیون و محدودیت مسیر مکش هم می‌توانند نشانه‌های مشابه ایجاد کنند.
سوالات متداول
چرا سیستم هیدرولیک هوا می‌گیرد؟
رایج‌ترین علت‌ها شامل نشتی در مسیر مکش، پایین بودن سطح روغن، باز شدن مدار هنگام تعمیر، برگشت نامناسب روغن به مخزن، گرفتگی صافی مکش و شرایط نامناسب ورودی پمپ هستند. حتی ممکن است هوا از اتصالی وارد شود که هیچ روغن‌ریزی قابل مشاهده‌ای ندارد.
از کجا بفهمیم پمپ هیدرولیک هوا گرفته است؟
صدای غیرعادی پمپ، حرکت پرشی جک، نوسان عملکرد، کف یا حباب در مخزن و تغییر رفتار فشار از نشانه‌های مهم هستند. البته این علائم اختصاصی نیستند و باید احتمال کاویتاسیون، محدودیت مکش و مشکل پمپ نیز بررسی شود.
آیا هوا گرفتن باعث خراب شدن پمپ هیدرولیک می‌شود؟
بله، ماندن هوا در مدار می‌تواند راندمان و انتقال نیرو را کاهش دهد و در شرایط نامناسب، خطر کاویتاسیون، افزایش حرارت و فرسایش اجزای پمپ را بیشتر کند. شدت آسیب به نوع سیستم و شرایط کاری بستگی دارد.
چرا بعد از هواگیری دوباره سیستم هوا می‌گیرد؟
اگر مشکل خیلی زود برگردد، باید دنبال علت ورود مجدد هوا گشت؛ به‌خصوص خط مکش، اتصالات، سطح روغن، صافی ورودی و مسیر برگشت. هواگیری بدون رفع منشأ ورود هوا اغلب نتیجه پایدار ایجاد نمی‌کند.
